产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 安全从属设备 |
|---|---|
| AS-Interface 规格 | V2.1 |
| 要求的主设备规格 | ≥ V2.0 |
| UL 文件编号 | E179102 |
| LED 故障 | 错误显示；红色 LED红色：通信错误 |
| LED POWER | AS-Interface 电压；绿色 LED |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 45 mA |
| 额定绝缘电压 | 50 V |
| 编号/类型 | 2 路安全相关输入：常闭触点 1 常闭触点 2 |
| 电源 | 来自 AS-Interface |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 防护等级 | EN 60529:2000 |
| AS-Interface | EN 62026-2:2013 |
| 功能安全 | DIN EN 954-1，EN ISO 13849-1（最高 PLd） |
| 型材 | S-7.B |
| IO 代码 | 7 |
| ID 代码 | B |
| ID1 代码 | F |
| ID2 代码 | E |
| 数据位（通过 AS-Interface 运行） | 输入 |
| D0常闭触点 1D1常闭触点 1D2常闭触点 2D3常闭触点 2 | D0常闭触点 1D1常闭触点 1D2常闭触点 2D3常闭触点 2 |
| D0 | 常闭触点 1 |
| D1 | 常闭触点 1 |
| D2 | 常闭触点 2 |
| D3 | 常闭触点 2 |
| 环境温度 | -20 ... 55 °C (-4 ... 131 °F) |
| 接近速度 | max. 20 m/min |
| 操作力 | 25 N |
| 拔出力 | 25 N |
| 保持力 | 10 N |
| 插入深度 | 最小检测距离 可用脚轮 |
| 接近方向：侧面 24.5 mm 5 mm 接近方向：从上方 24.5 mm 5 mm | 接近方向：侧面 24.5 mm 5 mm 接近方向：从上方 24.5 mm 5 mm |
| 防护等级 | IP67 |
| 连接 | M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳玻璃纤维强化的热塑性塑料驱动头金属凸轮不锈钢 | 外壳玻璃纤维强化的热塑性塑料驱动头金属凸轮不锈钢 |
| 质量 | 大约 0,16 kg |

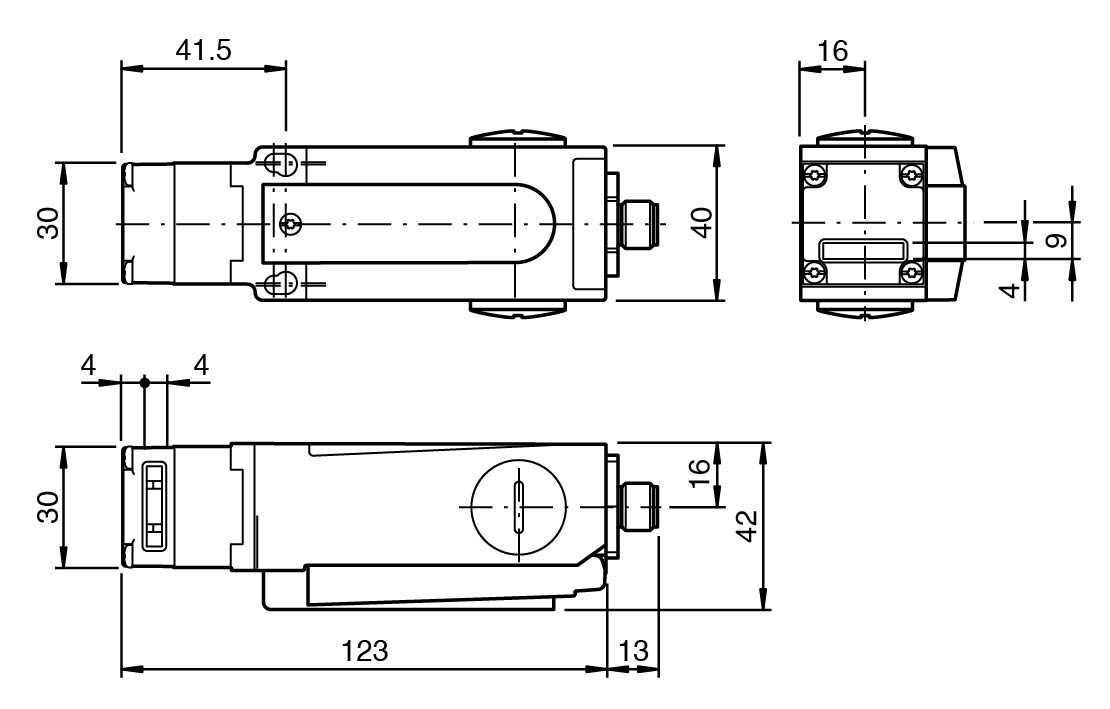

| 尺寸 | 尺寸 |
| 高度42 mm宽度40 mm长度123 mm | 高度42 mm宽度40 mm长度123 mm |
| 使用寿命 | 2 x 106 个开关周期 |
| 接近方向：侧面 | 24.5 mm 5 mm |
| 接近方向：从上方 | 24.5 mm 5 mm |
| 外壳 | 玻璃纤维强化的热塑性塑料 |
| 驱动头 | 金属 |
| 凸轮 | 不锈钢 |
| 高度 | 42 mm |
| 宽度 | 40 mm |
| 长度 | 123 mm |
