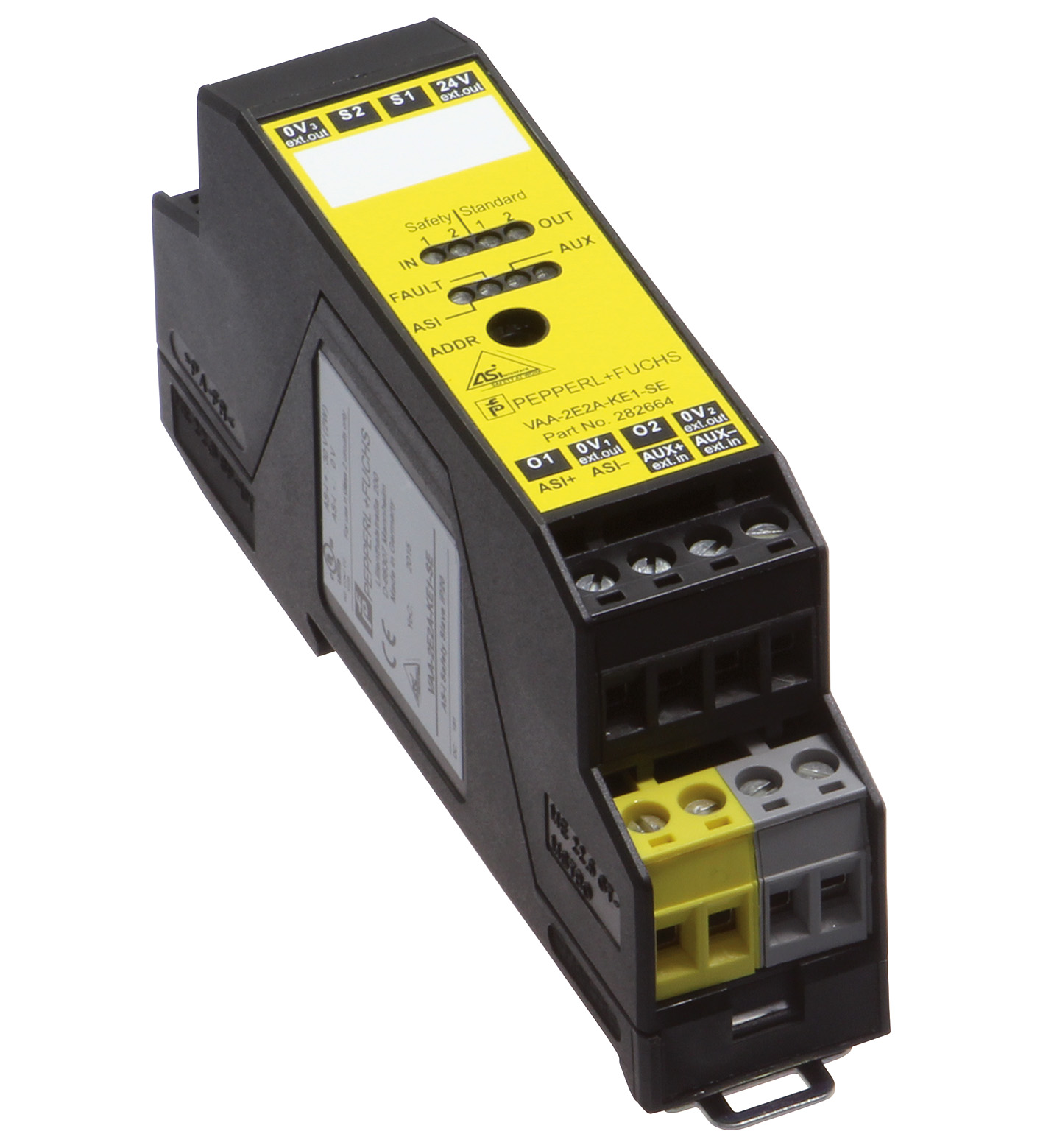

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格

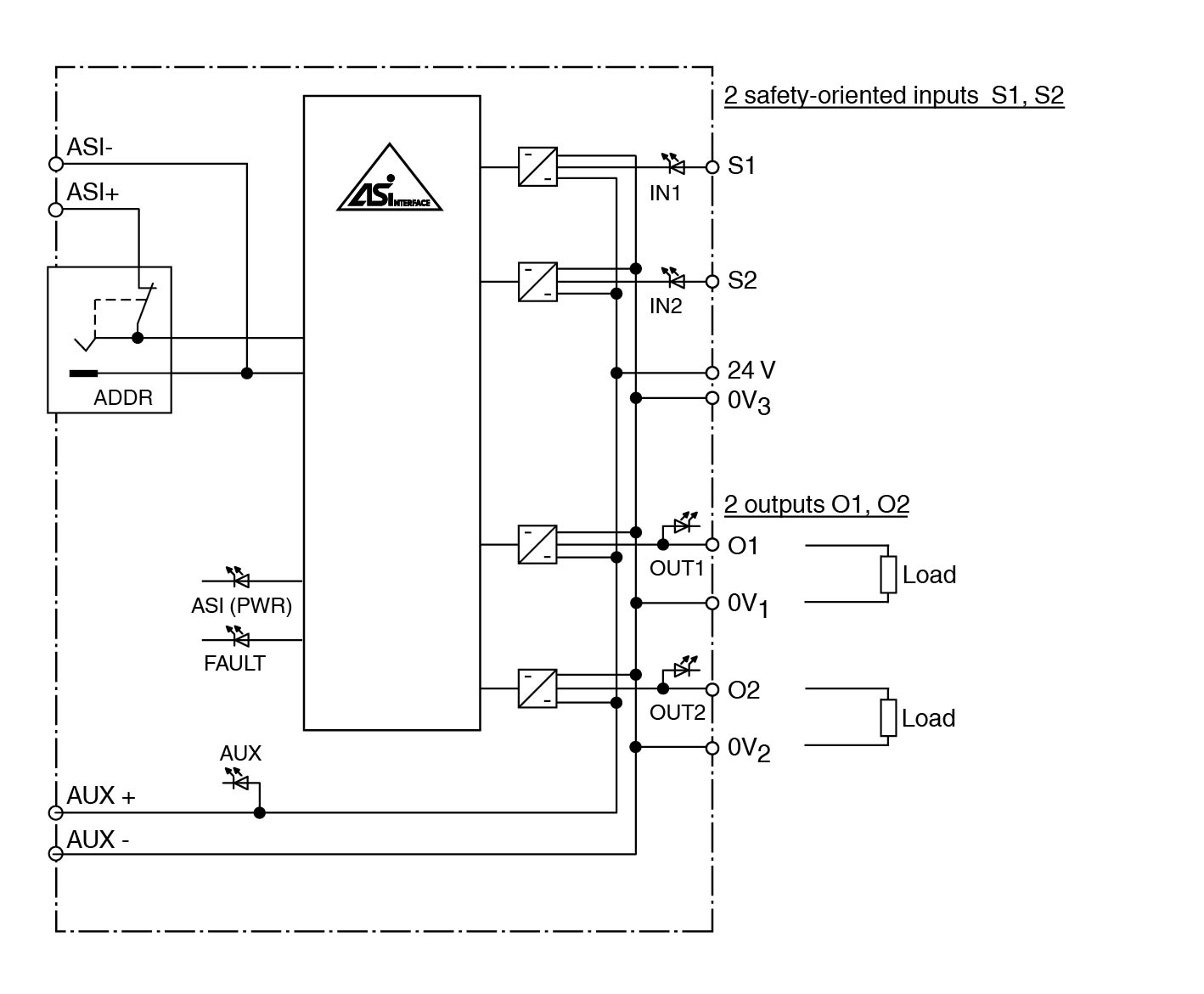

| 从属设备类型 | 安全从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| UL 文件编号 | E223772 |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| 任务时间 (TM) | 20 a |
| PFHd | 2,83 E-9 |
| PFD | 8 E-7 |
| LED 故障 | 故障指示：红色 LED红色：通信错误或地址为 0红色闪烁：外围设备故障 |
| LED AS-i | AS-Interface 电压；绿色 LED |
| LED AUX | 辅助电源 UAUX ；绿色 LED |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；2 个黄色 LED |
| 辅助电源（输出） | 24 V (20 VDC… 30 VDC) |
| 额定工作电压 | 22 ... 31,6 V |
| 额定工作电流 | ≤ 70 mA |
| 防护等级 | III |
| 电流消耗 | 最大 35 mA (AS-Interface) 最大 4 A (AUX) |
| 浪涌保护 | UAUX、Ue：过电压类别 II， 安全隔离型电源 (PELV) |
| 编号/类型 | 2 路输入，用于连接一个双通道有源光电保护设备 (AOPD)，该设备用于保护危险等级最高为 EN / ISO 13849-1 中所述 PL e 级的危险位置和区域 |
| 电源 | 来自 AUX |
| 电压 | 20 ... 30 V 直流脉冲式 |
| 电流负载容量 | 1800 mA 用于通过 AUX 为外部传感器供电 |
| 开关点 | Vin> 11 V（适用于高电平），在 15 V 时输入电流 ≥ 2.5 mA |
| 编号/类型 | 2 路常规电子输出，短路保护 |
| 电源 | 来自 AUX |
| 电流 | 每路输出 1 A 注意降额 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61326-3-1:2008 | 指令 2014/30/EUEN 62026-2:2013 EN 61326-3-1:2008 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61326-3-1:2008 |
| 电磁兼容性 | EN 61000-6-2:2005、EN 61000-6-3:2007/A1:2011 EN 61131-2:2007 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| AS-Interface | EN 62026-2:2013 |
| 功能安全 | EN ISO 13849-1:2008（最高 PL e） EN 62061:2005/A1:2013 最高 SIL 3 |
| 型材 | S-7.B.1. |
| IO 代码 | 7 |
| ID 代码 | B |
| ID1 代码 | F |
| ID2 代码 | 1 |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 动态安全码 1 OUT 1D1 动态安全码 1 OUT 2D2 动态安全码 2 -D3 动态安全码 2 - | D0 动态安全码 1 OUT 1D1 动态安全码 1 OUT 2D2 动态安全码 2 -D3 动态安全码 2 - |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置）P1未使用P2未使用P3未使用 | P0通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置）P1未使用P2未使用P3未使用 |
| D0 | 动态安全码 1 OUT 1 |
| D1 | 动态安全码 1 OUT 2 |
| D2 | 动态安全码 2 - |
| D3 | 动态安全码 2 - |
| P0 | 通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置） |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | 0 ... 55 °C (32 ... 131 °F) ，无冷凝 |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 当 T ≤ 11 ms 时 ≤ 15 g，10 ...55 Hz，0.5 mm 振幅 |
| 防护等级 | IP20 |
| 连接 | 可拆卸端子，端子连接 0.2 ...2.5 mm2 |
| 材料 | 材料 |
| 外壳PA 66-FR | 外壳PA 66-FR |
| 质量 | 60 g |

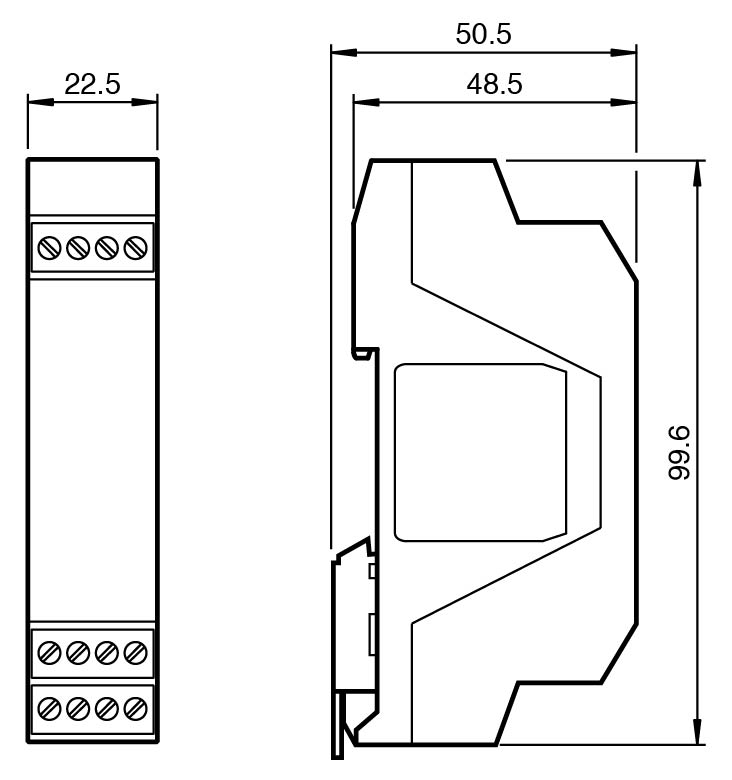

| 尺寸 | 尺寸 |
| 高度99,6 mm宽度22,5 mm长度48,5 mm | 高度99,6 mm宽度22,5 mm长度48,5 mm |
| 安装 | DIN 安装导轨 |
| 夹紧螺丝的拧紧扭矩 | 0.5 Nm ...0.6 Nm |
| 外壳 | PA 66-FR |
| 高度 | 99,6 mm |
| 宽度 | 22,5 mm |
| 长度 | 48,5 mm |
