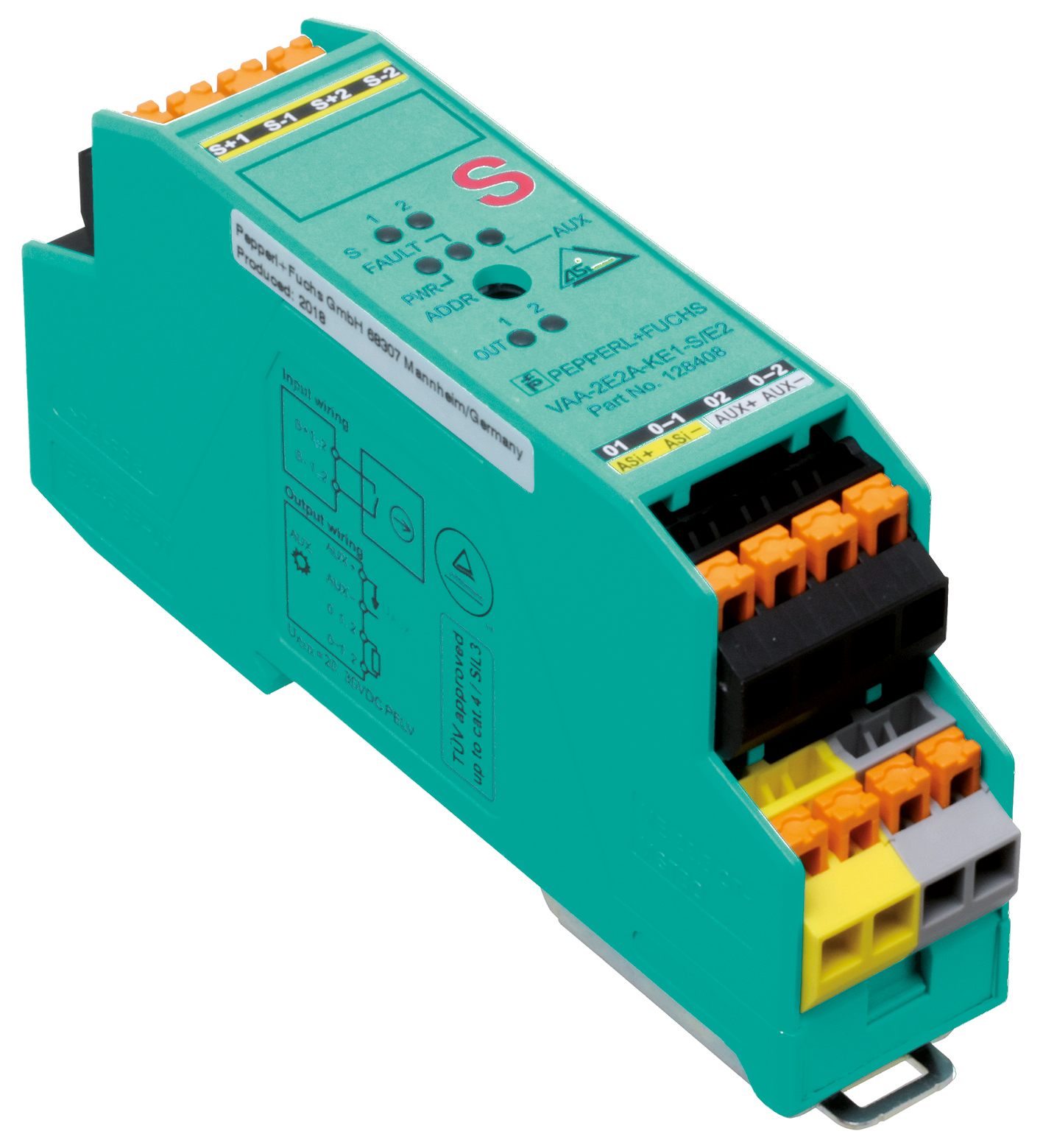

TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 安全从属设备 |
|---|---|
| AS-Interface 规格 | V2.1 |
| 要求的主设备规格 | ≥ V2.1 |
| UL 文件编号 | E223772 |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| MTTFd | 200 a |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出电源过载 |
| LED PWR | AS-Interface 电压；绿色 LED |
| LED AUX | 外部辅助电源 UAUX ；绿色 LED |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；2 个黄色 LED |
| 辅助电源（输出） | 20 ...30 V DC PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 70 mA |
| 防护等级 | III |
| 浪涌保护 | UAUX、Ue：过电压类别 II， 安全隔离型电源 (PELV) |

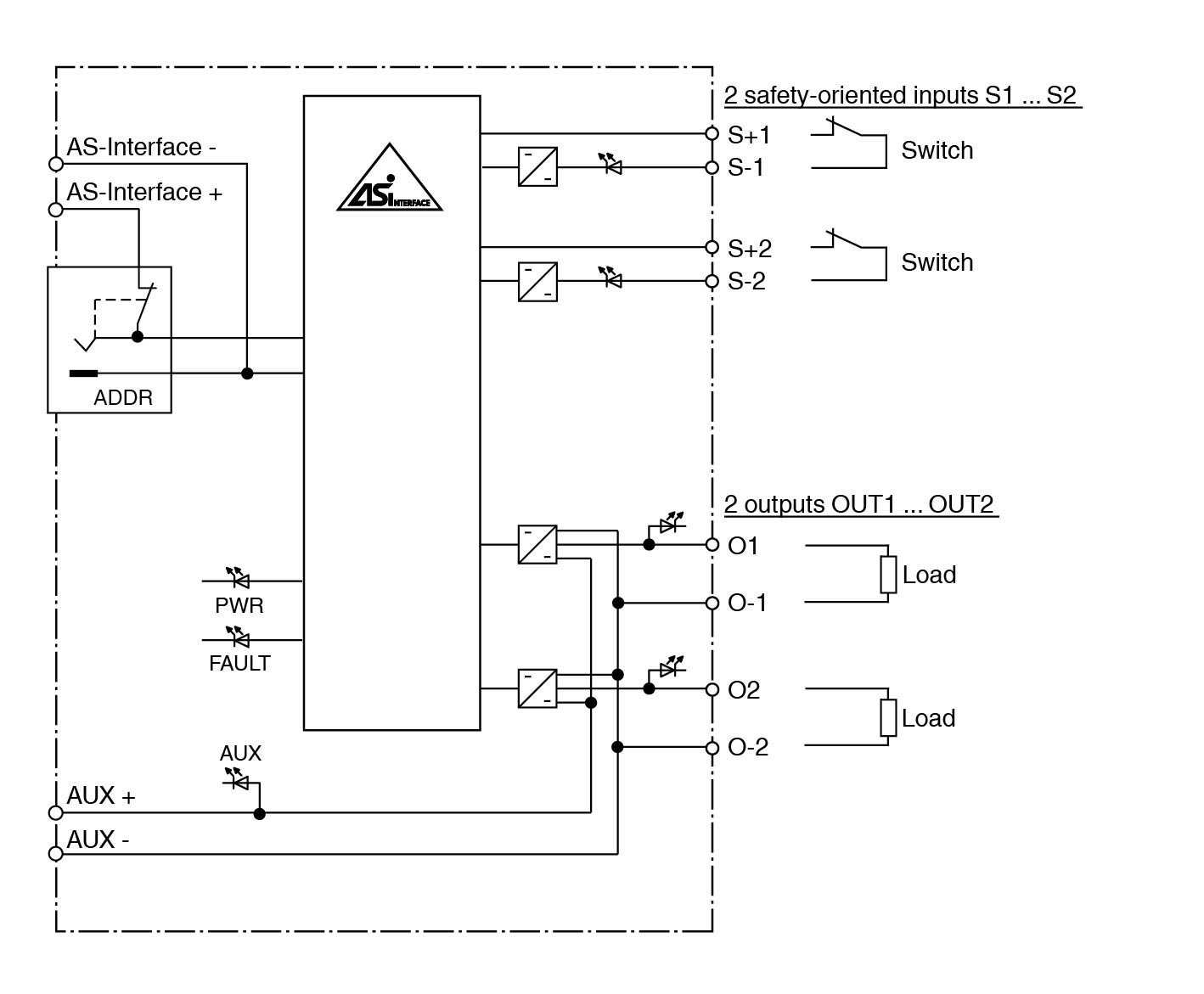

| 编号/类型 | 用于机械触点的 2 路安全相关输入，对交叉电路进行监测：2 个单通道触点：最高为 2 类/PL c，符合 ISO 13849-1 标准或1 个双通道触点：最高为 4 类/PL e，符合 ISO 13849-1 标准 每个输入的缆线长度不得超过 300 m。 |
| 电源 | 来自 AS-Interface |
| 电压 | 20 ... 30 V 直流脉冲式 |
| 电流负载容量 | 输入电流限制 ≤ 15 mA，防过载和短路 |
| 编号/类型 | 2 路常规电子输出，PNP |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电压 | ≥ (UAUX - 0.5 V) |
| 电流 | 每路输出 0.5 A |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61496-1:2004 | 指令 2014/30/EUEN 62026-2:2013 EN 61496-1:2004 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61496-1:2004 |
| 绝缘协调 | EN 50178:1998 |
| 电磁兼容性 | EN 61000-6-2:2005、EN 61000-4-5:2005 1 kV 不对称，标准 B，EN 61000-6-4:2007 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 电气安全 | EN 50178:1998 IEC 60204-1:2007 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 功能安全 | EN ISO 13849-1:2023 EN IEC 61508:2010 EN IEC 62061:2021 |
| 标准 | NFPA 79:2002 |
| 型材 | S-7.B |
| IO 代码 | 7 |
| ID 代码 | B |
| ID1 代码 | F |
| ID2 代码 | 0 |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 动态安全码 1 OUT 1D1 动态安全码 1 OUT 2D2 动态安全码 2 -D3 动态安全码 2 - | D0 动态安全码 1 OUT 1D1 动态安全码 1 OUT 2D2 动态安全码 2 -D3 动态安全码 2 - |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0逻辑操作：P0 = 1（默认设置）：通过 AS-Interface 控制输出。P0 = 0：通过 AS-Interface 或输入控制输出。在打开输入的触点后立即激活相应的输出。P1未使用P2未使用P3未使用 | P0逻辑操作：P0 = 1（默认设置）：通过 AS-Interface 控制输出。P0 = 0：通过 AS-Interface 或输入控制输出。在打开输入的触点后立即激活相应的输出。P1未使用P2未使用P3未使用 |
| D0 | 动态安全码 1 OUT 1 |
| D1 | 动态安全码 1 OUT 2 |
| D2 | 动态安全码 2 - |
| D3 | 动态安全码 2 - |
| P0 | 逻辑操作：P0 = 1（默认设置）：通过 AS-Interface 控制输出。P0 = 0：通过 AS-Interface 或输入控制输出。在打开输入的触点后立即激活相应的输出。 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | -25 ... 50 °C (-13 ... 122 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 10 g，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环 |
| 污染程度 | 2 |
| 防护等级 | IP20 |
| 连接 | 可拆卸弹簧端子导线横截面积为 0.25 ...2.5 mm2 |
| 材料 | 材料 |
| 外壳PA 66-FR | 外壳PA 66-FR |
| 质量 | 80 g |

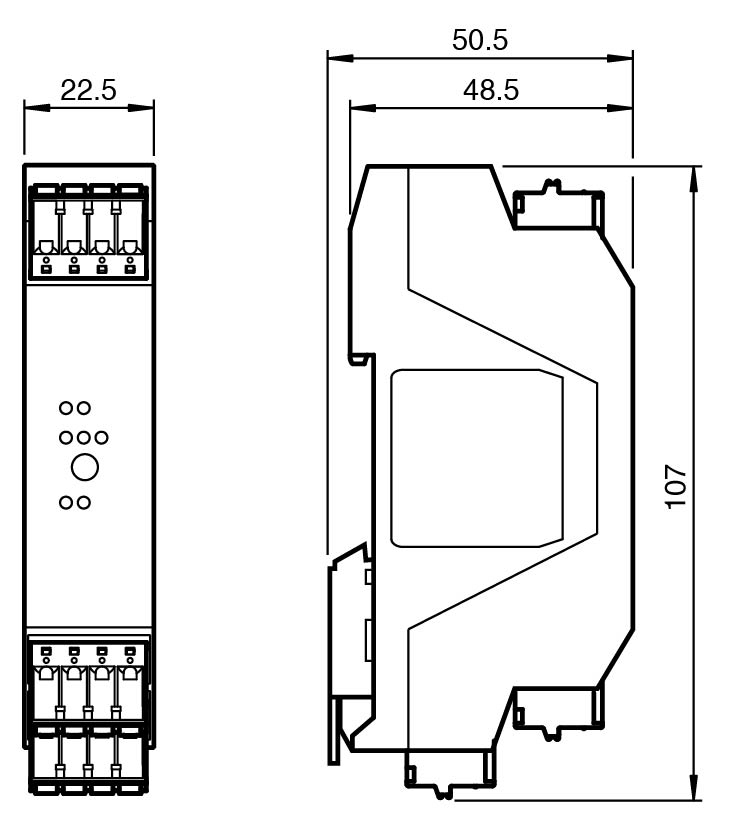

| 尺寸 | 尺寸 |
| 高度99,6 mm宽度22,5 mm长度48,5 mm | 高度99,6 mm宽度22,5 mm长度48,5 mm |
| 安装 | DIN 安装导轨 |
| 夹紧螺丝的拧紧扭矩 | 0.5 Nm ...0.6 Nm |
| 外壳 | PA 66-FR |
| 高度 | 99,6 mm |
| 宽度 | 22,5 mm |
| 长度 | 48,5 mm |
