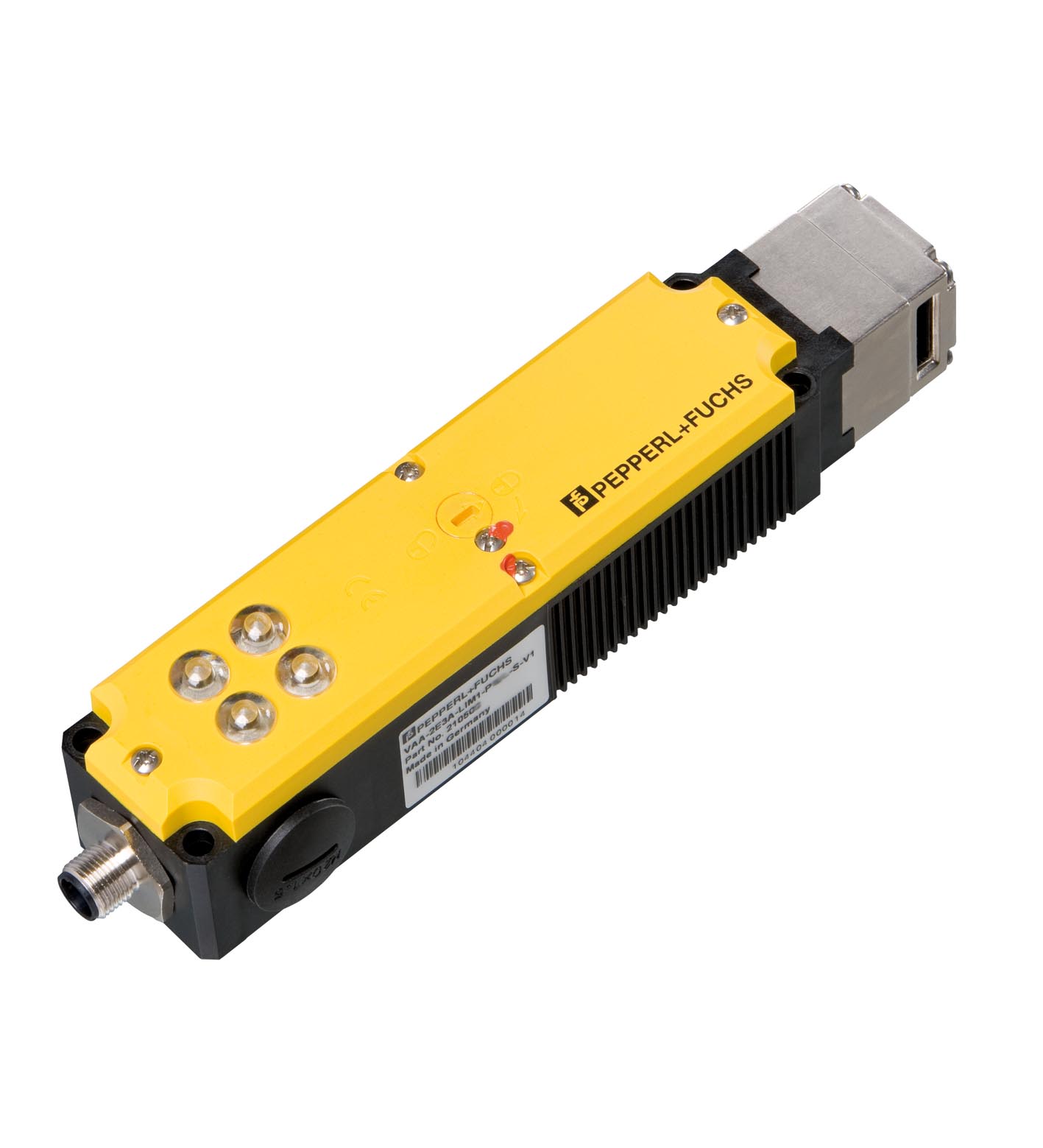

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 安全须知 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.0 |
| 型材 | S-7.B |
| IO 代码7ID 代码BID1 代码FID2 代码E | IO 代码7ID 代码BID1 代码FID2 代码E |
| 防护锁定模式 | 静态电流 |
| IO 代码 | 7 |
| ID 代码 | B |
| ID1 代码 | F |
| ID2 代码 | E |
| 性能水平 (PL) | PL d |
| B10d | 5 E+6 |
| LED 故障 | 错误显示；红色 LED红色：通信错误 |
| LED POWER | AS-Interface 电压；绿色 LED |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 100 mA |
| 额定绝缘电压 | 50 V |
| 编号/类型 | 2 路安全相关输入：1 个门监测触点 SK 1 个磁监测触点 MC |
| 电源 | 来自 AS-Interface |
| 编号/类型 | 1 个护罩锁定磁铁，1 个红色 LED，1 个绿色 LED |
| 电源 | 来自 AS-Interface |
| 电流 | 300 mA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013+A1:2019 | 指令 2014/30/EUEN 62026-2:2013+A1:2019 |
| 指令 2014/30/EU | EN 62026-2:2013+A1:2019 |
| 防护等级 | EN 60529:2000 |
| AS-Interface | EN 62026-2:2013+A1:2019 |
| 功能安全 | DIN EN 954-1，EN ISO 13849-1（最高 PLd） |
| 环境温度 | -20 ... 55 °C (-4 ... 131 °F) |
| 接近速度 | max. 20 m/min |
| 操作力 | 35 N |
| 拔出力 | 30 N （未联锁） |
| 保持力 | 20 N |
| 锁紧力 | max. 2500 N 2000 N ，FZh 依据检验规则 GS-ET-19 |
| 插入深度 | 插入深度 |
| 接近方向：侧面检测到最小距离： 24.5 mm 可用脚轮：5 mm接近方向：从上方检测到最小距离： 24.5 mm 可用脚轮：5 mm | 接近方向：侧面检测到最小距离： 24.5 mm 可用脚轮：5 mm接近方向：从上方检测到最小距离： 24.5 mm 可用脚轮：5 mm |
| 防护等级 | IP67 |
| 连接 | M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳玻璃纤维强化的热塑性塑料驱动头金属凸轮不锈钢 | 外壳玻璃纤维强化的热塑性塑料驱动头金属凸轮不锈钢 |
| 质量 | 大约 0,5 kg |

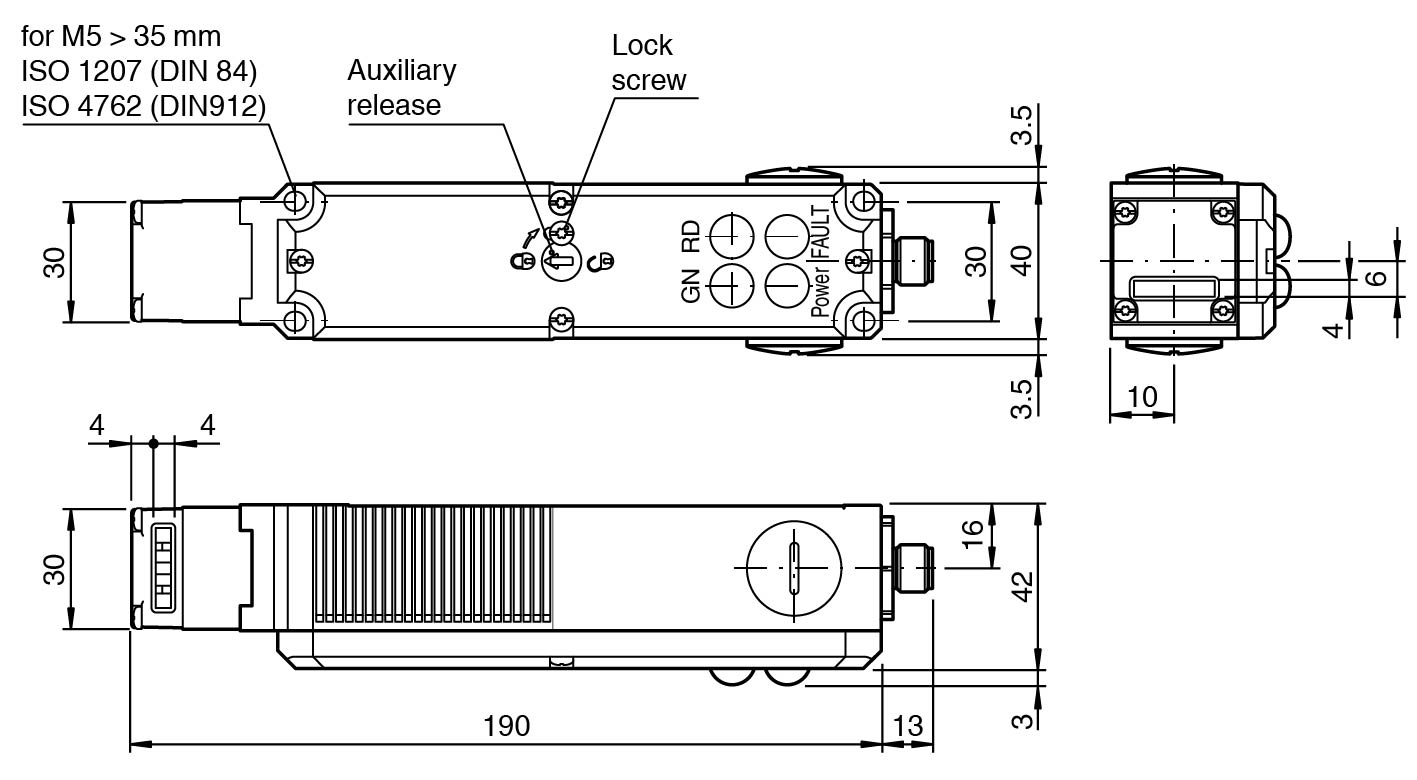

| 尺寸 | 尺寸 |
| 高度42 mm宽度40 mm长度190 mm | 高度42 mm宽度40 mm长度190 mm |
| 使用寿命 | 106 个开关周期 |
| 接近方向：侧面 | 检测到最小距离： 24.5 mm 可用脚轮：5 mm |
| 接近方向：从上方 | 检测到最小距离： 24.5 mm 可用脚轮：5 mm |
| 外壳 | 玻璃纤维强化的热塑性塑料 |
| 驱动头 | 金属 |
| 凸轮 | 不锈钢 |
| 高度 | 42 mm |
| 宽度 | 40 mm |
| 长度 | 190 mm |
