TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 标准从属设备 |
|---|---|
| LED AS-i | AS-Interface 电压；绿色 LED |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；2 个黄色 LED |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 45 mA （无传感器） |

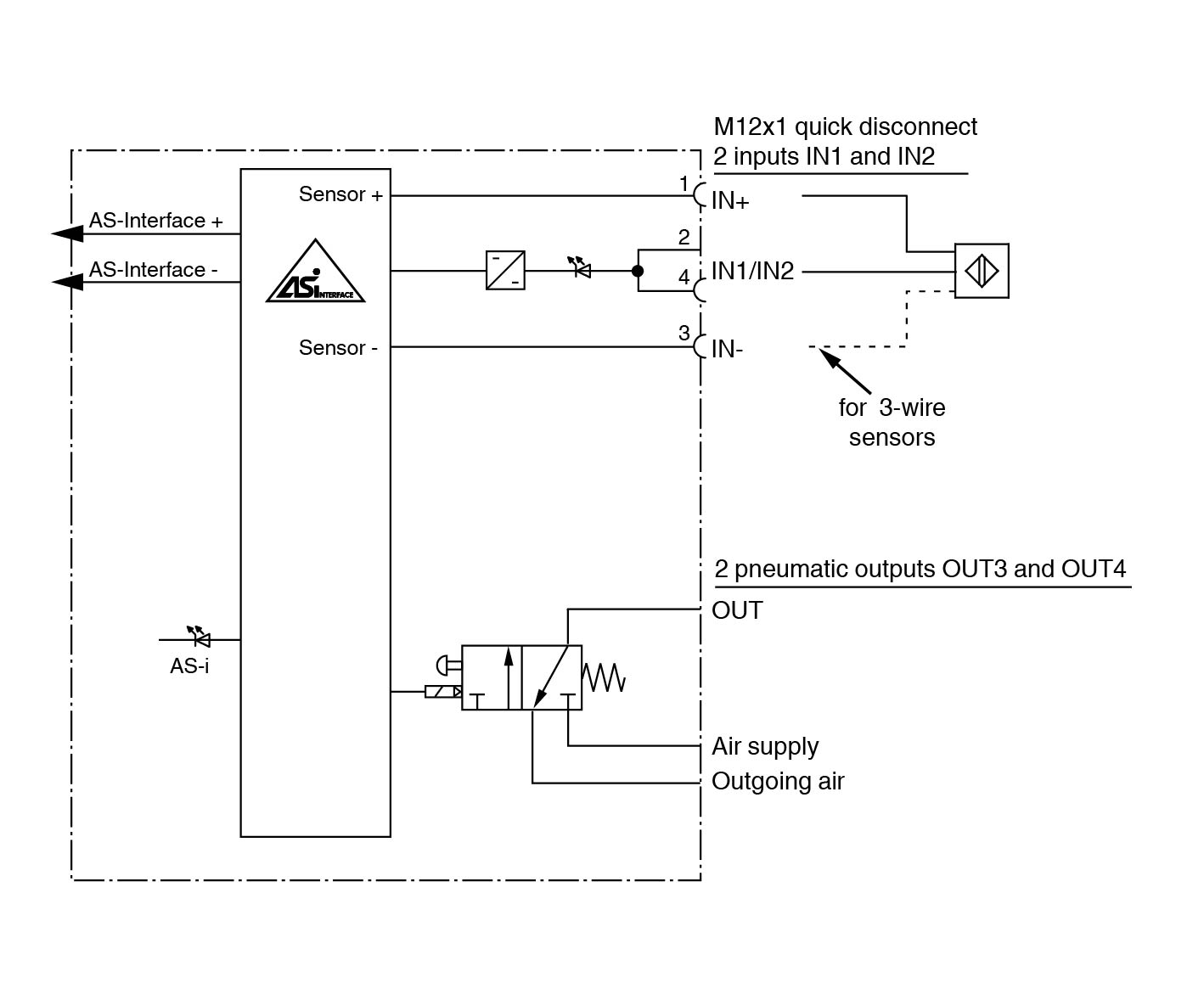

| 编号/类型 | 2 个输入，可连接 2 线或 3 线传感器 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电流负载容量 | ≤ 100 mA，短路保护 |
| 开关点 | 熄灭：≤ 1.5 mA亮起：≥ 5 mA，≥ 10 V |
| 编号/类型 | 2 路气动输出，带分体式 3/2 向阀门 |
| 通风指南 | 烧结过滤器 |
| 压缩空气 | 2 ...8 bar，经过滤的 (5 µm)，有油或无油的压缩空气 |
| 空气通量 | 400 l/min |
| 阀横断面 | 5 mm |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 防护等级 | EN 60529:2000 |
| AS-Interface | EN 62026-2:2013 |
| 型材 | S-3.F |
| IO 代码 | 3 |
| ID 代码 | F |
| ID1 代码 | F |
| ID2 代码 | F |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 IN1 -D1 IN2 -D2 - OUT3D3 - OUT4 | D0 IN1 -D1 IN2 -D2 - OUT3D3 - OUT4 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1未使用P2未使用P3未使用 | P0未使用P1未使用P2未使用P3未使用 |
| D0 | IN1 - |
| D1 | IN2 - |
| D2 | - OUT3 |
| D3 | - OUT4 |
| P0 | 未使用 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | 0 ... 55 °C (32 ... 131 °F) |
| 存储温度 | -20 ... 55 °C (-4 ... 131 °F) |
| 防护等级 | IP65，符合 EN 60529 标准 |
| 连接 | 缆线穿刺法或端子扁平缆线或标准圆形缆线输入：M12 x 1 快速断开接头输出：插入式软管连接器 (8 mm) |
| 质量 | 大约 200 g |

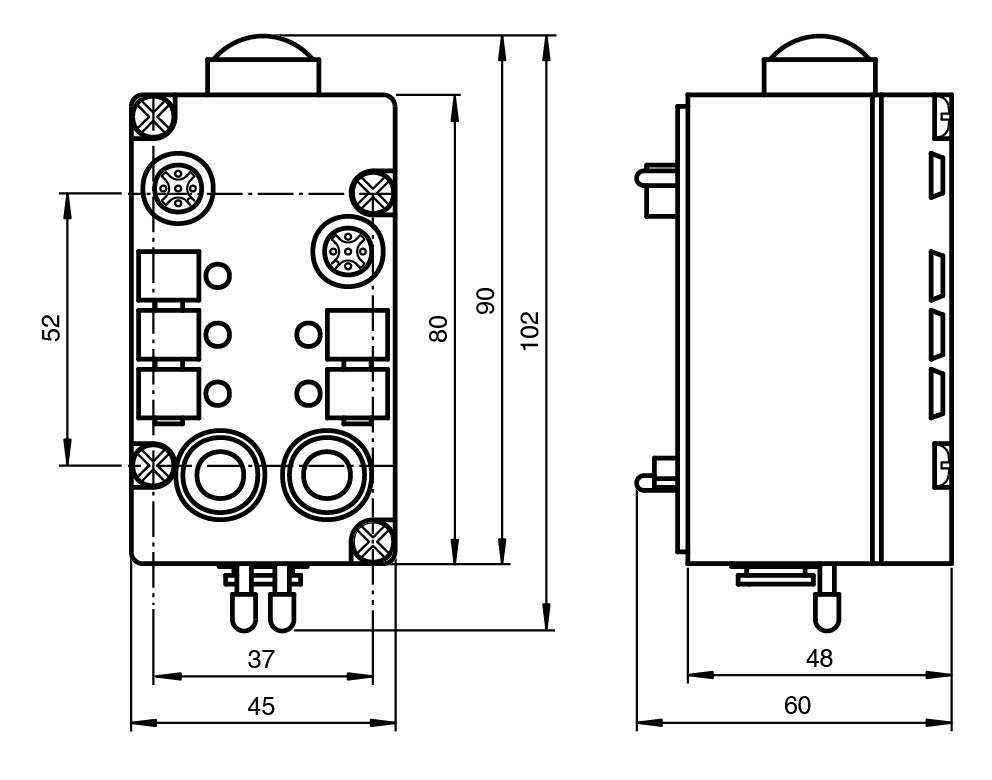

| 尺寸 | 尺寸 |
| 高度60 mm宽度45 mm长度102 mm | 高度60 mm宽度45 mm长度102 mm |
| 安装 | DIN 导轨或螺钉安装 |
| 高度 | 60 mm |
| 宽度 | 45 mm |
| 长度 | 102 mm |
