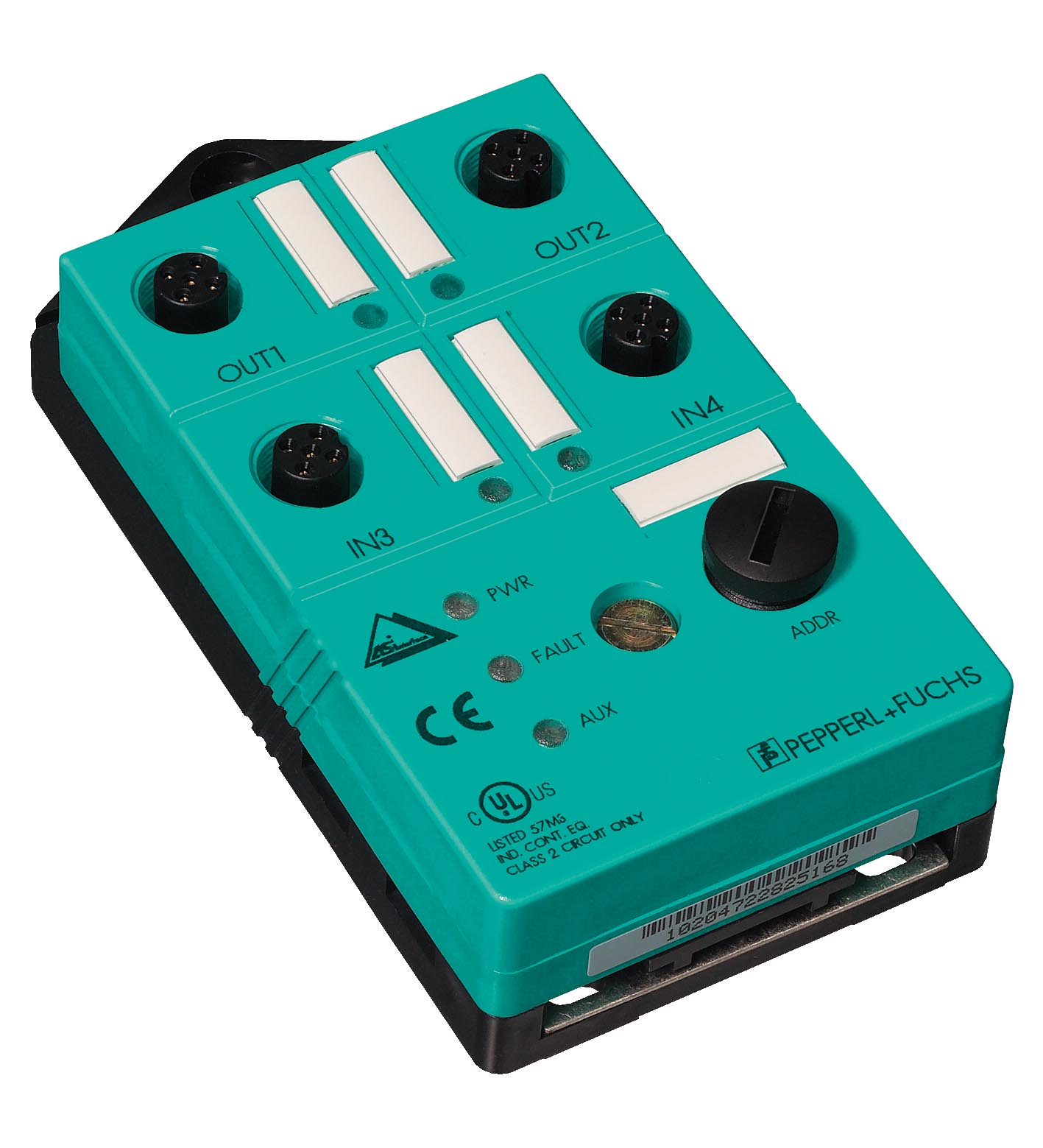

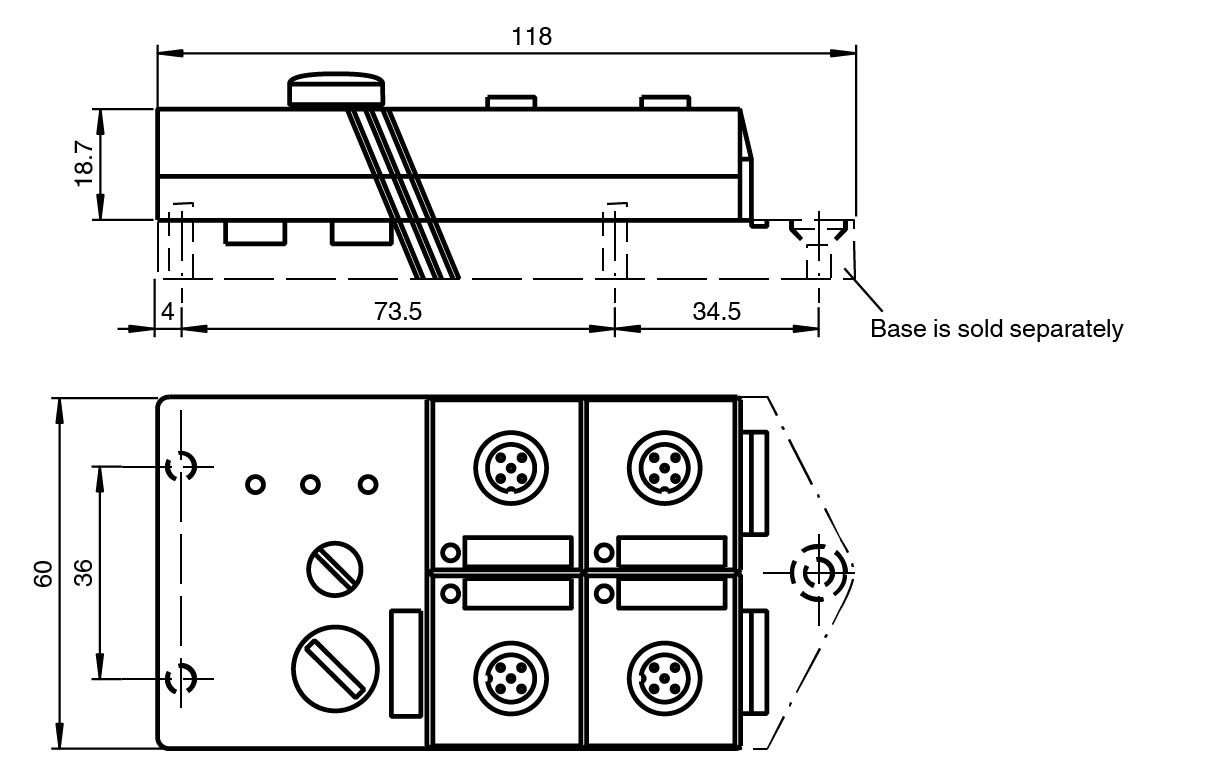

TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 标准从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.0 |
| UL 文件编号 | E223772 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：传感器电源过载 |
| LED PWR | AS-Interface 电压；绿色 LED |
| LED AUX | 外部辅助电源 UAUX ；绿色 LED |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；2 个黄色 LED |
| 辅助电源（输出） | 24 V DC ± 15% PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 40 mA （无传感器）/最大 190 mA |
| 防护等级 | III |
| 浪涌保护 | UAUX、Uin：过电压类别 III， 安全隔离型电源 (PELV) |

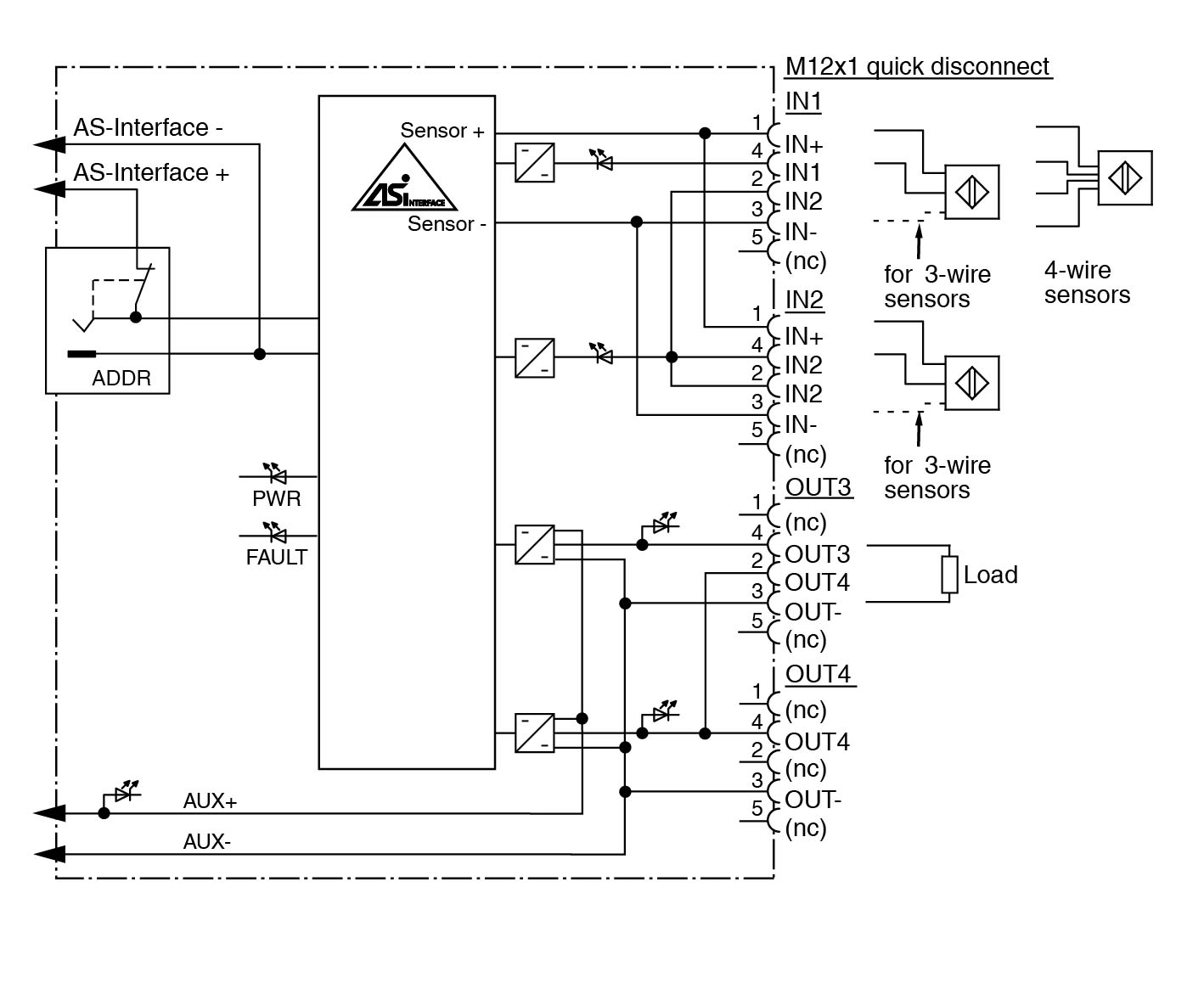

| 编号/类型 | 2 个输入，可连接 2 线或 3 线传感器 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 电流负载容量 | ≤ 150 mA (TB ≤ 40 °C)，≤ 120 mA (TB ≤ 60 °C)，短路保护 |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 （类型 2） |
| 0（无衰减）≤ 1,5 mA1（衰减）≥ 4,5 mA | 0（无衰减）≤ 1,5 mA1（衰减）≥ 4,5 mA |
| 信号延迟 | < 2 ms（输入/AS-Interface） |
| 信号频率 | ≤ 250 Hz |
| 0（无衰减） | ≤ 1,5 mA |
| 1（衰减） | ≥ 4,5 mA |
| 编号/类型 | 2 路电子输出，PNP |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电压 | ≥ (UAUX - 0.5 V) |
| 电流 | 每路输出 1 A |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 输入 | EN 61131-2:2007 |
| 发射干扰 | EN 61000-6-4:2001 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2001 |
| 型材 | S-3.F |
| IO 代码 | 3 |
| ID 代码 | F |
| ID1 代码 | F |
| ID2 代码 | F |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 IN1 -D1 IN2 -D2 - OUT3D3 - OUT4 | D0 IN1 -D1 IN2 -D2 - OUT3D3 - OUT4 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置）P1输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用 | P0通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置）P1输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用 |
| D0 | IN1 - |
| D1 | IN2 - |
| D2 | - OUT3 |
| D3 | - OUT4 |
| P0 | 通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置） |
| P1 | 输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置） |
| P2 | 同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置） |
| P3 | 未使用 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 污染程度 | 3 |
| 防护等级 | IP67 |
| 连接 | 缆线穿刺法黄色扁平缆线/黑色扁平缆线输入/输出：M12 圆形连接器 |
| 材料 | 材料 |
| 外壳PBT | 外壳PBT |
| 质量 | 100 g |
| 拧紧扭矩，缆线密封接头 | 0.4 Nm |
| 安装 | 安装板 |
| 外壳 | PBT |
