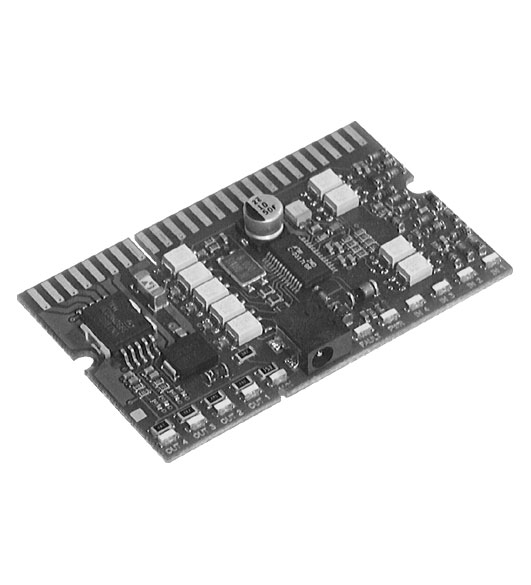

TECHNICAL DATA
规格参数
通用规格

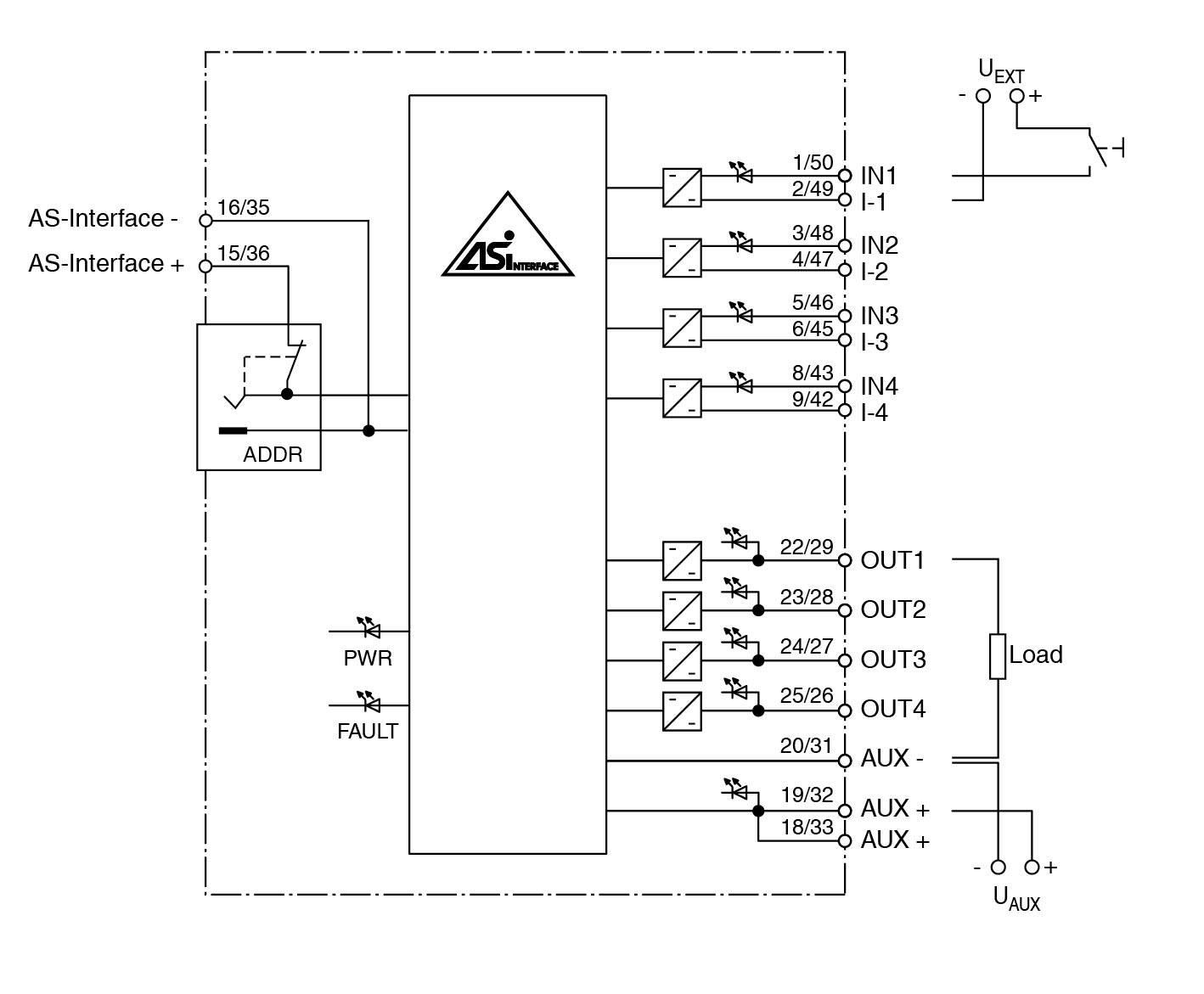

| 从属设备类型 | 标准从属设备 |
|---|---|
| AS-Interface 规格 | V2.1 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出过载 |
| LED PWR | AS-Interface 电压；绿色 LED |
| LED AUX | 外部辅助电源 UAUX ；绿色 LED |
| LED IN | 开关状态（输入）；4 个黄色 LED |
| LED OUT | 开关状态（输出）；4 个黄色 LED |
| 辅助电源（输入） | 20 ...30 V DC PELV |
| 辅助电源（输出） | 20 ...30 V DC PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 40 mA |
| 防护等级 | III |
| 编号/类型 | 4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流 |
| 电源 | 由外部辅助电源 UEXT 供电 |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | 符合 EN 61131-2 类型 2 |
| 0（无衰减）≤ 2 mA1（衰减）≥ 4 mA | 0（无衰减）≤ 2 mA1（衰减）≥ 4 mA |
| 0（无衰减） | ≤ 2 mA |
| 1（衰减） | ≥ 4 mA |
| 编号/类型 | 4 路电子输出，PNP |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电流 | 每路输出 ≤ 700 mA |
| 防护等级 | EN 60529:2000 |
| AS-Interface | EN 62026-2:2013 |
| 型材 | S-7.0 |
| IO 代码 | 7 |
| ID 代码 | 0 |
| ID1 代码 | F |
| ID2 代码 | E |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 OUT4 | D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 OUT4 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1未使用P2未使用P3未使用 | P0未使用P1未使用P2未使用P3未使用 |
| D0 | IN1 OUT1 |
| D1 | IN2 OUT2 |
| D2 | IN3 OUT3 |
| D3 | IN4 OUT4 |
| P0 | 未使用 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接 | Card edge 连接器，类型 AMP 145432-2 |
| 质量 | 大约 13 g |

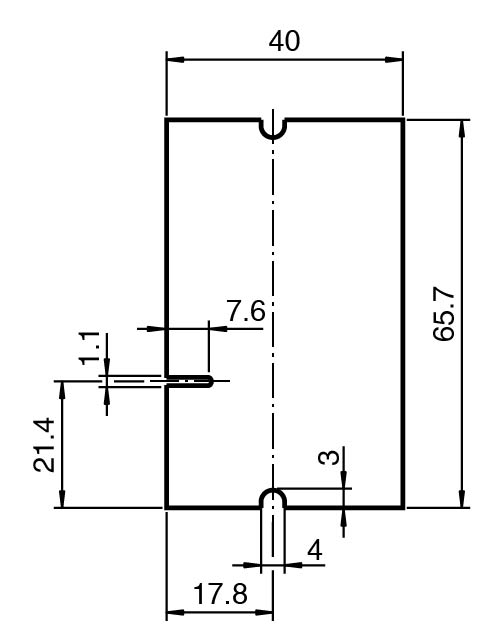

| 尺寸 | 65.7 mm x 40 mm x 8 mm |
| 宽度40 mm长度65,7 mm | 宽度40 mm长度65,7 mm |
| 宽度 | 40 mm |
| 长度 | 65,7 mm |
