产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 标准从属设备 |
|---|---|
| AS-Interface 规格 | V2.0 |
| 要求的主设备规格 | ≥ V2.0 |
| UL 文件编号 | E223772 |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 30 mA （无传感器）/最大 180 mA |
| 防护等级 | III |
| 浪涌保护 | Ue：过电压类别 III， 安全隔离型电源 (PELV) |

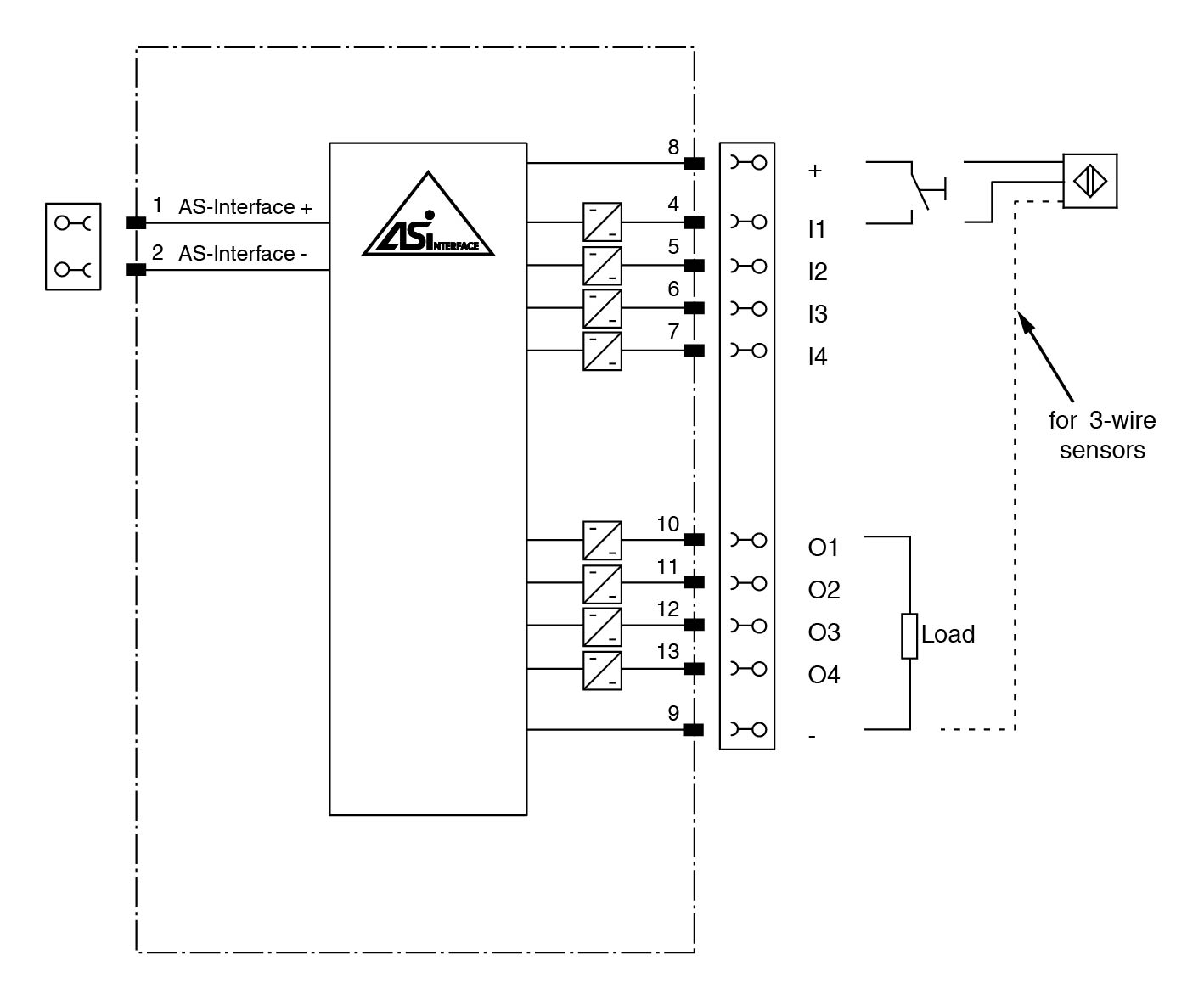

| 编号/类型 | 4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | 符合 EN 61131-2 类型 1 |
| 0（无衰减）≤ 1,5 mA1（衰减）≥ 4 mA | 0（无衰减）≤ 1,5 mA1（衰减）≥ 4 mA |
| 0（无衰减） | ≤ 1,5 mA |
| 1（衰减） | ≥ 4 mA |
| 编号/类型 | 4 路电子输出，PNP |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 电流 | 每路输出 ≤ 100 mA，总计 ≤ 140 mA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61326-1:2013 EN 61000-6-4:2007 EN 62026-2:2015 | 指令 2014/30/EUEN 61326-1:2013 EN 61000-6-4:2007 EN 62026-2:2015 |
| 指令 2014/30/EU | EN 61326-1:2013 EN 61000-6-4:2007 EN 62026-2:2015 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 输入 | EN 61131-2:2015 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61326-1:2013 |
| 型材 | S-7.0 |
| IO 代码 | 7 |
| ID 代码 | 0 |
| ID1 代码 | F |
| ID2 代码 | E |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 OUT4 | D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 OUT4 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1未使用P2未使用P3未使用 | P0未使用P1未使用P2未使用P3未使用 |
| D0 | IN1 OUT1 |
| D1 | IN2 OUT2 |
| D2 | IN3 OUT3 |
| D3 | IN4 OUT4 |
| P0 | 未使用 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 污染程度 | 2 |
| 连接 | 可拆卸的螺丝端子 额定连接能力：刚性/柔性（带和不带导线端套圈）：0.25 mm2 ... 1.5 mm2如果是带塑料套筒的电线端套圈： 0.25 mm2 ... 0.5 mm2在使用具有相同横截面积的两根导线的情况下连接多根导线时：柔性且带有双导线端套圈： |

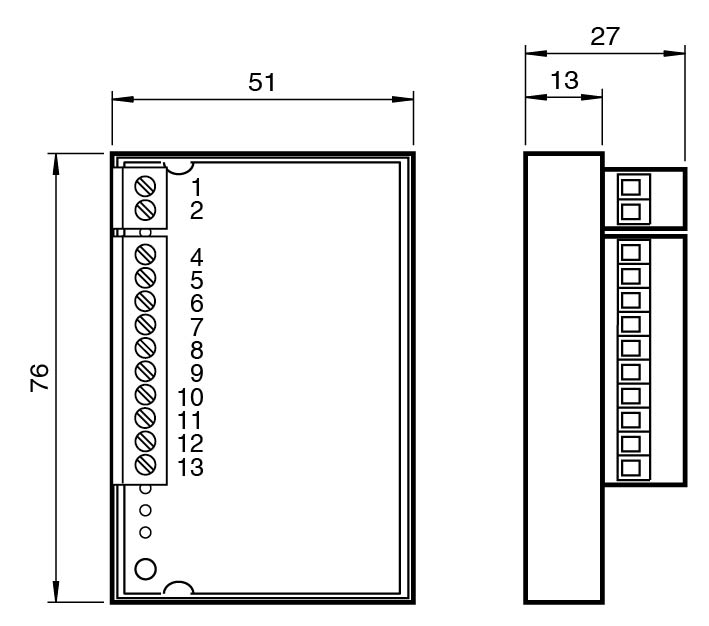

| 尺寸 | 尺寸 |
| 高度27 mm宽度51 mm长度76 mm | 高度27 mm宽度51 mm长度76 mm |
| 夹紧螺丝的拧紧扭矩 | 0.22 ...0.25 Nm |
| 高度 | 27 mm |
| 宽度 | 51 mm |
| 长度 | 76 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
