TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 标准从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.0 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出过载 |
| LED PWR | AS-Interface 电压；2 个绿色 LED |
| LED OUT | 开关状态（输出）；8 个黄色 LEDO10-O13：AS-Interface 1；O20-O23：AS-Interface 2 |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 80 mA |
| 编号/类型 | 每个 AS-Interface 电路 1+2 有 4 个内部输入 |
| 编号/类型 | 每个 AS-Interface 电路 1+2 有 4 个内部输出 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2001 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2001 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2001 |
| 电磁兼容性 | EN 61000-6-2:2005、EN 61000-6-4:2001、EN 50295:1999 |
| 防护等级 | EN 60529:2000 |
| AS-Interface | EN 62026-2:2013 |
| 型材 | S-7.F.F |
| IO 代码 | 7 |
| ID 代码 | F |
| ID1 代码 | F |
| ID2 代码 | E |

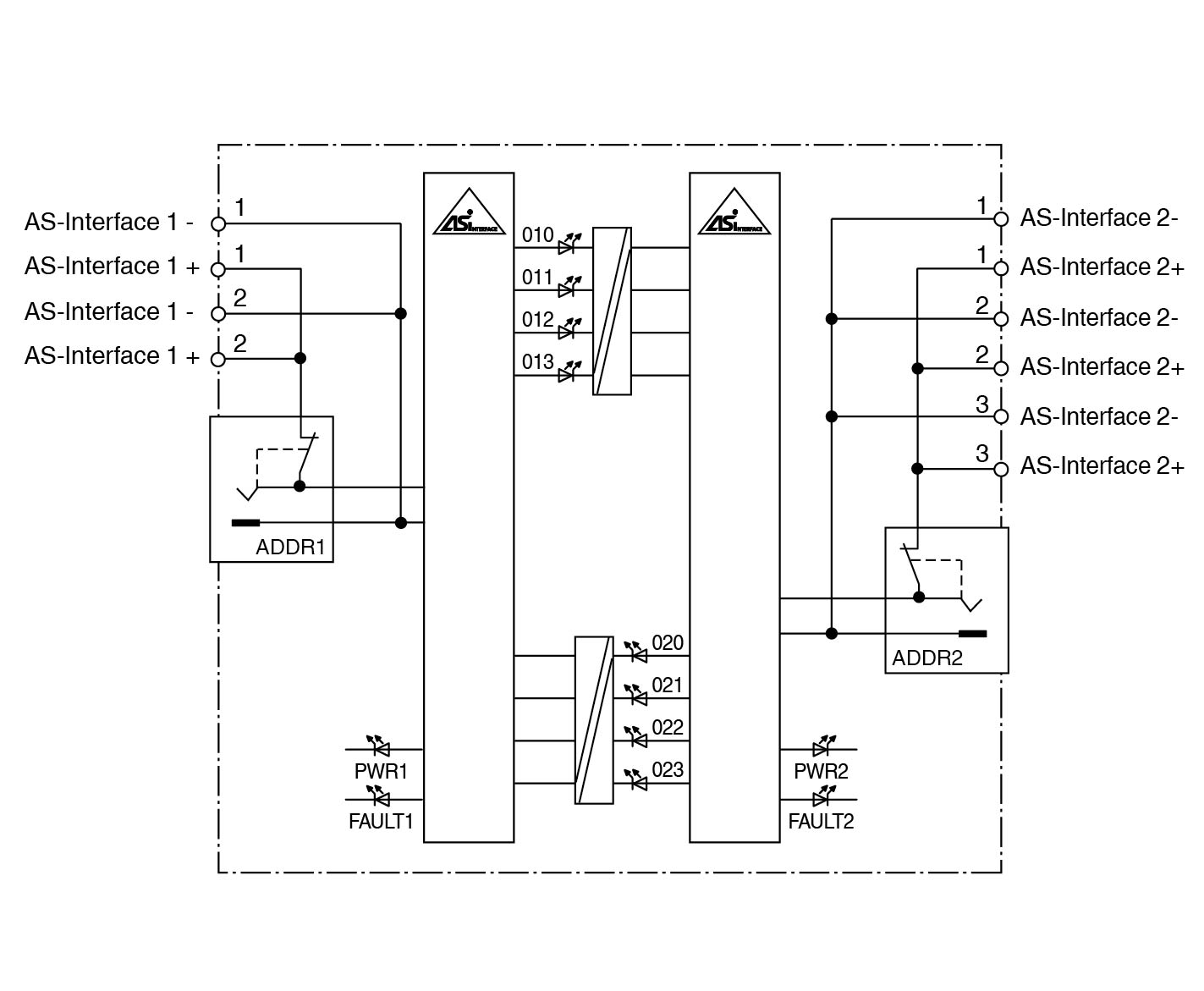

| 数据位（通过 AS-Interface 运行） | AS-Interface 1 的输出是 AS-Interface 2 的输入AS-Interface 2 的输出是 AS-Interface 1 的输入 输入 输出 |
| D0 IN1 O1D1 IN2 O2D2 IN3 O3D3 IN4 O4 | D0 IN1 O1D1 IN2 O2D2 IN3 O3D3 IN4 O4 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1未使用P2未使用P3未使用 | P0未使用P1未使用P2未使用P3未使用 |
| D0 | IN1 O1 |
| D1 | IN2 O2 |
| D2 | IN3 O3 |
| D3 | IN4 O4 |
| P0 | 未使用 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | 0 ... 55 °C (32 ... 131 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 防护等级 | IP20 |
| 连接 | 可拆卸端子，端接线横截面积 ≤ 2.5 mm2 |
| 材料 | 材料 |
| 外壳PA 66-FR | 外壳PA 66-FR |
| 质量 | 130 g |

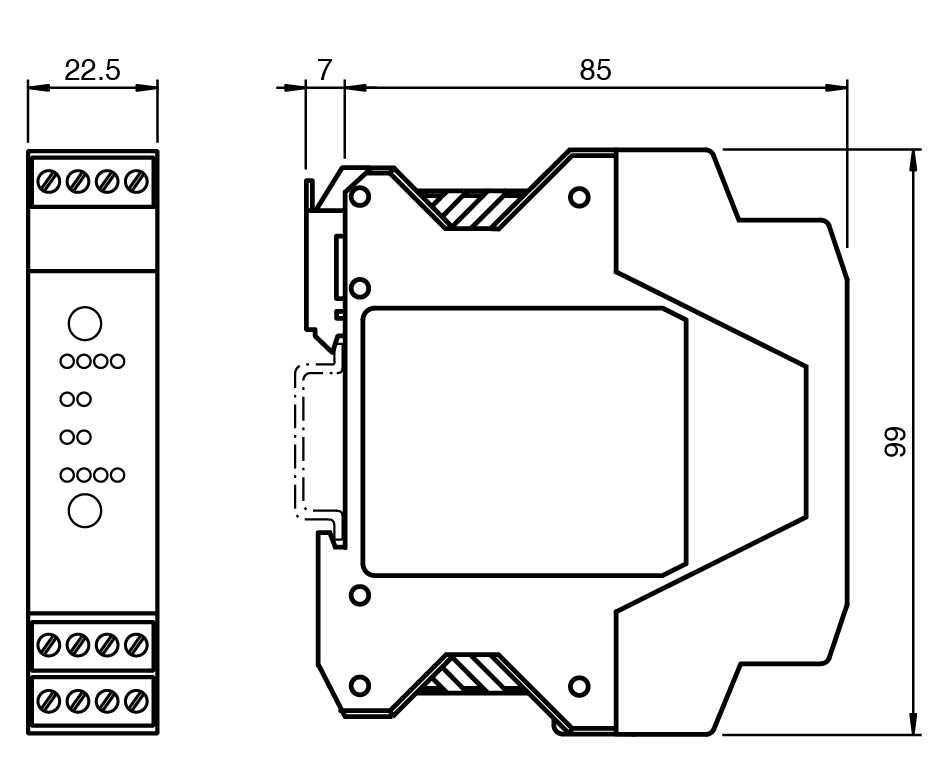

| 尺寸 | 尺寸 |
| 高度85 mm宽度22,5 mm长度99 mm | 高度85 mm宽度22,5 mm长度99 mm |
| 安装 | DIN 安装导轨 |
| 外壳 | PA 66-FR |
| 高度 | 85 mm |
| 宽度 | 22,5 mm |
| 长度 | 99 mm |
