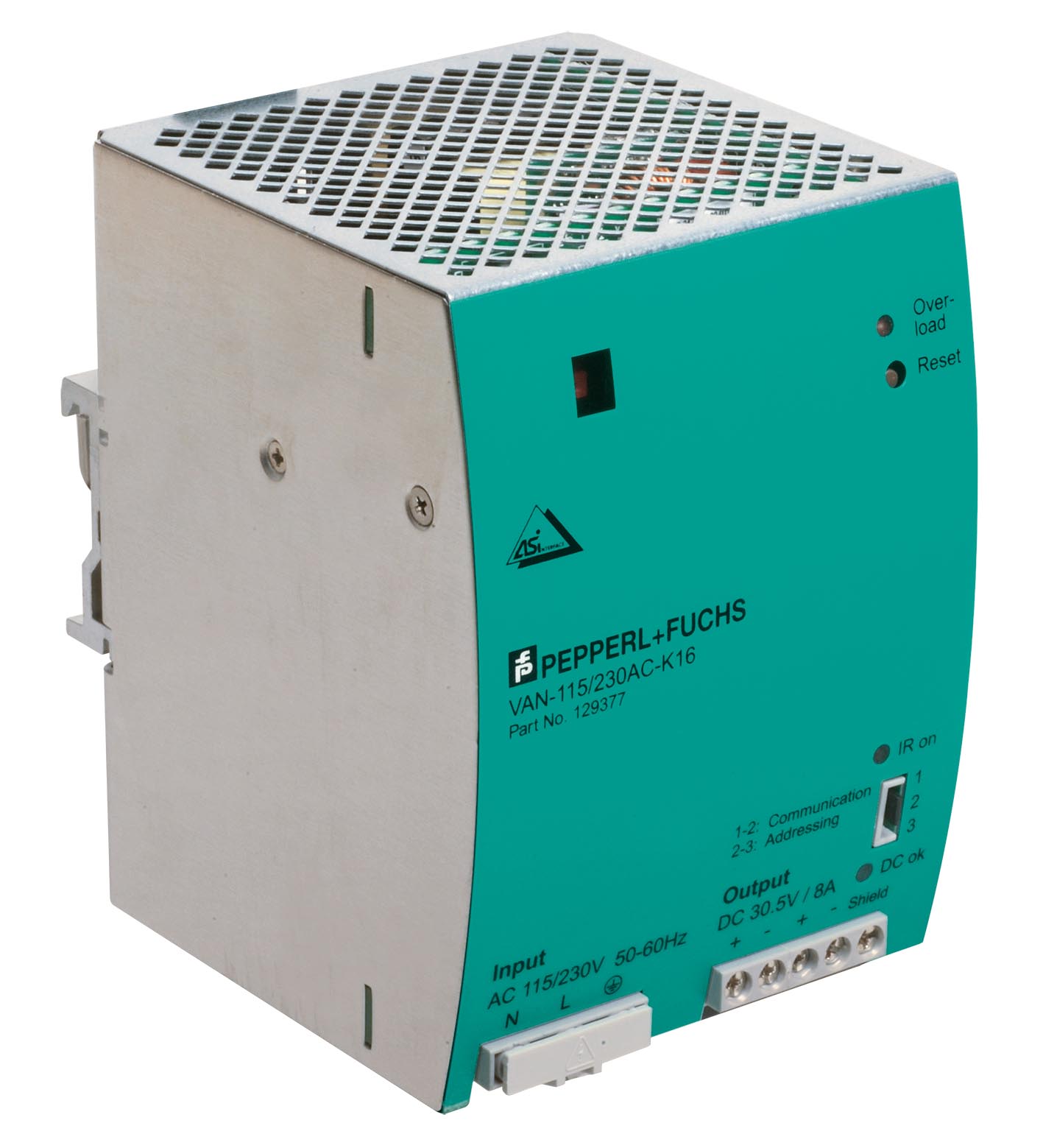

TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E223176 |
|---|---|
| 平均无故障时间 | 100 a |
| 复位按钮开关 | 熔丝模式复位 |
| 电源选择开关 | 用于 115 V AC/230 V AC 的转换开关 |
| 过载 LED | 红色 LED，在 FUSE 模式下闪烁 |
| LED IR 亮起 | 红色 LED：亮起：插入式跳线位置 2-3熄灭：插入式跳线位置 1-2 |
| 插入式跳线 | 位置 1-2：通信模式位置 2-3：IR 编址 |
| LED AS-i 正常 | 操作显示；绿色 LED |
| 熔断 | T8A/250 V AC HBC（不可接触） |
| 容量因数 | > 0,5 |
| 额定工作电压 | 额定：100 ...120 V AC/220 ...240 V AC（前端可选）允许：85 ...132 V AC/184 ...264 V AC/230 ...375 V DC |
| 额定工作电流 | 6.0 A（开关位置 115 V）2.8 A（开关位置 230 V） |
| 电源频率 | 47 ... 63 Hz 或 DC |
| 效率 | 类型 92 %（在 230 V AC/8 A 时） |
| 浪涌保护 | 限于 最大 55 V |
| 短路保护/过载 | 熔丝模式（2 ...5 s 电流，然后跳闸） |
| 电流限制 | > 8,4 A |
| 电压 | 30,55 V DC ± 3% |
| 电流 | 8 A |
| 电流隔离 | 过电压类别 III |
| 残余纹波 | ≤ 50 mVss（500 kHz 带宽，50 Ω-使用电阻负载测量） |
| 短路电流 | 12 ...25 A（最长 5 s） |
| 电磁兼容性 | 辐射干扰符合 EN 50081-2 class B（EN 55011、EN 55022）抗扰度符合 EN 61000-6-2、EN 61000-4-2 至 EN 61000-4-6、EN 61000-4-11 |
| 环境温度 | -10 ... 70 °C (14 ... 158 °F) （在设备下方 25 mm 处测量）必需从 60 °C 6W/°C 功率恢复 |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 污染程度 | 2 |
| 防护等级 | IP20，符合 EN 60529 标准 |
| 防护等级 | 1 (IEC 60536)；必须连接保护性导线 |
| 连接 | 连接端子，最大导线横截面积 柔性：0.5 ... 4 mm2固定式：0.5 ... 6 mm2剥线长度 7 mm，允许使用连接器套管 |
| 材料 | 材料 |
| 外壳金属 | 外壳金属 |
| 质量 | 大约 890 g |

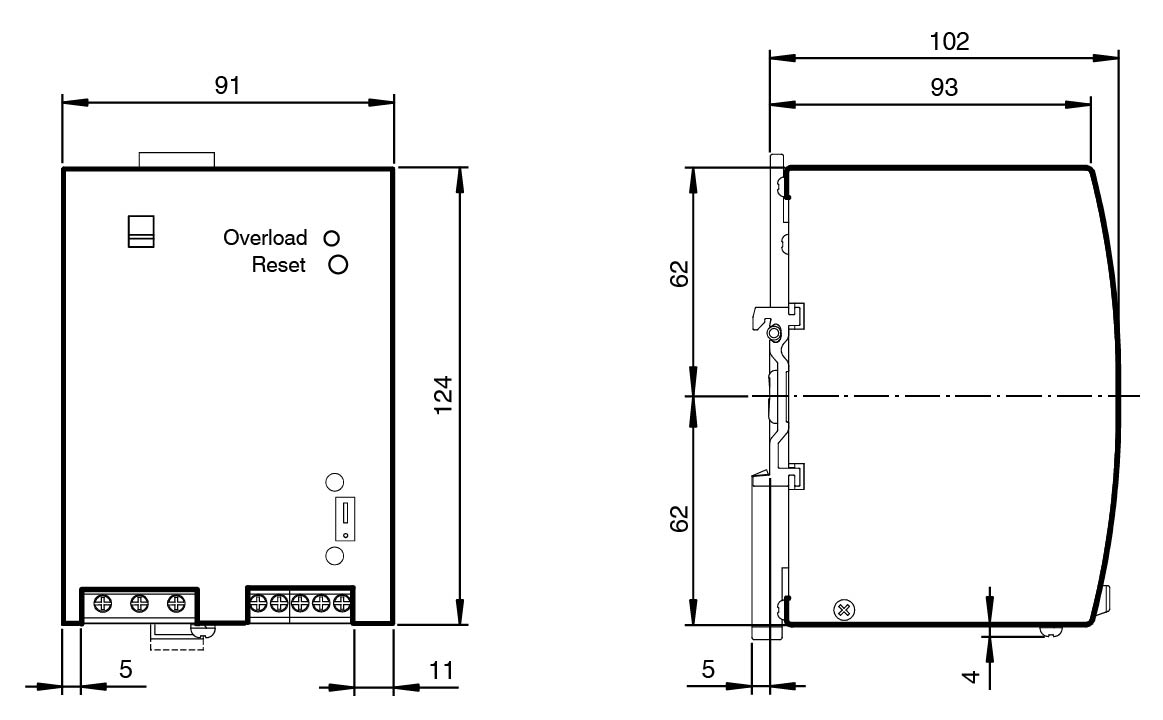

| 尺寸 | 尺寸 |
| 高度124 mm宽度91 mm长度102 mm | 高度124 mm宽度91 mm长度102 mm |
| 外壳 | 金属 |
| 高度 | 124 mm |
| 宽度 | 91 mm |
| 长度 | 102 mm |
