VAN-115/230AC-K19

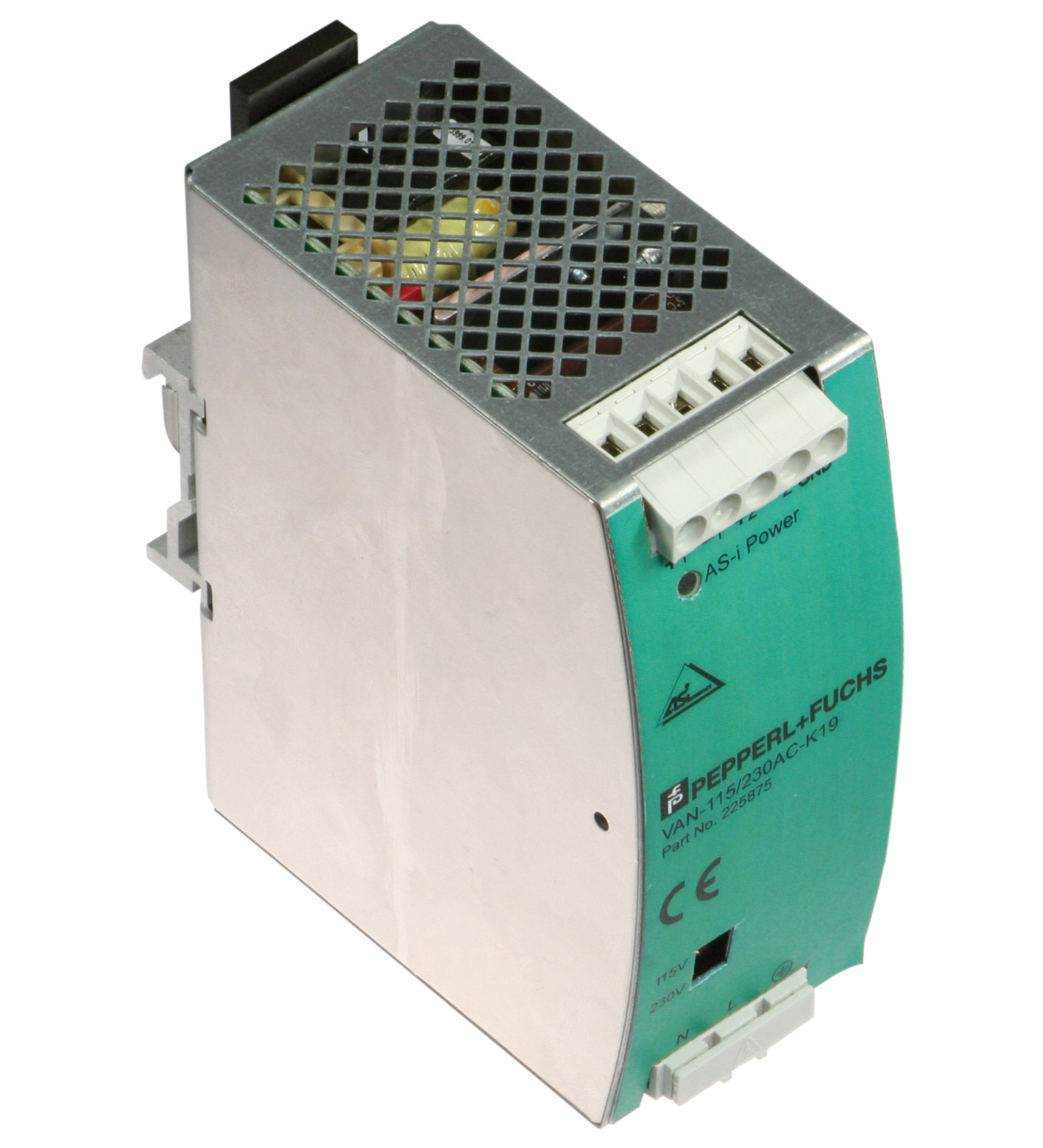

VAN-115/230AC-K19 AS-Interface 供电

订货号: 225875
产品分类: 电源，电源扩展器+中继器

AS-Interface 供电，数据去耦，2.8 A

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

UL 文件编号	E223176
平均无故障时间	221 a
LED AS-i 正常	绿色 LED：亮起：AS-Interface 电压正常熄灭：过载或无电源电压
熔断	2.5 AT （不可更换）
容量因数	> 0,5
额定工作电压	额定：100 ...120 VAC/220 ...240 VAC允许：85 ...132 VAC/184 ...264 VAC
额定工作电流	在 115 VAC 时为 2.0 A在 230 VAC 时为 0.9 A
电源频率	47 ... 63 Hz
效率	90,5 % （230 VAC，2.8 A）
电流限制	> 3,2 A
电压	30.55 VDC ±3 % 固定
电流	2,8 A
残余纹波	≤ 50 mVss（500 kHz 带宽，50 Ω-使用电阻负载测量）
短路电流	最小 3.2 A，最大 4.6 A
指令符合性	指令符合性
低电压指令 2006/95/ECEN 60950-1:2006、EN 61204-3:2001EMC 指令 2004/108/ECEN 61000-6-2:2005、EN 61000-6-3:2007、EN 50295:1999	低电压指令 2006/95/ECEN 60950-1:2006、EN 61204-3:2001EMC 指令 2004/108/ECEN 61000-6-2:2005、EN 61000-6-3:2007、EN 50295:1999
符合标准	符合标准
电磁兼容性EN 61000-6-2:2005；EN 61000-6-3:2007AS-InterfaceEN 50295:1999、IEC 62026-2:2006机械容量EN 60068-2-6:2008耐冲击和抗振EN 60068-2-27:1995	电磁兼容性EN 61000-6-2:2005；EN 61000-6-3:2007AS-InterfaceEN 50295:1999、IEC 62026-2:2006机械容量EN 60068-2-6:2008耐冲击和抗振EN 60068-2-27:1995
低电压指令 2006/95/EC	EN 60950-1:2006、EN 61204-3:2001
EMC 指令 2004/108/EC	EN 61000-6-2:2005、EN 61000-6-3:2007、EN 50295:1999
电磁兼容性	EN 61000-6-2:2005；EN 61000-6-3:2007
AS-Interface	EN 50295:1999、IEC 62026-2:2006
机械容量	EN 60068-2-6:2008
耐冲击和抗振	EN 60068-2-27:1995
环境温度	-10 ... 70 °C (14 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
耐冲击和抗振	15g/6 ms10g/11 ms
抗振性	2 ...17.8 Hz / 1,6 mm 17,8 ... 500 Hz / 2.0 g
污染程度	2 (EN 60950)
防护等级	IP20
防护等级	I，必须连接保护性导线
连接	连接端子，最大导线横截面积 0.5 ... 6 mm2 (20-10 AWG)，剥线长度 7 mm
质量	大约 500 g

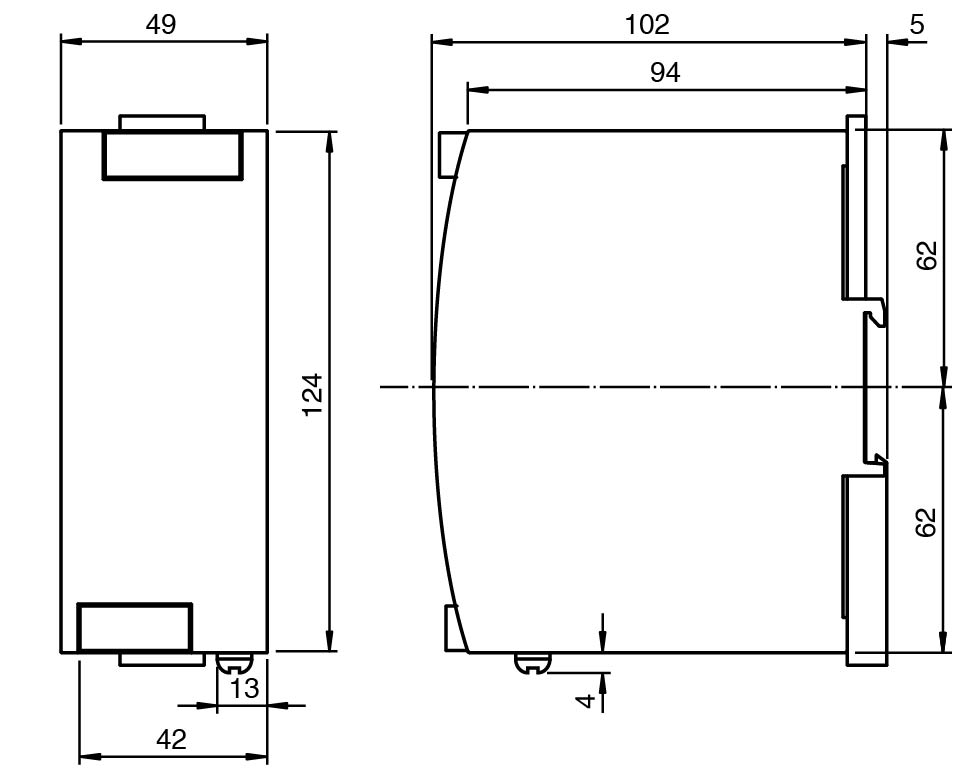

尺寸	尺寸
高度124 mm宽度49 mm长度102 mm	高度124 mm宽度49 mm长度102 mm
安装	DIN 安装导轨
高度	124 mm
宽度	49 mm
长度	102 mm
