倍加福

VAN-115/230AC-K27

VAN-115/230AC-K27 AS-Interface 供电

订货号: 238626
产品分类: 电源，电源扩展器+中继器

AS-Interface 供电，数据去耦，4 A

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

UL 文件编号	E223176
平均无故障时间	100 a
复位按钮开关	接地故障模拟/接地故障显示复位
LED EFD	接地故障显示；红色 LED
LED AS-i 正常	绿色 LED：亮起：AS-Interface 电压正常熄灭：过载或无电源电压
熔断	T3A 15/250 V HBC（不可触及）
额定工作电压	85 … 132 VAC184 … 264 VAC 240 … 300 VDC
额定工作电流	在 115 VAC 时为 2.7 A在 230 VAC 时为 1.3 A
电源频率	47 ... 63 Hz （也可以选择直流）
效率	类型 90 % （230 VAC，4 A）
电流隔离	SELV/PELV
峰值浪涌电流	< 3.7 A2s (120 VAC)< 4.6 A2s (132 VAC)< 2.5 A2s (230 VAC)< 3.3 A2s (264 VAC)
短路保护/过载	> 4.2 A< 6.5 A
电流限制	启动条件为 > 4,2 A
电压	30.5 VDC ±3 % 固定
电流	4 A
残余纹波	< 50 mVSS （带宽 500 kHz，测量值 50 Ω，带电阻负载）
电压限值	限于最大 55 V
指令符合性	指令符合性
EMC 指令 2004/108/ECEN 55022:2006、EN 55011:2009 等级 BEN 61000-6-3:2001 ， EN 61204-3:2001	EMC 指令 2004/108/ECEN 55022:2006、EN 55011:2009 等级 BEN 61000-6-3:2001 ， EN 61204-3:2001
符合标准	符合标准
抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-3:2007 EN 61000-3-2:2010 EN 61000-3-3:2009电流隔离IEC 60364-4-41:2005 (PELV)IEC 60950:1999 (SELV)防护等级IEC 60529:2001污染程度EN 50178:1997机械容量EN 60068-2-6:2008 （正弦） EN 60068-2-64:2009（随机）耐冲击和抗振EN 60068-2-27:1995	抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-3:2007 EN 61000-3-2:2010 EN 61000-3-3:2009电流隔离IEC 60364-4-41:2005 (PELV)IEC 60950:1999 (SELV)防护等级IEC 60529:2001污染程度EN 50178:1997机械容量EN 60068-2-6:2008 （正弦） EN 60068-2-64:2009（随机）耐冲击和抗振EN 60068-2-27:1995
EMC 指令 2004/108/EC	EN 55022:2006、EN 55011:2009 等级 BEN 61000-6-3:2001 ， EN 61204-3:2001
抗扰度	EN 61000-6-2:2005
发射干扰	EN 61000-6-3:2007 EN 61000-3-2:2010 EN 61000-3-3:2009
电流隔离	IEC 60364-4-41:2005 (PELV)IEC 60950:1999 (SELV)
防护等级	IEC 60529:2001
污染程度	EN 50178:1997
机械容量	EN 60068-2-6:2008 （正弦） EN 60068-2-64:2009（随机）
耐冲击和抗振	EN 60068-2-27:1995
环境温度	-10 ... 70 °C (14 ... 158 °F) 注意降额
存储温度	-25 ... 85 °C (-13 ... 185 °F)
耐冲击和抗振	15g/6 ms10g/11 ms
抗振性	正弦 2 - 17.8 Hz： ± 1,6 mm 正弦 17,8 ... 500 Hz :2 g 随机 2 … 500 Hz：0.5 m2 (s3)
污染程度	2
防护等级	IP20
防护等级	1 (IEC 60536)；必须连接保护性导线
连接	连接端子，最大导线横截面积柔性缆线：0.5 … 4 mm2刚性缆线：0.5 … 6 mm2剥线长度 7 mm
质量	650 g

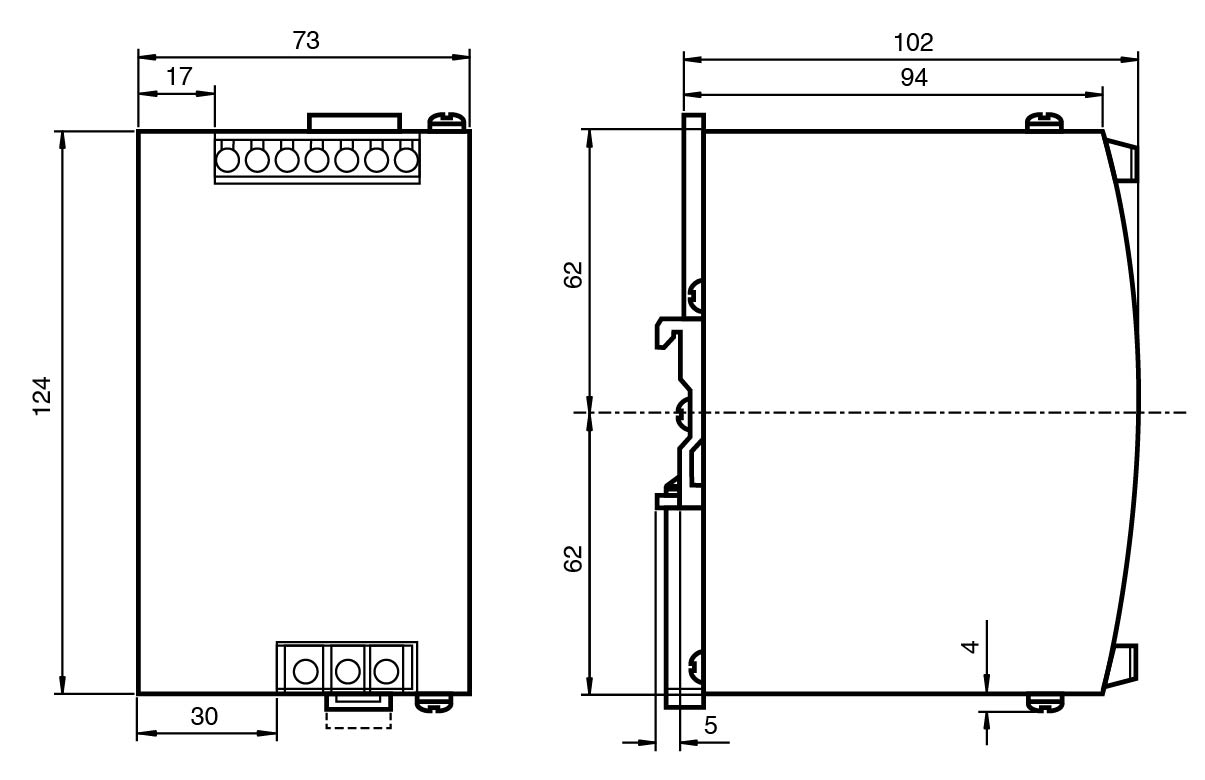

尺寸	尺寸
高度124 mm宽度73 mm长度102 mm	高度124 mm宽度73 mm长度102 mm
安装	DIN 安装导轨
高度	124 mm
宽度	73 mm
长度	102 mm
