倍加福

VAN-24DC-K28

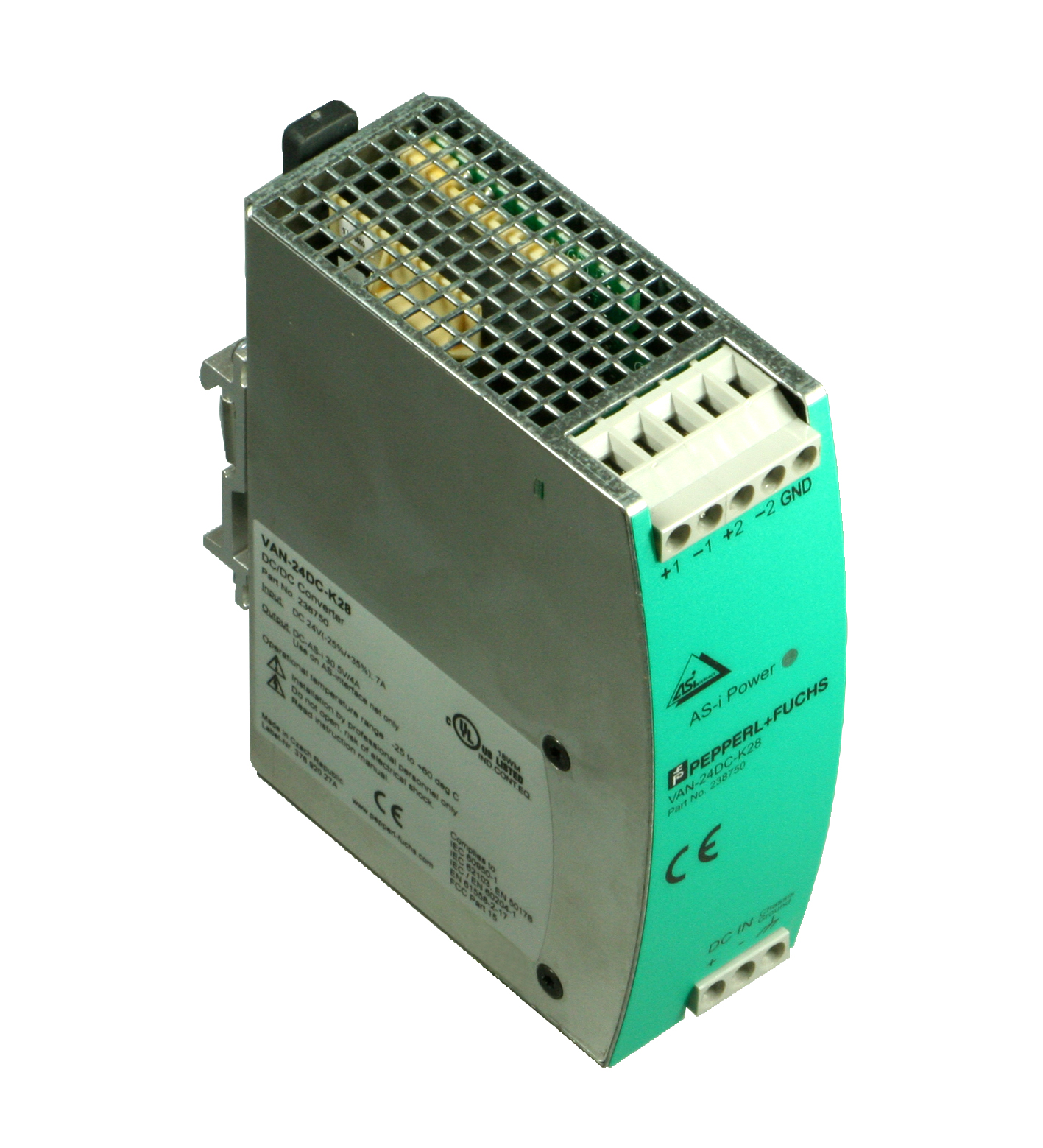

VAN-24DC-K28 AS-Interface 供电

订货号: 238750
产品分类: 电源，电源扩展器+中继器

AS-Interface 供电，数据去耦，4 A，24 V DC 输入电压

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

UL 文件编号	E223176
平均无故障时间	100 a
LED AS-i 正常	绿色 LED：亮起：AS-Interface 电压正常熄灭：过载或无电源电压
熔断	T10A HBC（不可接触）
额定工作电压	24 VDC18 ...32.4 VDC（连续工作）14 ...18 VDC（最高 60 s 或降额）最高 36 VDC（不会导致 DC/DC 转换器损坏的最高连续输入电压）
额定工作电流	在 24 VDC 时为 5.6 A
效率	类型 90,5 % （24 VDC，4 A）
短路保护/过载	> 5 A< 9 A
电流限制	> 4,4 A
电压	30.55 VDC ±3 % 固定
电流	4 A
残余纹波	< 50 mVSS （带宽 500 kHz，测量值 50 Ω，带电阻负载）
电压限值	最大 36 V
指令符合性	指令符合性
EMC 指令 2004/108/ECEN 55022:2006、EN 55011:2009 等级 BEN 61000-6-3:2001 ， EN 61204-3:2001	EMC 指令 2004/108/ECEN 55022:2006、EN 55011:2009 等级 BEN 61000-6-3:2001 ， EN 61204-3:2001
符合标准	符合标准
抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-3:2007 EN 61000-3-2:2010 EN 61000-3-3:2009电流隔离IEC 60364-4-41:2005 (PELV)IEC 60950:1999 (SELV)防护等级IEC 60529:2001污染程度EN 60950-1:2006耐冲击和抗振EN 60068-2-27:1995抗振性EN 60068-2-6:2008	抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-3:2007 EN 61000-3-2:2010 EN 61000-3-3:2009电流隔离IEC 60364-4-41:2005 (PELV)IEC 60950:1999 (SELV)防护等级IEC 60529:2001污染程度EN 60950-1:2006耐冲击和抗振EN 60068-2-27:1995抗振性EN 60068-2-6:2008
EMC 指令 2004/108/EC	EN 55022:2006、EN 55011:2009 等级 BEN 61000-6-3:2001 ， EN 61204-3:2001
抗扰度	EN 61000-6-2:2005
发射干扰	EN 61000-6-3:2007 EN 61000-3-2:2010 EN 61000-3-3:2009
电流隔离	IEC 60364-4-41:2005 (PELV)IEC 60950:1999 (SELV)
防护等级	IEC 60529:2001
污染程度	EN 60950-1:2006
耐冲击和抗振	EN 60068-2-27:1995
抗振性	EN 60068-2-6:2008
环境温度	-25 ... 70 °C (-13 ... 158 °F) 注意降额
存储温度	-40 ... 85 °C (-40 ... 185 °F)
耐冲击和抗振	30g/6 ms20g/11 ms
抗振性	正弦 2 - 17.8 Hz： ± 1,6 mm 正弦 17,8 ... 500 Hz :2 g
污染程度	2
防护等级	IP20
防护等级	1 (IEC 60536)；必须连接保护性导线
连接	连接端子，最大导线横截面积柔性缆线：0.5 … 4 mm2刚性缆线：0.5 … 6 mm2剥线长度 7 mm
质量	大约 500 g

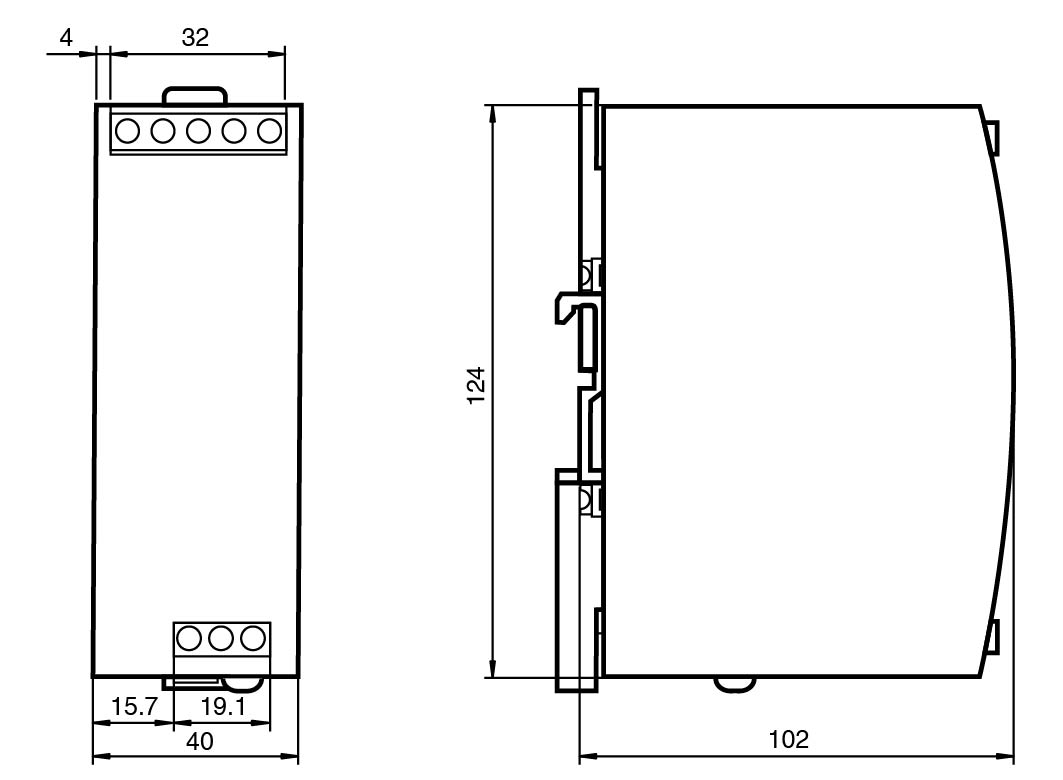

尺寸	尺寸
高度124 mm宽度40 mm长度102 mm	高度124 mm宽度40 mm长度102 mm
安装	DIN 安装导轨
高度	124 mm
宽度	40 mm
长度	102 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
