VAS-2A8L-KE4-8SE

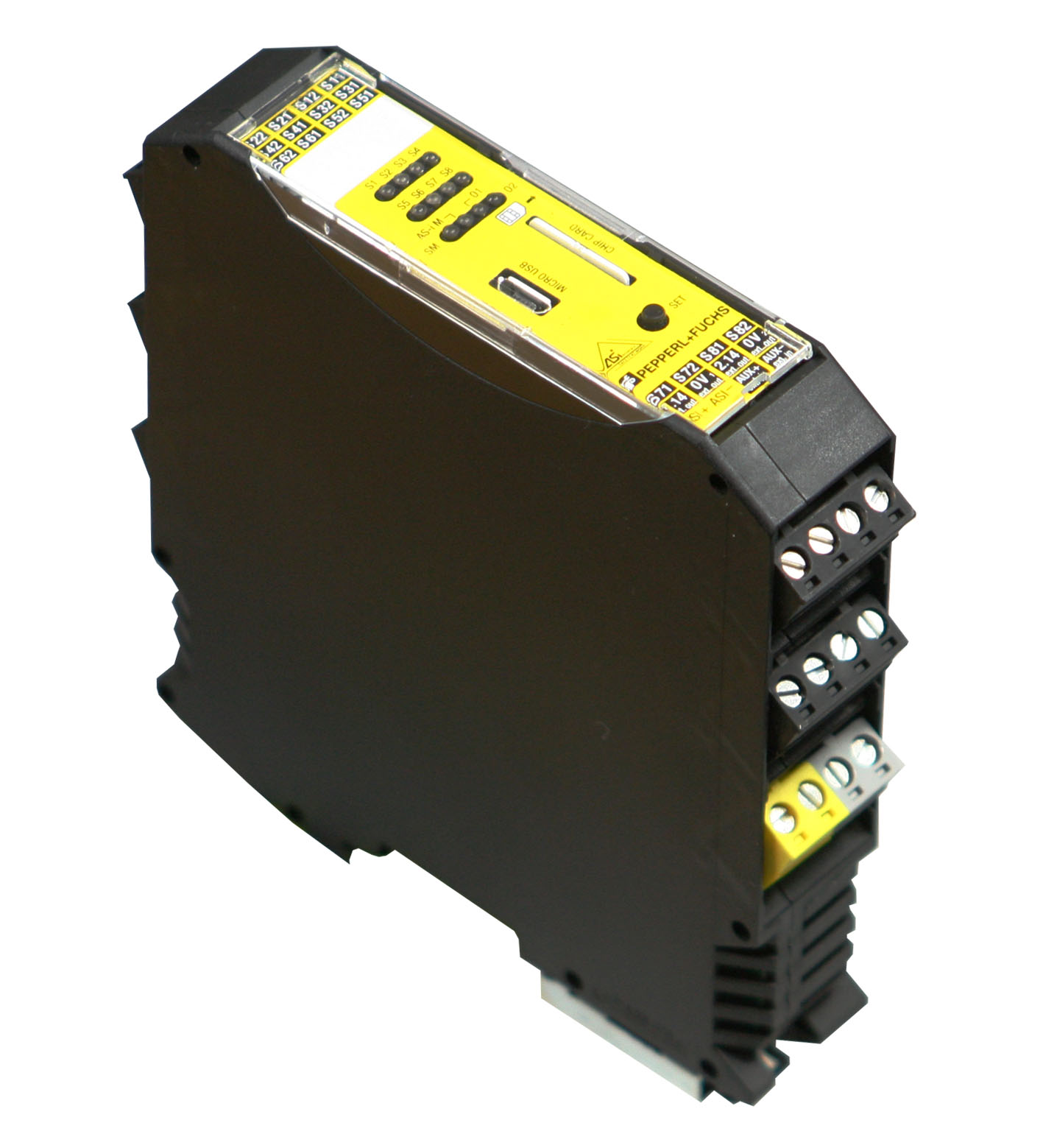

VAS-2A8L-KE4-8SE AS-Interface 安全监视器

订货号: 261493
产品分类: 安全完整性级别 3

安全监视器，8 个分散式输出电路

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

AS-Interface 规格	V3.0
UL 文件编号	E223772
安全完整性级别 (SIL)	SIL 3
性能水平 (PL)	PL e
任务时间 (TM)	20 a
PFHd	5,08 E-9
LED SM	安全监视器的状态，多色 LED绿色：安全监视器正常
LED S1 ...S8	输入状态 S1 ...S8，黄色 LED黄色：触点打开
LED O1、O2	输出状态，多色 LED黄色：的输出
辅助电源（输入）	20 ...30 VDC PELV
绝缘电压	500 V AS-Interface/UAUX：
额定工作电压	18.0 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 200 mA 来自 AS-Interface； ≤ 4 A 来自 AUX
接口类型	芯片卡槽
接口类型	Micro USB 编程接口
编号/类型	8 / 4 路安全输入，类别4或8 路标准输入
电源	24 V UAUX
电流负载容量	每路信号输出 10 mA1.4 A OSSD 电源输出
输入电流	在 24 V 时静态切换电流为 4 mA，在 24 V 时动态切换电流为 30 mA (T=100 μs)
编号/类型	输出电路 1 和 2最大触点额定值：在 24 V 时为 700 m ADC-13
电源	24 V UAUX
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005/AC:2005EN 61000-6-4:2007/A1:2011	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005/AC:2005EN 61000-6-4:2007/A1:2011
机械指令	机械指令
指令 2006/42/ECEN 13849-1:2008/AC:2009 EN 62061:2005	指令 2006/42/ECEN 13849-1:2008/AC:2009 EN 62061:2005
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2005/AC:2005EN 61000-6-4:2007/A1:2011
指令 2006/42/EC	EN 13849-1:2008/AC:2009 EN 62061:2005
电磁兼容性	EN 50295:1999 EN 61000-6-2:2005/AC:2005EN 61000-6-4:2007/A1:2011
防护等级	EN 60529:2000
电气安全	IEC 61508:2010 和 EN 62061:2005（最高 SIL3） EN 13849-1:2008/AC:2009 EN 61326-3-1:2008
AS-Interface	EN 62026-2:2013
型材	S-0.B.E
IO 代码	0
ID 代码	B
ID1 代码	F
环境温度	0 ... 55 °C (32 ... 131 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
防护等级	IP20
连接	可拆卸端子额定连接能力：刚性/柔性（带和不带导线端套圈）：0.25 mm2 ... 2.5 mm2用于多线连接，具有两根横截面积相同的电线：柔性且带有双导线端套圈：0.5 mm2 ... 1.5 mm2
材料	材料
外壳PA 66-FR	外壳PA 66-FR

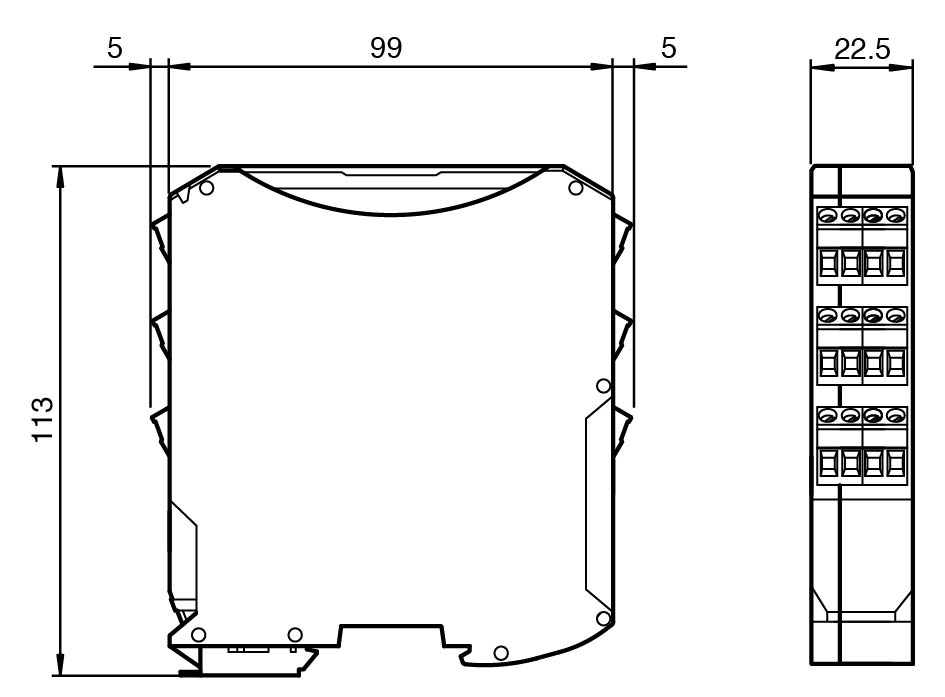

尺寸	尺寸
高度99 mm宽度22,5 mm长度113 mm	高度99 mm宽度22,5 mm长度113 mm
安装	DIN 安装导轨
外壳	PA 66-FR
高度	99 mm
宽度	22,5 mm
长度	113 mm
