倍加福

VAS-4A16L-K31

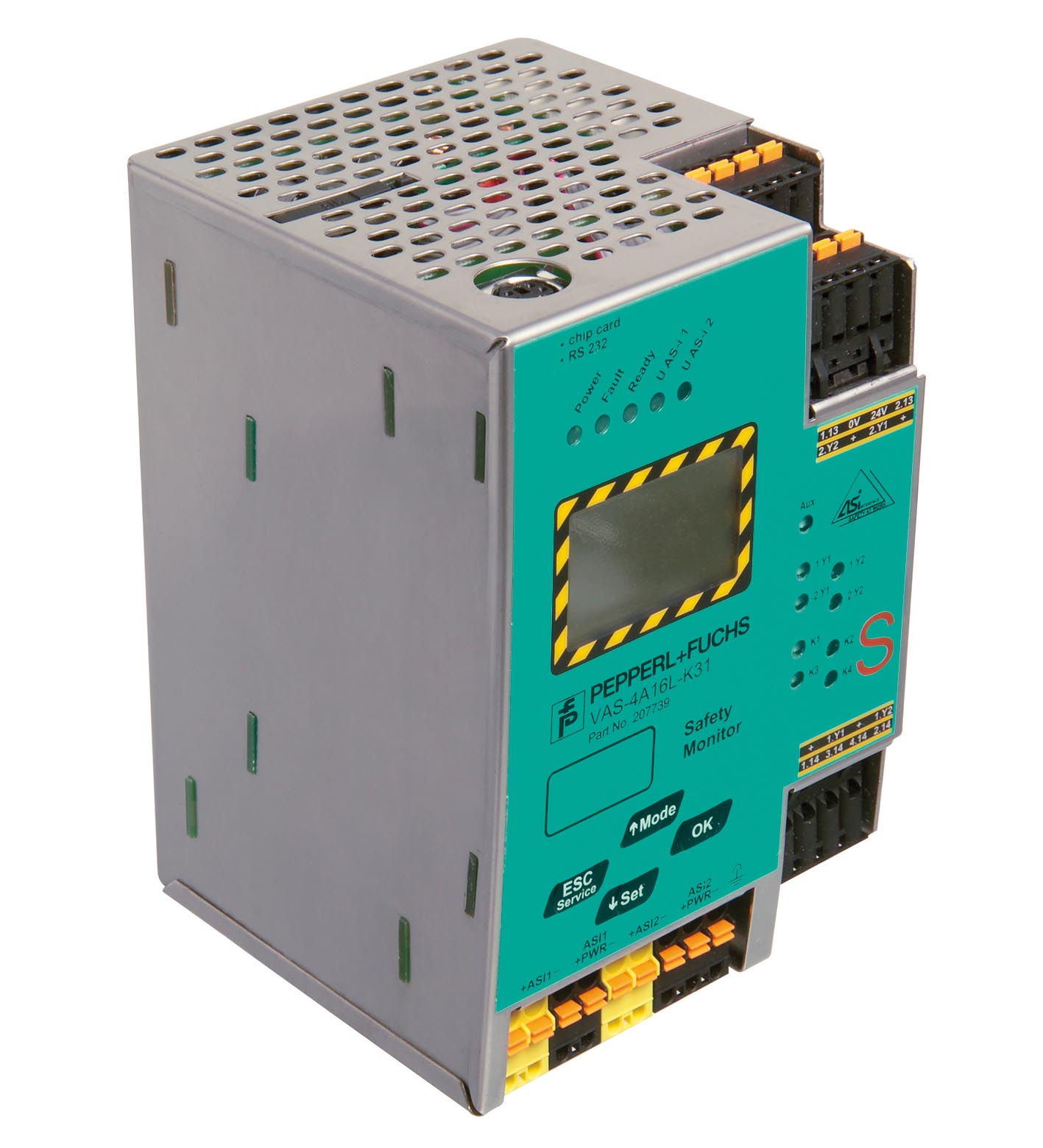

VAS-4A16L-K31 AS-Interface 安全监视器

订货号: 207739
产品分类: 安全完整性级别 3

安全监视器，16 个分散式输出电路

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

AS-Interface 规格	V3.0
PLC 功能	无
重复地址侦测	来自 AS-Interface 从站
接地故障检测	集成
EMC 监测	集成
诊断功能	通过显示屏提供的扩展功能
接通延时	< 10 s
响应延迟	< 40 ms
UL 文件编号	E223772 仅可接自低电压、受限能源（SELV 或 PELV）或经过认证的 2 类能源
安全完整性级别 (SIL)	SIL 3
性能水平 (PL)	PL e
MTTFd	200 a
B10d	2 E+7
显示器	发光 LC 显示屏，用于显示地址和错误消息
LED 故障	错误显示；红色 LED红色：通信错误红色闪烁：脱扣电路故障
LED POWER	电压 ON；绿色 LED
LED U AS-i 1 / U AS-i 2	AS-Interface 电压 - 电路 1/电路 2；绿色 LED
LED 就绪	熄灭：-恒亮：启动/重启锁激活闪烁：需要外部测试
LED AUX	外部辅助电源 UAUX ；绿色 LED
EDM/启动 LED	外部设备监控电路输入关闭，4 个黄色 LED
输出电路 LED	输出电路闭合；4 个绿色 LED
按钮	4
绝缘电压	≥ 500 V
额定工作电压	26,5 ... 31,6 V 来自 AS-Interface； 24 V DC
额定工作电流	≤ 200 mA 由 24 VDC 供电由 AS-Interface 供电时 ≤ 45 mA
接口类型	RS 232，串口
传输速率	19.6 kbaud，无奇偶校验，1 个起始位，1 个停止位，8 个数据位
接口类型	芯片卡槽
编号/类型	4 路 EDM/启动输入：EDM：用于监控电路的外部设备的输入启动：启动输入：在 24 V 时静态切换电流为 4 mA，在 24 V 时动态切换电流为 30 mA (T=100 μs)
安全输出	输出电路 1 和 2：2 个无电势触点，最大触点负载：在 30 VDC 时为 3 ADC-13，在 30 VAC 时为 3 AAC-15输出电路 3 和 4：2 路 PNP 晶体管输出最大触点负载：在 30 VDC 时为 0.5 ADC-13
AS-Interface	弹簧接线端子，可拆卸
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
电磁兼容性	EN 61000-6-2:2005、EN 61000-6-4:2007
防护等级	EN 60529:2000
AS-Interface	EN 62026-2:2013
耐冲击性	EN 61131-2:2004
标准	EN 61000-6-2:2005、EN 61000-6-4:2007 EN 954-1:1996（最高 4 类）、IEC 61508:2001 和 EN 62061:2005（最高 SIL3） EN 13849:2008 (PL e)
UL 认证	隔离式电源，具有 ≤ 30 VDC 的次级开路电压，带有最大 3 A 的过流保护。使用 Class 2 电源时无需过流保护。 UL 标志不对任何功能性安全评级或设备方面提供 UL 认证。
环境温度	0 ... 55 °C (32 ... 131 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
防护等级	IP20
材料	材料
外壳不锈钢	外壳不锈钢
质量	800 g

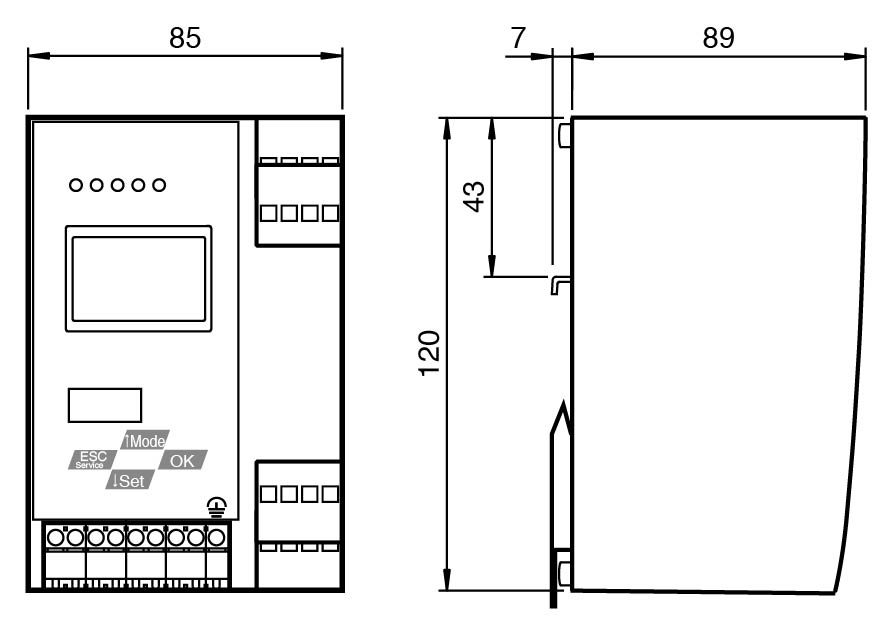

尺寸	尺寸
高度120 mm宽度85 mm长度89 mm	高度120 mm宽度85 mm长度89 mm
结构类型	低轮廓外壳，不锈钢
外壳	不锈钢
高度	120 mm
宽度	85 mm
长度	89 mm
