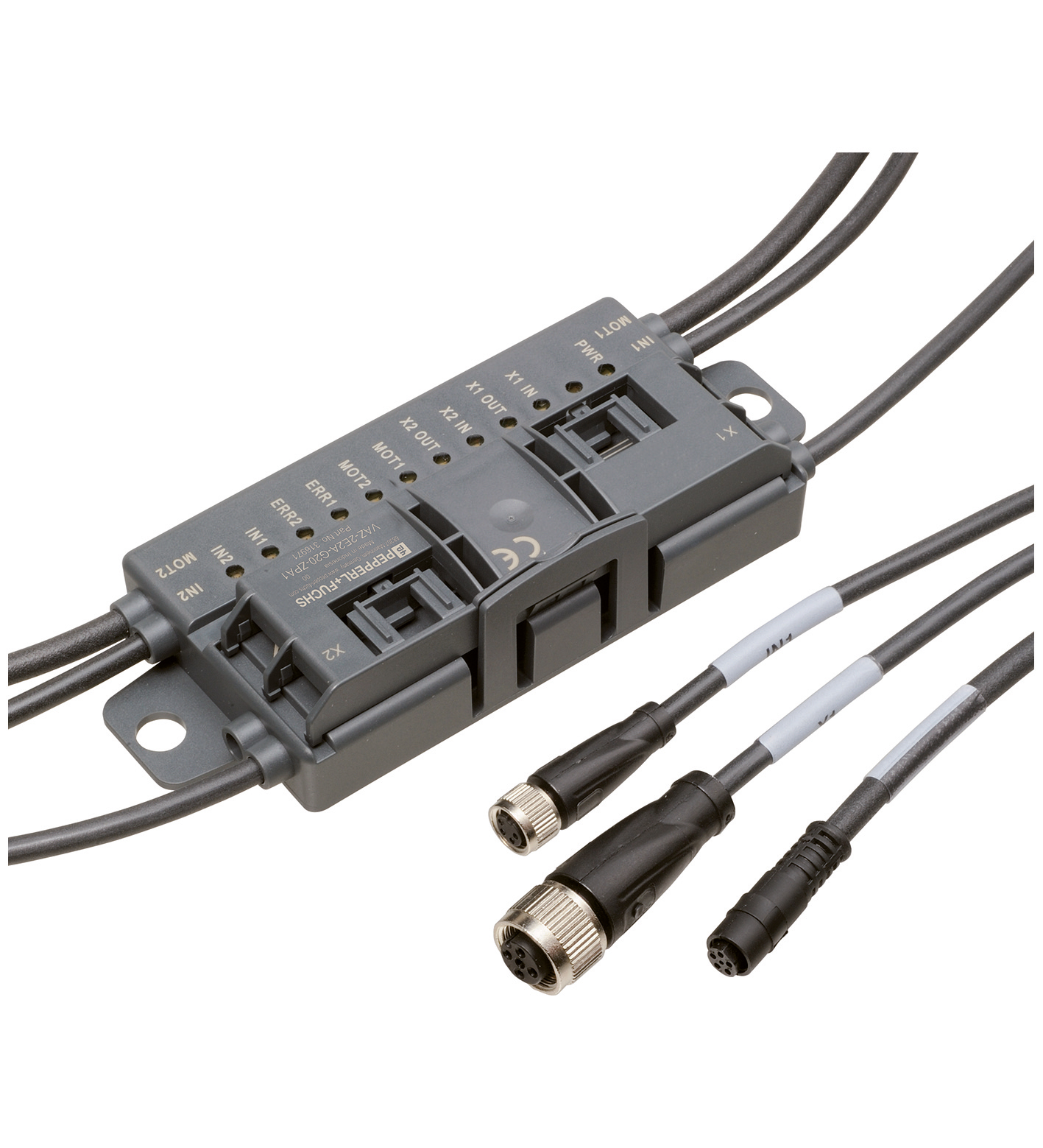

TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E223772 “仅用于 NFPA 79 应用” |
|---|---|
| 兼容滚子电动机 | Interroll EC310 Interroll EC5000 24 V AI (20 W / 35 W / 50 W) Rulmeca BL3 Itoh Denki PM500XK Itoh Denki PM500XC PULSEROLLER Senergy-IDC MTA MRD50（A 接口，24 V 至 40 W） WWL R-*-H + CE23XX Conveline RM50 Mambaroll 内置驱动导轮 50 UniDrive ONE |
| 开关 | S1：电动机转速；旋转开关，10 档 S2：旋转方向和起动/停止斜升；旋转开关，10 档 S3：操作模式，旋转开关，10 档 |
| 错误 LED | 电动机故障；2 个黄色 LED黄色：电动机故障闪烁黄色：电动机保护装置故障 |
| LED PWR | 电源电压 UPWR；绿色 LED |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED MOT | 电动机启动；2 个黄色 LED |
| LED XIN | 区域耦合输入激活；2 个黄色 LED |
| LED XOUT | 区域耦合输出激活；2 个黄色 LED |
| 额定工作电压 | 18 V ...30 V DC PELV（通过 UPWR） |
| 额定工作电流 | ≤ 30 mA （闭合电路电流） 最大 10 A (<2 s) |
| 浪涌保护 | UPWR：过电压类别 II， 安全隔离型电源 (PELV) |

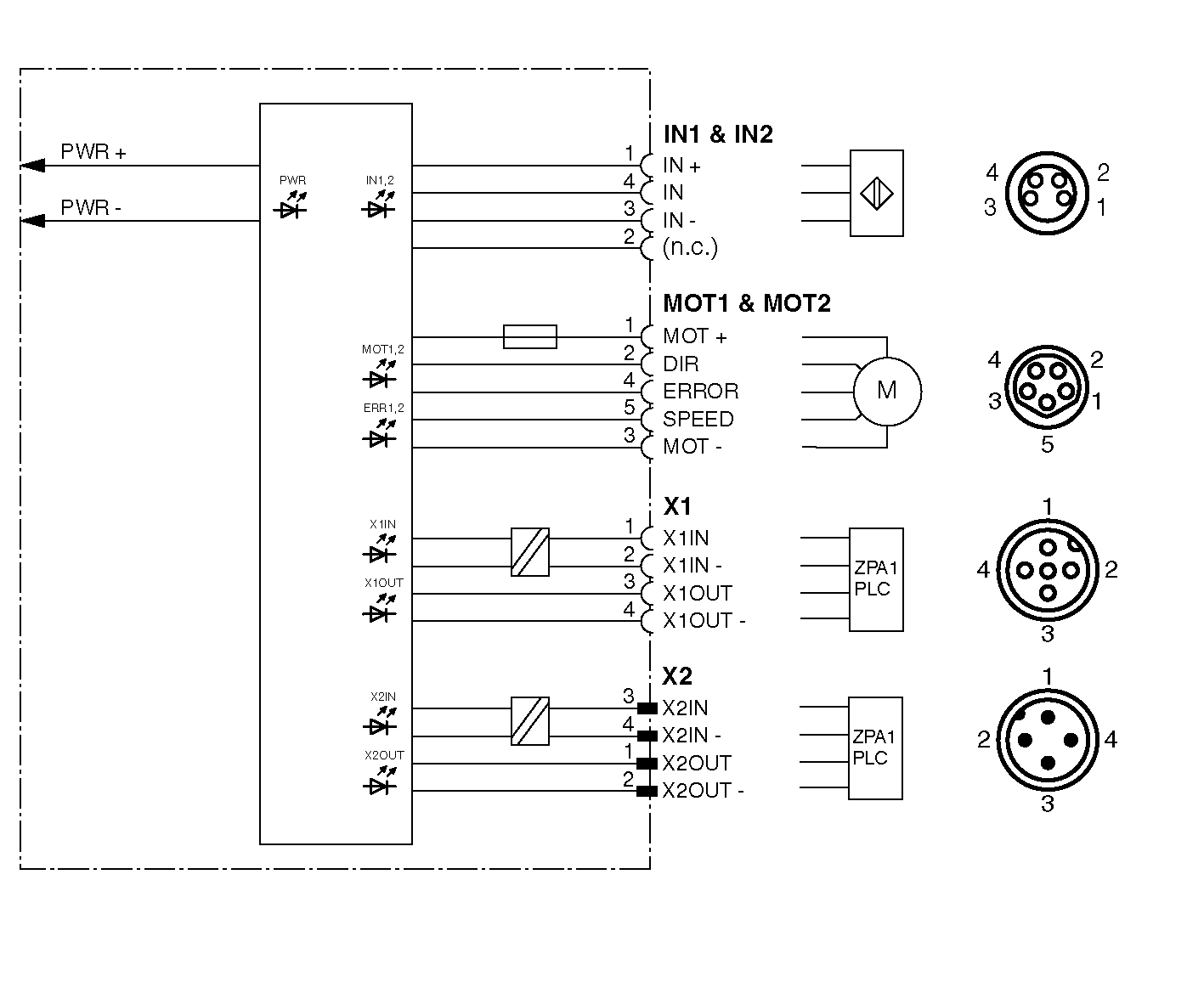

| 接口类型 | 耦合区接口，1 路输入和 1 路输出，用于控制信号 X1 |
| 物理 | 4 针 M12 插座 电子输出：PNP，过载和短路保护 (X1OUT)输入：PNP，电流隔离，无电势 (X1IN) |
| 负载电流 | 输入：≤ 8 mA（内部限制）输出：10 mA |
| 电压 | 输入： max. 30 V DC输出（通过 UPWR）：≥ (UPWR - 2 V) |
| 开关点 | 符合 DIN EN 61131-2 标准（1 类） 0（无衰减）：≤ 0.5 mA 1（有阻尼）：≥ 2 mA |
| 接口类型 | 耦合区接口，1 路输入和 1 路输出，用于控制信号 X2 |
| 物理 | M12 连接器，4 针 电子输出：PNP，过载和短路保护 (X2OUT)输入：PNP，电流隔离，无电势 (X2IN) |
| 负载电流 | 输入：≤ 8 mA（内部限制）输出：10 mA |
| 电压 | 输入： max. 30 V DC输出（通过 UPWR）：≥ (UPWR - 2 V) |
| 开关点 | 符合 DIN EN 61131-2 标准（1 类） 0（无衰减）：≤ 0.5 mA 1（有阻尼）：≥ 2 mA |
| 编号/类型 | 2 用于 3 线传感器的输入 (PNP)，直流 |
| 电源 | 通过 UPWR |
| 电流负载容量 | 500 mA ，过载和短路保护 |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 0（无阻尼）≤ 0.5 mA1（有阻尼）≥ 2.0 mA |
| 输入滤波器 | 10 ms |
| 编号/类型 | 直流滚子电动机（MOT1、MOT2）的两路输出 |
| 电源 | 通过 UPWR |
| 电流 | 3,5 A 连续电流 ， 5 A (<2 s) ， max. 7,5 A （<0.3 秒） 每个电动机 |
| 过载保护 | 保险丝 5 A，每个电机 I2t = 53.7 A2s |
| 速度信号 | 空载时 1.4 … 13 V Ri = 5.6 kΩ，RLOAD ≥ 35 kΩ 使用旋转开关 S1 控制 |
| 旋转方向信号 | 低：高阻抗高：空载运行时 ≥ (UPWR - 1.0 V) Ri = 5.6 kΩ，RLOAD ≥ 5 kΩ 使用旋转开关 S2 控制 |
| 电动机故障 | NPN 数字输入，U0 = 14 V，Ri = 34 kΩ 0（无错误）≥ 125 µA 1（错误）≤ 25 µA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61326-1:2006 | 指令 2014/30/EUEN 61326-1:2006 |
| 指令 2014/30/EU | EN 61326-1:2006 |
| 防护等级 | EN 60529:2000 |
| 输入 | EN 61131-2:2007 |
| 发射干扰 | EN 61000-6-4:2007 |
| 抗扰度 | EN 61000-6-2:2005 ， EN 61326-1:2006 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -30 ... 85 °C (-22 ... 185 °F) |
| 相对湿度 | 85 % 无凝露 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环 |
| 污染程度 | 2 |
| 防护等级 | IP67，符合 EN 60529 标准 |
| 连接 | 电源：绝缘穿刺技术黑色扁平缆线输入/输出：M8 圆形插塞式连接器，符合 EN 61076-2-104 标准输入：LF004-GS1-A（4 针，衬套触点，螺纹接合，A 码）匹配连接器：LM004-Gx1-A 或类似连接器输出：NF005-SS1-B（5 针，衬套触点，卡入锁定，B 码）匹配连接器：NM005-Sx1-B 或类似连接器 区域耦合：M12 圆形插塞式连接器，符合 EN 61076-2-101 标准X1:M12，4 针，衬套触点，螺纹接合，A 码母头连接器：M12，4 针，连接器触点，螺纹接合，A 码X2:M12，4 针，连接器触点，螺纹接合，A 码母头连接器：M12，4 针，衬套触点，螺纹接合，A 码 |
| 质量 | 310 g |

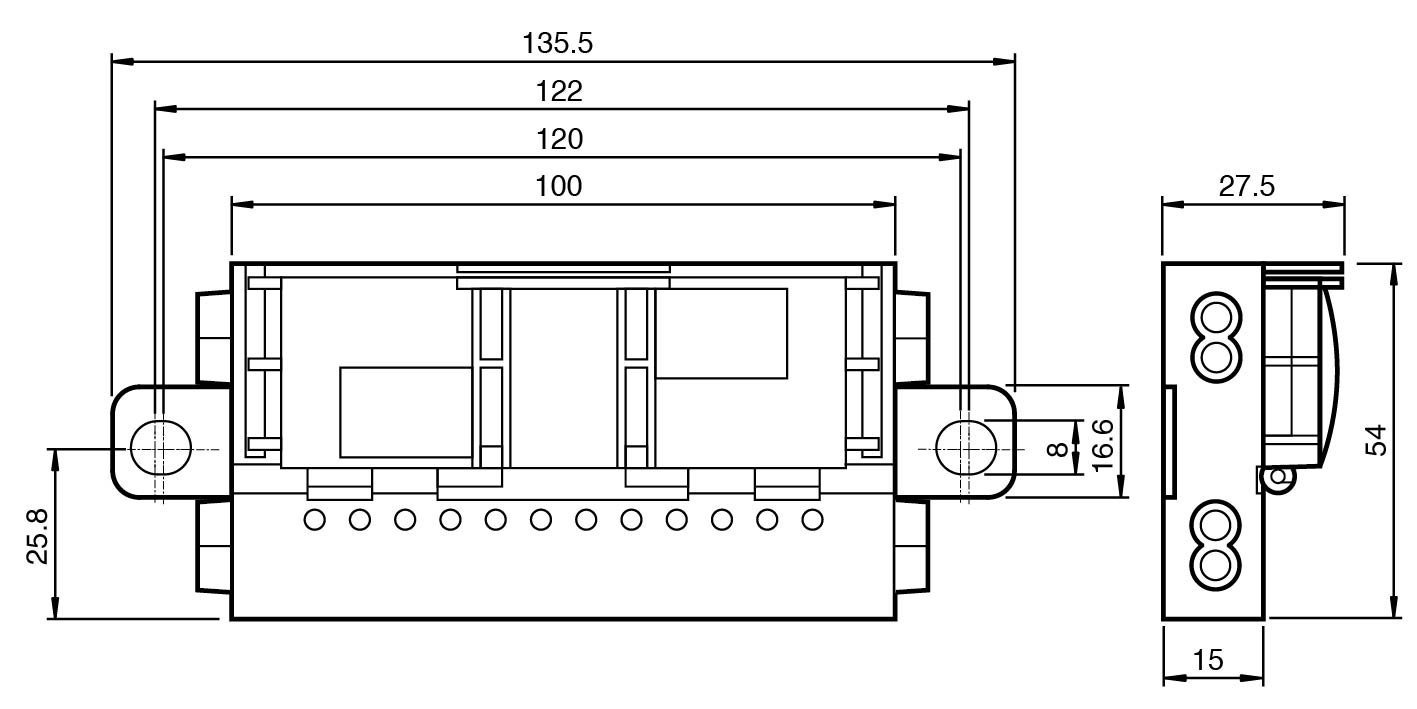

| 尺寸 | 尺寸 |
| 高度27,5 mm宽度131,5 mm长度54 mm | 高度27,5 mm宽度131,5 mm长度54 mm |
| 安装 | 2 个夹子，带 ∅ 8 mm 钻孔 |
| 电缆长度 | 1 m （输入/输出） ， 1,5 m （区域耦合），最大 30 m |
| 注意 | 扁平缆线的布线具有可实现 100 个致动循环的设计 |
| 高度 | 27,5 mm |
| 宽度 | 131,5 mm |
| 长度 | 54 mm |
