倍加福

VAZ-2FK-G10-BRIDGE

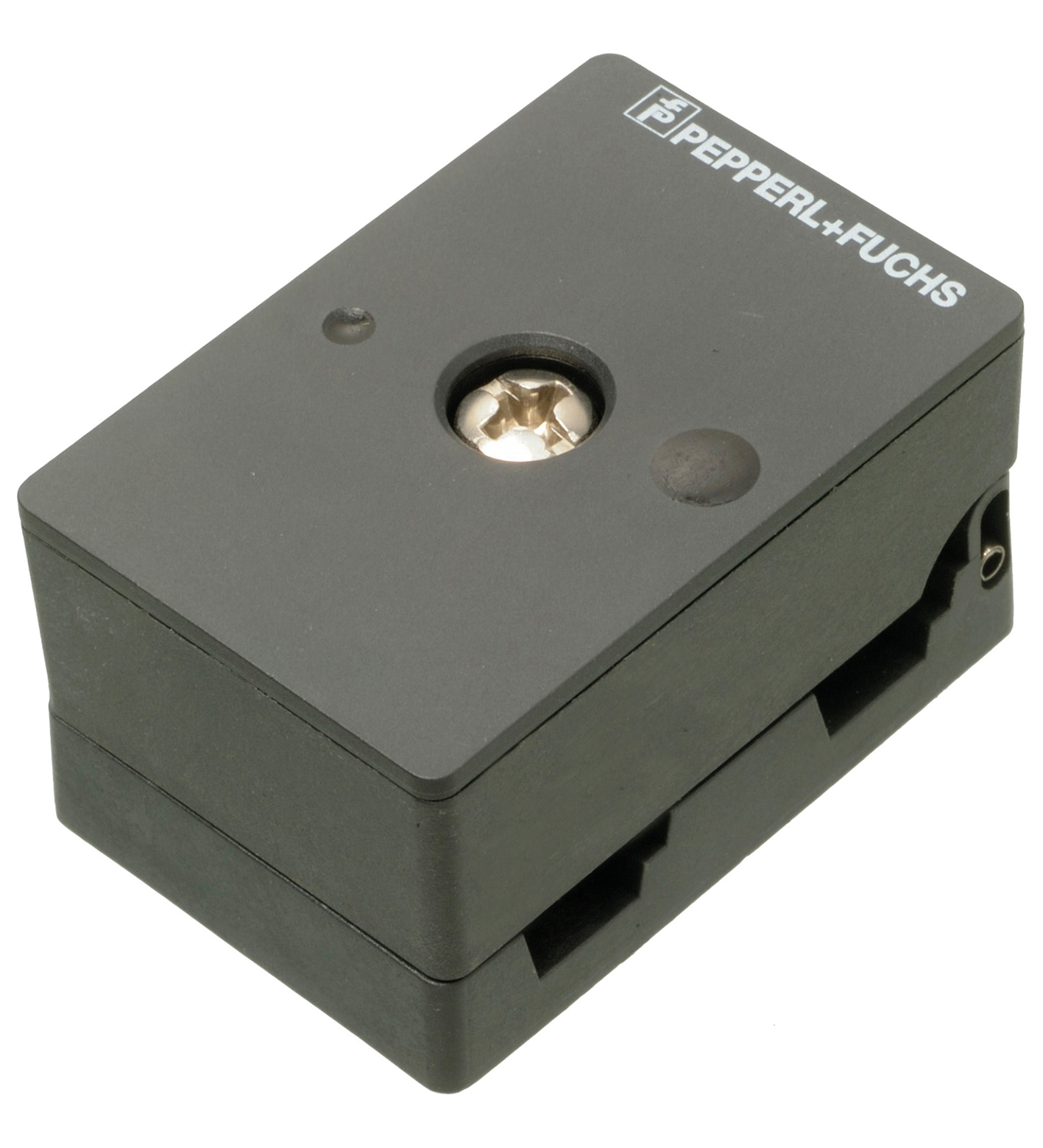

VAZ-2FK-G10-BRIDGE AS-Interface 分线盒

分线盒 G10，用于将扁平缆线接至扁平缆线

TECHNICAL DATA

规格参数

通用规格

结构类型	扁平缆线端子
额定工作电压	≤ 60 V PELV
额定工作电流	≤ 8 A
防护等级	III
电流负载容量	12 A 导线横截面积为 2.5 mm2
浪涌保护	过电压类别 III
符合标准	符合标准
防护等级EN 60529:2000	防护等级EN 60529:2000
防护等级	EN 60529:2000
UL 认证	cULus 认证，1 类机壳
应用用于 NFPA 79 应用最高许可工作电压max. 32 V	应用用于 NFPA 79 应用最高许可工作电压max. 32 V
UL 文件编号	E223772
应用	用于 NFPA 79 应用
最高许可工作电压	max. 32 V
环境温度	-25 ... 75 °C (-13 ... 167 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
污染程度	3
防护等级	IP67 IP67 / IP68 / IP69K，带扁平缆线 VAZ-FK-S-*

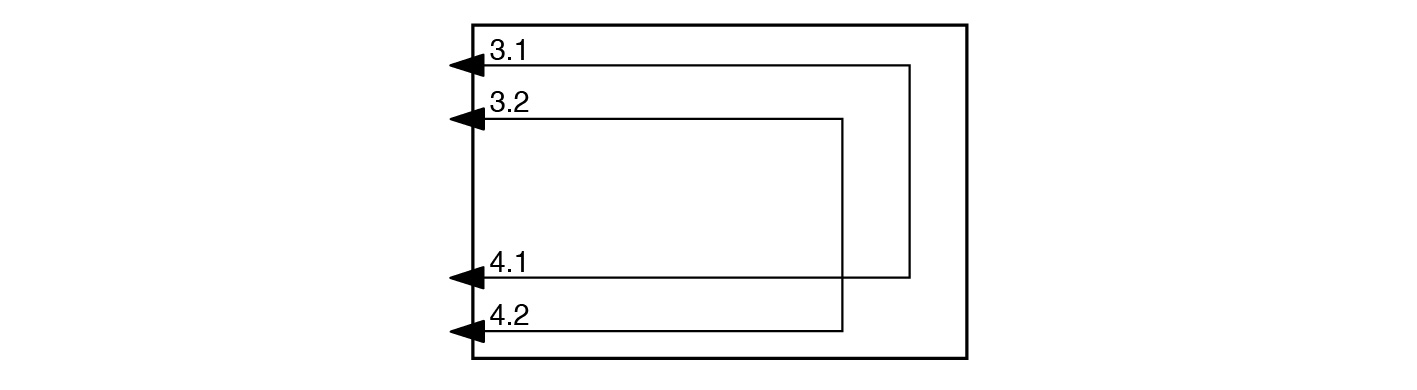

连接	扁平缆线：缆线穿刺法
材料	材料
触点铜锡合金/金外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303	触点铜锡合金/金外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303
质量	40 g
紧固螺丝的紧固扭矩	1,65 Nm

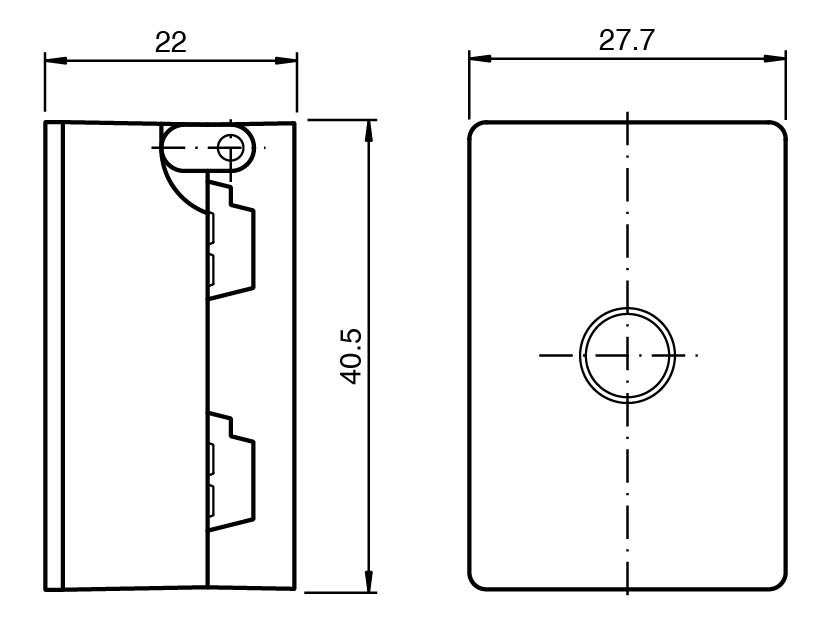

尺寸	尺寸
高度22 mm宽度27,7 mm长度40,5 mm	高度22 mm宽度27,7 mm长度40,5 mm
触点	铜锡合金/金
外壳	PBT PC
安装螺丝	不锈钢 1.4305 / AISI 303
高度	22 mm
宽度	27,7 mm
长度	40,5 mm
