TECHNICAL DATA
规格参数
通用规格

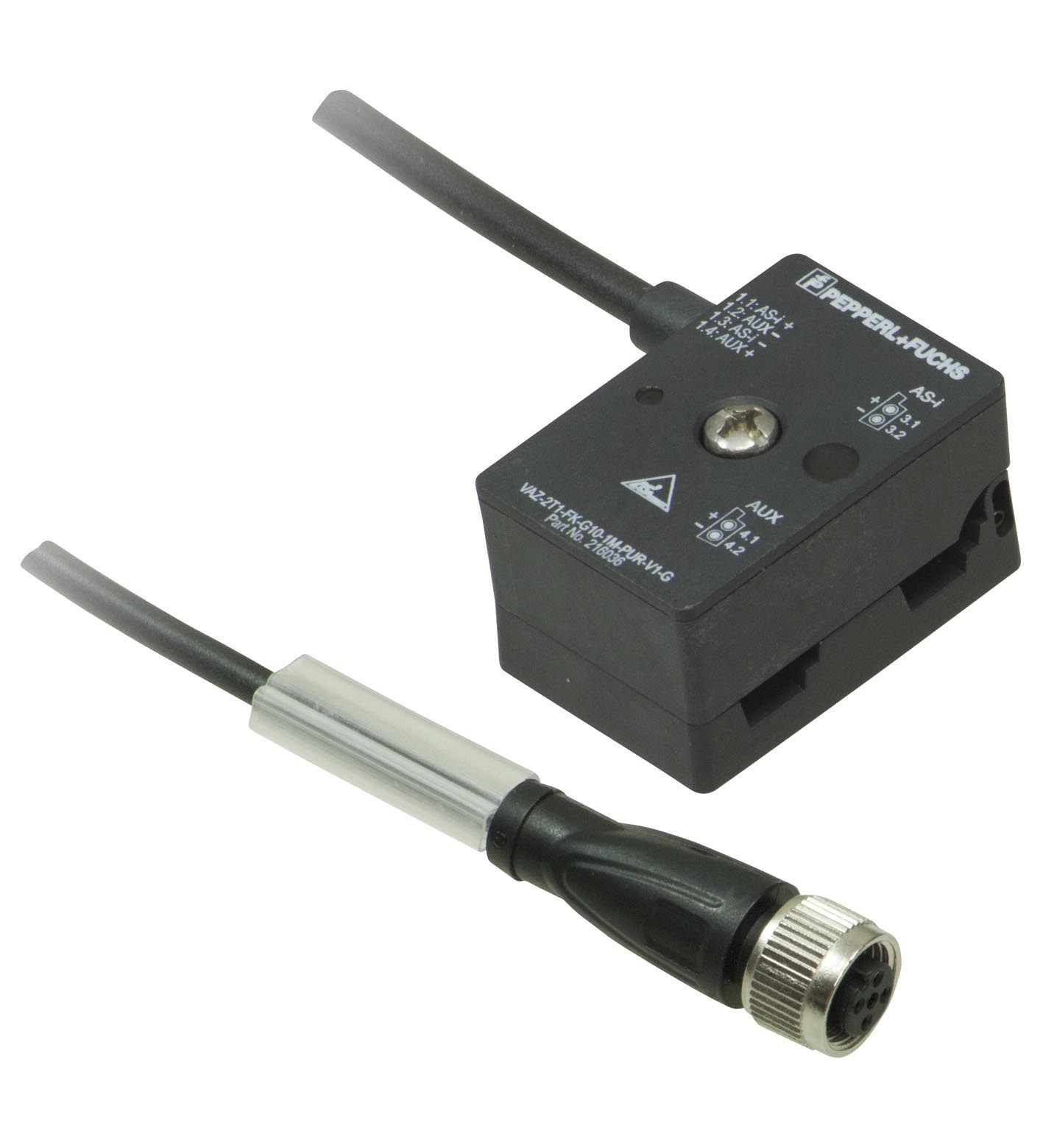

| 结构类型 | 直型插座扁平缆线端子（AS-Interface/外部辅助电源） |
|---|---|
| 额定工作电压 | ≤ 60 V PELV |
| 额定工作电流 | ≤ 3 A AS-Interface， ≤ 3 A AUX |
| 防护等级 | III |
| 电流负载容量 | 最大 4 A |
| 浪涌保护 | 过电压类别 III |
| 脉冲耐受电压 | 800 V |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000 | 防护等级EN 60529:2000 |
| 防护等级 | EN 60529:2000 |
| UL 认证 | cULus 认证，1 类机壳 |
| 应用用于 NFPA 79 应用最高许可工作电压max. 32 V | 应用用于 NFPA 79 应用最高许可工作电压max. 32 V |
| UL 文件编号 | E223772 |
| 应用 | 用于 NFPA 79 应用 |
| 最高许可工作电压 | max. 32 V |
| 环境温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 污染程度 | 3 |
| 防护等级 | IP67 IP67 / IP68 / IP69K，带扁平缆线 VAZ-FK-S-* |

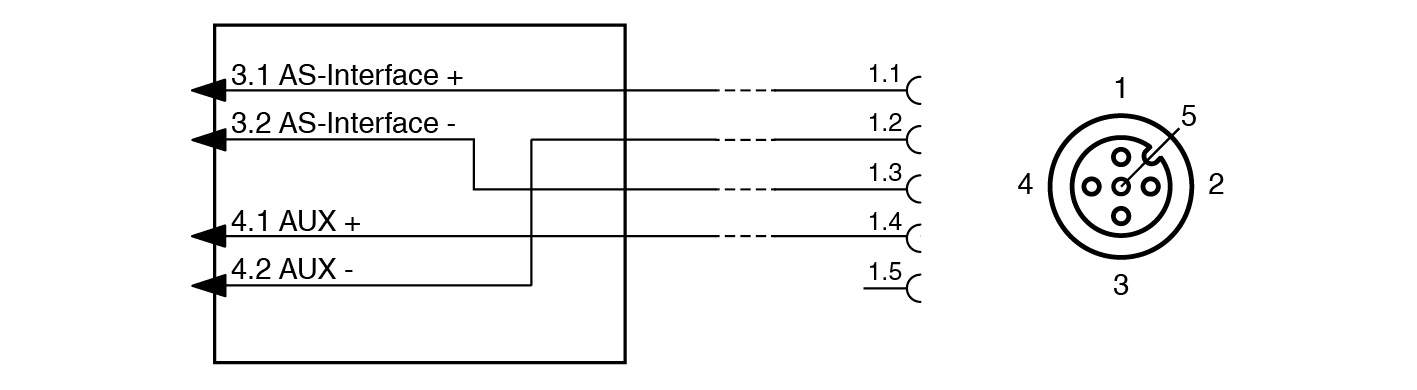

| 连接 | 扁平缆线 AS-Interface：缆线穿刺法扁平缆线外部辅助电源 UAUX：绝缘穿刺技术插头连接：M12 x 1 插座 (V1) |
| 材料 | 材料 |
| 触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR安装螺丝不锈钢 1.4305 / AISI 303 | 触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR安装螺丝不锈钢 1.4305 / AISI 303 |
| 电缆 | 电缆 |
| 护套直径∅4.3 mm颜色黑色线芯4 x 0.34 mm2长度L5 m | 护套直径∅4.3 mm颜色黑色线芯4 x 0.34 mm2长度L5 m |
| 质量 | 180 g |
| 紧固螺丝的紧固扭矩 | 1,65 Nm |

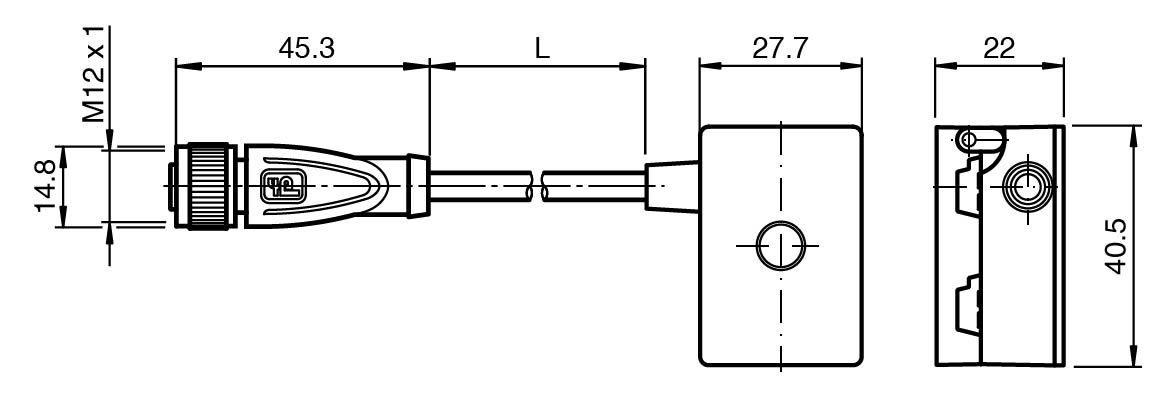

| 尺寸 | 尺寸 |
| 高度22 mm宽度27,7 mm长度40,5 mm | 高度22 mm宽度27,7 mm长度40,5 mm |
| 触点 | 铜锡合金/金 |
| 外壳 | PBT PC |
| 主体 | 黑色 PUR |
| 电缆 | PUR |
| 安装螺丝 | 不锈钢 1.4305 / AISI 303 |
| 护套直径 | ∅4.3 mm |
| 颜色 | 黑色 |
| 线芯 | 4 x 0.34 mm2 |
| 长度 | 5 m |
| 高度 | 22 mm |
| 宽度 | 27,7 mm |
| 长度 | 40,5 mm |
