VAZ-2T8-G11-F

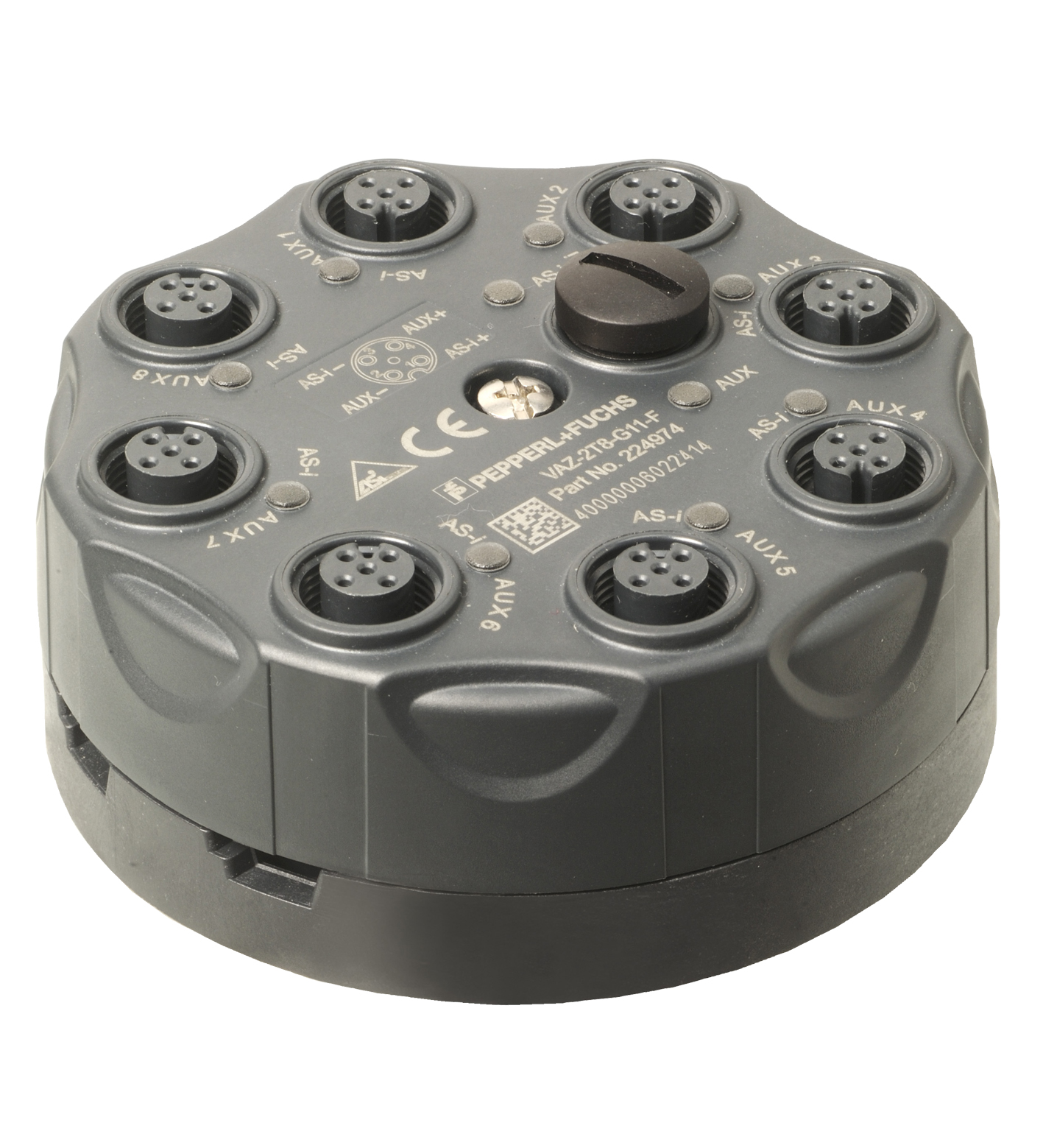

VAZ-2T8-G11-F AS-Interface 分线盒

订货号: 224974
产品分类: 分线盒

分线盒，扁平缆线，用于将 AS interface 和辅助电源分接至 8 个 M12 连接器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

指示灯/操作方法

LED AS-i	AS-Interface 电压；双 LED（绿色/红色）绿色：电压正常红色：反向电压
LED AUX	外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压
额定工作电压	≤ 32 V PELV ( AS-Interface ，外部辅助电源 AUX )
额定工作电流	≤ 4 A
防护等级	III
浪涌保护	过电压类别 III
脉冲耐受电压	800 V
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013	指令 2014/30/EUEN 62026-2:2013
指令 2014/30/EU	EN 62026-2:2013
防护等级	EN 60529:2000
AS-Interface	EN 62026-2:2013
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
相对湿度	85 % ，无冷凝
气候条件	仅供室内使用
海拔高度	≤ 2000 m 高于 MSL
污染程度	3
防护等级	IP67，符合 EN 60529 标准

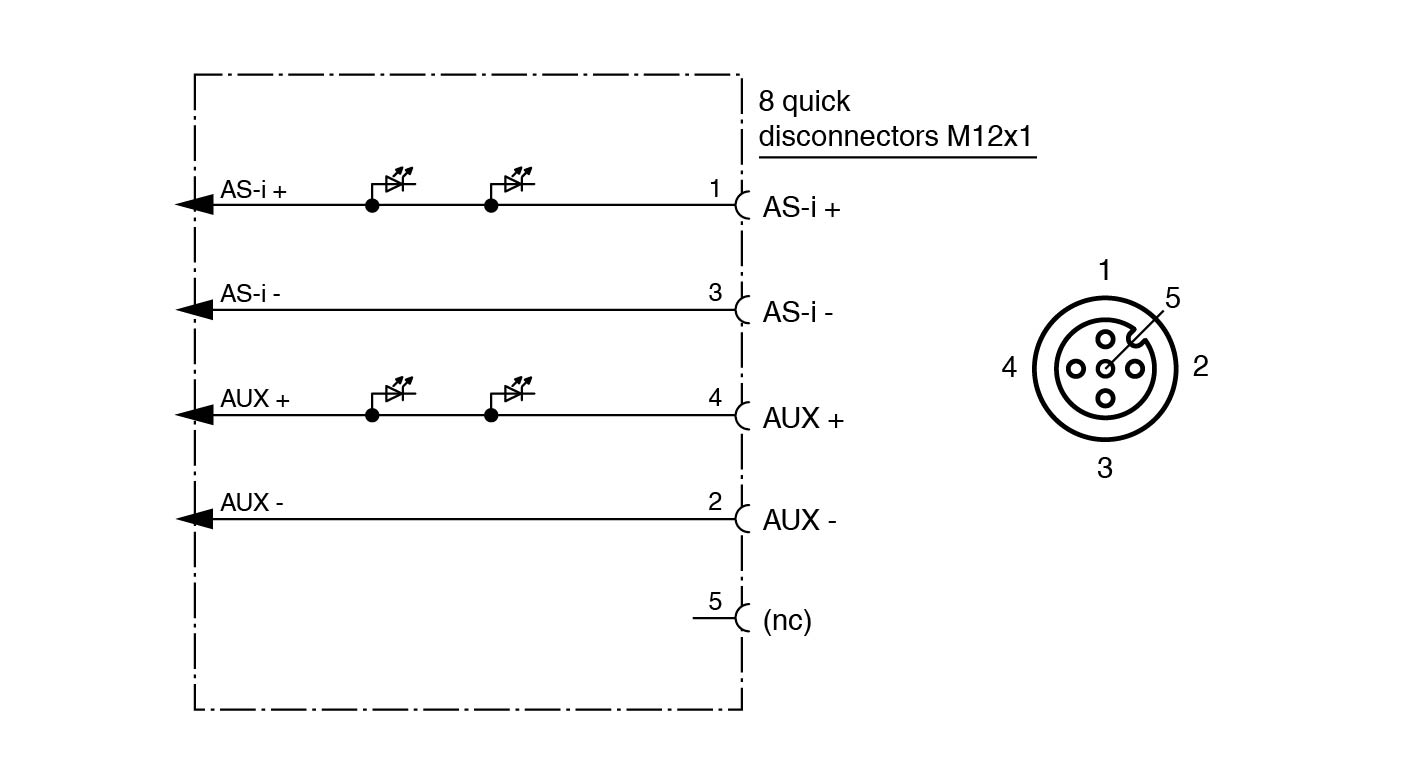

连接	扁平缆线 AS-Interface：缆线穿刺法扁平缆线外部辅助电源 UAUX：绝缘穿刺技术插头连接：M12 x 1 插座 (V1)
材料	材料
触点铜锡合金/金外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303	触点铜锡合金/金外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303
质量	120 g
拧紧扭矩，外壳螺丝	1,8 Nm
拧紧扭矩，缆线密封接头	0.4 Nm

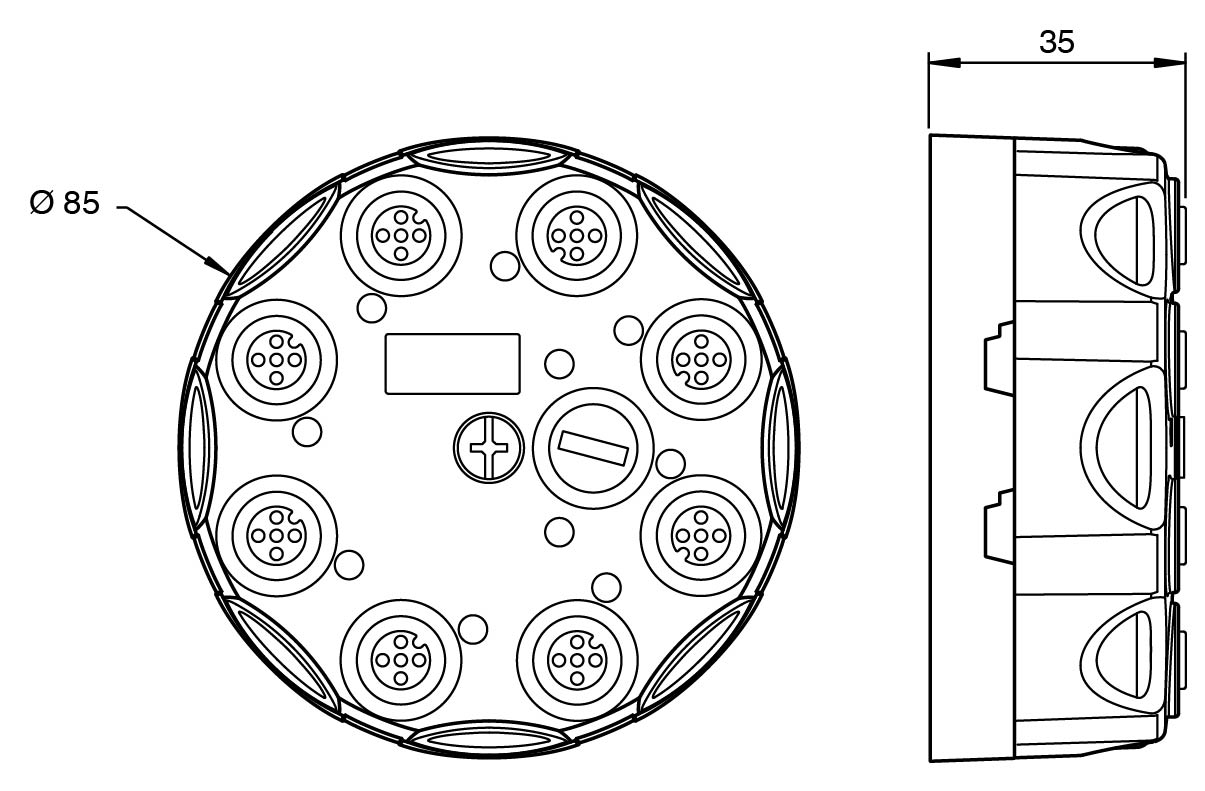

尺寸	尺寸
高度35 mm直径85 mm	高度35 mm直径85 mm
安装	安装板
触点	铜锡合金/金
外壳	PBT PC
安装螺丝	不锈钢 1.4305 / AISI 303
高度	35 mm
直径	85 mm
