产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| UL 文件编号 | E310133 |
|---|---|
| 额定电压 | 24 V |
| 电流负载容量 | 符合 DIN VDE 0298 第 4 部分表 6 第 4 列 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F) | 固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F) |
| 固定缆线 | -40 ... 85 °C (-40 ... 185 °F) |
| 柔性电缆 | -25 ... 85 °C (-13 ... 185 °F) |

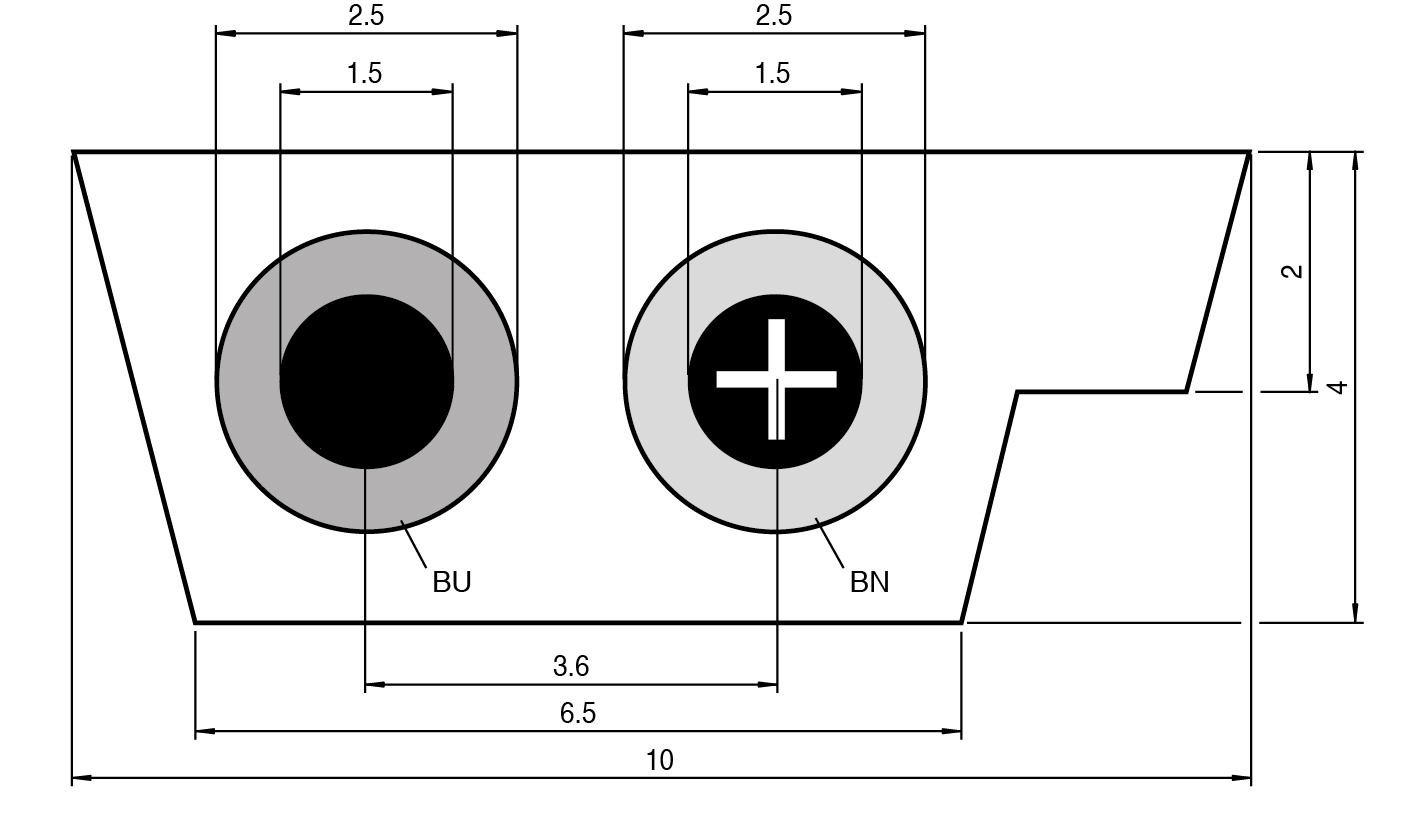

| 线芯横截面积 | 超细镀锡铜线，6 级，符合 DIN VDE 0295 标准横截面积为 1.5 mm2 |
| 弯曲半径 | 最小 50 mm 最小许可弯曲半径，符合 DIN VDE 0298 第 3 部分，表格 2仅允许在缆线的宽侧施加弯曲应力 |
| 拉伸载荷 | 铺设时最大 50 N/mm2 符合 DIN VDE 0298 第 3 部分 |
| 材料 | 材料 |
| 磁芯绝缘热塑性弹性体 (TPE) | 磁芯绝缘热塑性弹性体 (TPE) |
| 电缆 | UL 型 21815 |
| 弯曲半径> 60 mm护套颜色黑色（与 RAL 9005 相似）芯数2芯颜色1 号芯： 棕色 2 号芯： 蓝色 | 弯曲半径> 60 mm护套颜色黑色（与 RAL 9005 相似）芯数2芯颜色1 号芯： 棕色 2 号芯： 蓝色 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 10000000运动速度max. 4 m/s导线距离10 m加速度max. 4 m/s2扭转循环min. 10 mio扭转应力± 180 °/0.5 m | 牵引链循环min. 10000000运动速度max. 4 m/s导线距离10 m加速度max. 4 m/s2扭转循环min. 10 mio扭转应力± 180 °/0.5 m |
| 电缆长度 | 100 m |
| 易燃性 | 易燃性 |
| 电缆阻燃性符合 IEC 60332-1-2 标准 | 电缆阻燃性符合 IEC 60332-1-2 标准 |
| 注意 | 一般耐候性： 抗臭氧和紫外线 |
| 磁芯绝缘 | 热塑性弹性体 (TPE) |
| 弯曲半径 | > 60 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 |
| 牵引链循环 | min. 10000000 |
| 运动速度 | max. 4 m/s |
| 导线距离 | 10 m |
| 加速度 | max. 4 m/s2 |
| 扭转循环 | min. 10 mio |
| 扭转应力 | ± 180 °/0.5 m |
| 电缆 | 阻燃性符合 IEC 60332-1-2 标准 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
