TECHNICAL DATA
规格参数
电气技术规格
| 额定电压 | 30,5 V |
|---|---|
| 电流负载容量 | 符合 DIN VDE 0298 第 4 部分表 6 第 4 列 |
| 导线温度 | 操作模式：90 °C (363 K)短路：200 °C (473 K) |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F) | 固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F) |
| 固定缆线 | -40 ... 85 °C (-40 ... 185 °F) |
| 柔性电缆 | -25 ... 85 °C (-13 ... 185 °F) |

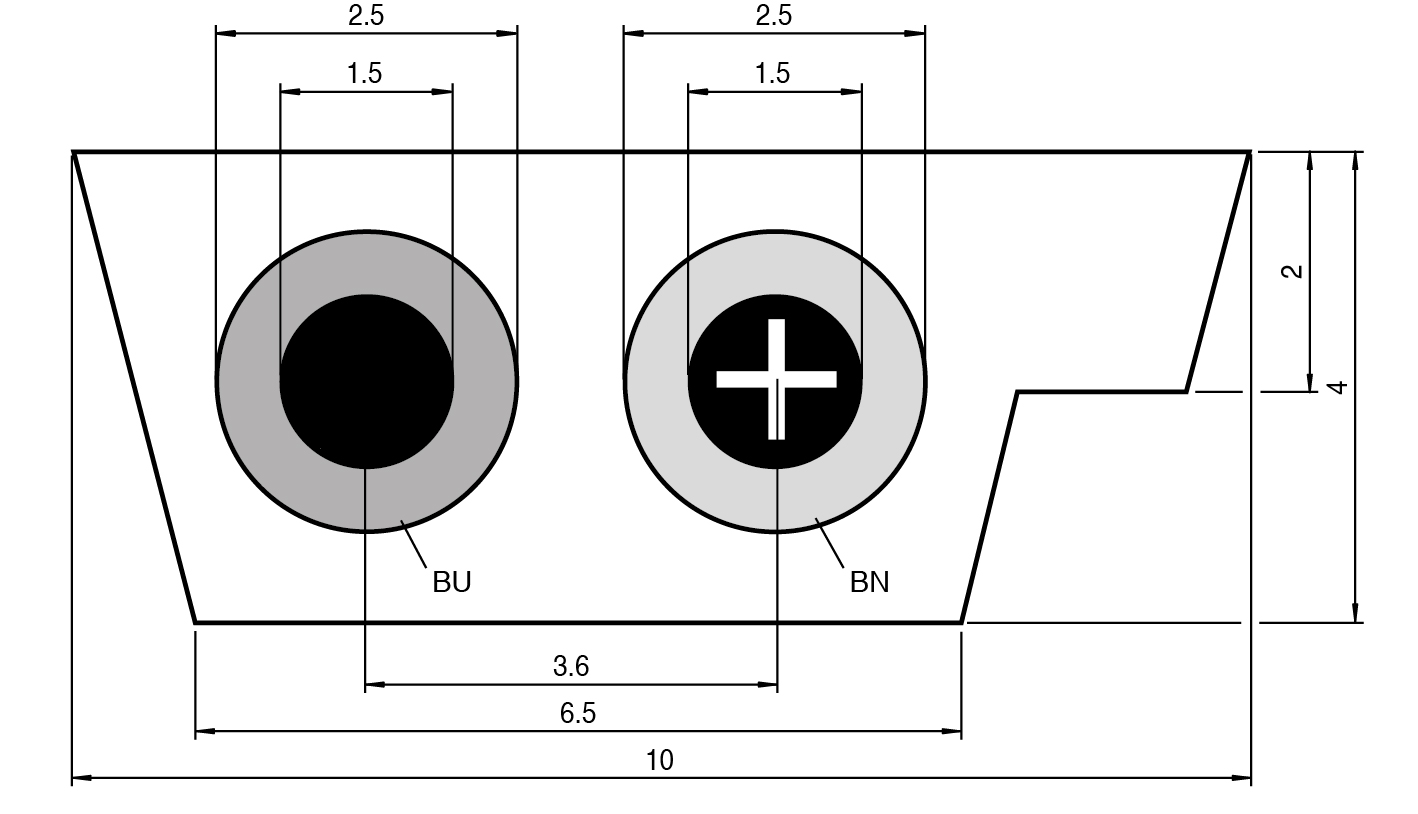

| 线芯横截面积 | 超细镀锡铜线，6 级，符合 DIN VDE 0295 标准横截面积为 1.5 mm2 |
| 弯曲半径 | 最小许可弯曲半径，符合 DIN VDE 0298 第 3 部分，表格 2仅允许在缆线的宽侧施加弯曲应力 |
| 拉伸载荷 | 铺设时最大 50 N/mm2 符合 DIN VDE 0298 第 3 部分 |
| 材料 | 热塑性弹性体 (TPE) 橡胶化合物 EM3，符合 DIN VDE 0207 第 21 部分 |
| 磁芯绝缘热塑性弹性体 (TPE) | 磁芯绝缘热塑性弹性体 (TPE) |
| 电缆 | 电缆 |
| 颜色黄色（类似于 RAL 1012） 黑色“SAFETY”（安全）漆字芯数2芯颜色1 号芯： 棕色 2 号芯： 蓝色 | 颜色黄色（类似于 RAL 1012） 黑色“SAFETY”（安全）漆字芯数2芯颜色1 号芯： 棕色 2 号芯： 蓝色 |
| 电缆长度 | 100 m |
| 注意 | 该缆线适合用作内部区域的总线电源线。只有带黑色护套的缆线才适合外部使用。 |
| 磁芯绝缘 | 热塑性弹性体 (TPE) |
| 颜色 | 黄色（类似于 RAL 1012） 黑色“SAFETY”（安全）漆字 |
| 芯数 | 2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 |
