VAZ-G10-TERM

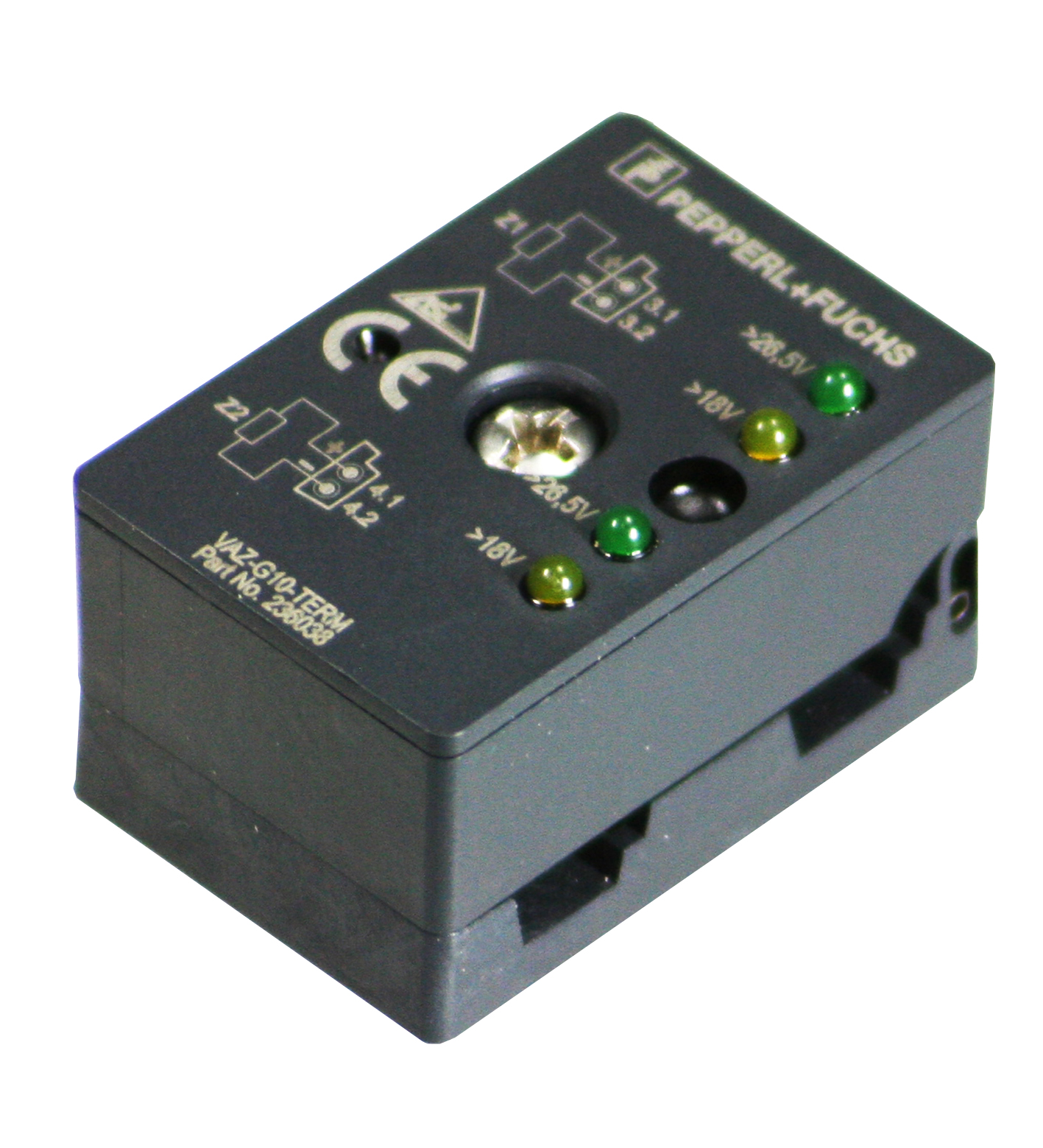

VAZ-G10-TERM 终端电阻

订货号: 236038
产品分类: 附件

无源总线端接 G10

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

AS-Interface 规格	V3.0
UL 文件编号	E223772 “仅用于 NFPA 79 应用”

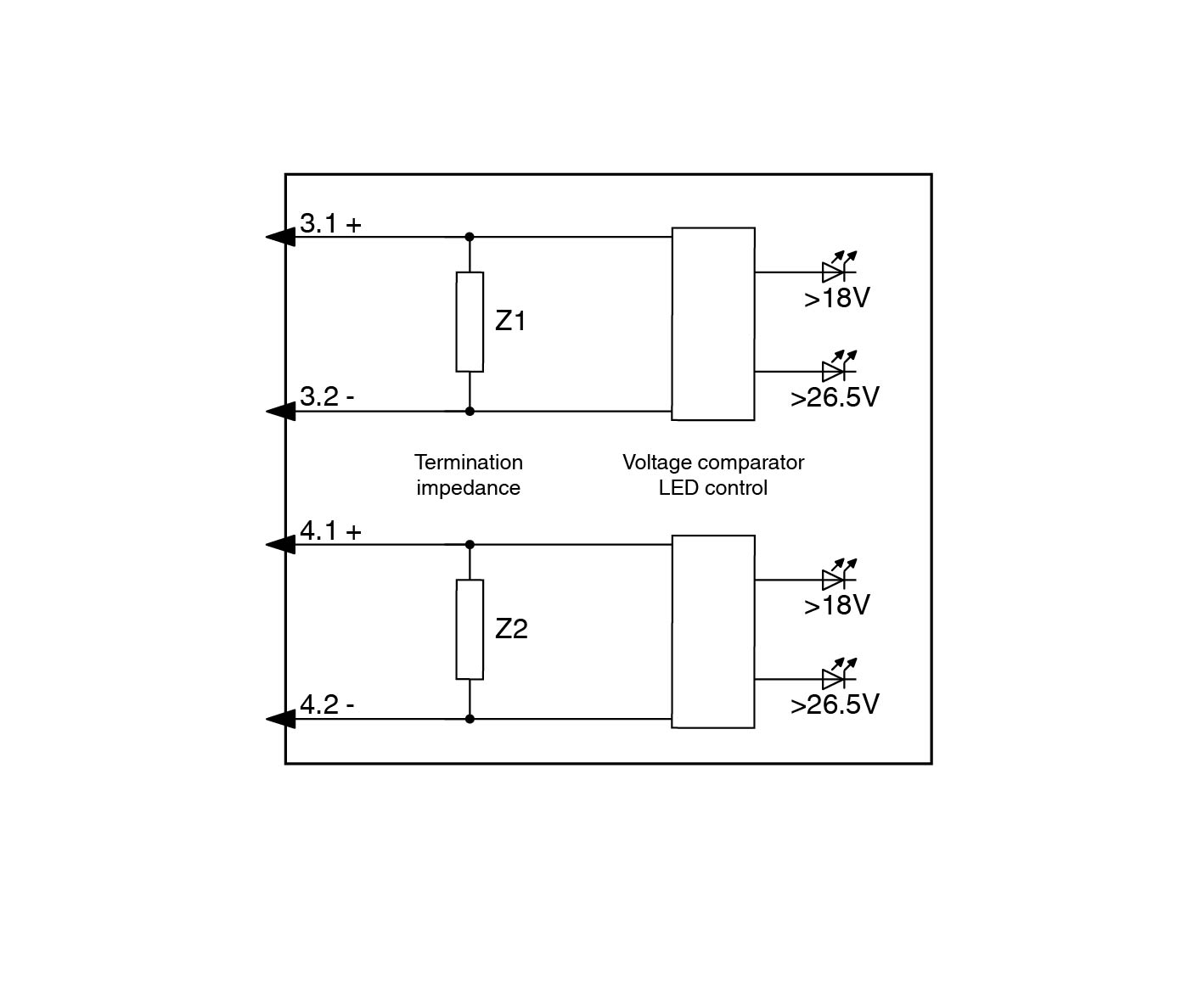

绿色 LED	AS-Interface 电压 > 26 V：LED 灯
黄色 LED	AS-Interface 电压 > 18.5 V：LED 灯
额定工作电压	18,5 ... 31,6 V
额定工作电流	≤ 15 mA 每处连接
防护等级	III
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013+A1:2019	指令 2014/30/EUEN 62026-2:2013+A1:2019
指令 2014/30/EU	EN 62026-2:2013+A1:2019
指令符合性	指令符合性
EMC 指令 2004/108/EC	EMC 指令 2004/108/EC
EMC 指令 2004/108/EC	EMC 指令 2004/108/EC
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013+A1:2019
发射干扰	EN 61000-6-4:2007
AS-Interface	EN 62026-2:2013+A1:2019
抗扰度	EN 61000-6-2:2019 ， EN 61326-1:2021 ， EN 62026-2:2013+A1:2019
UL 认证	cULus 认证，1 类机壳
最高许可环境温度max. 65 °C (max. 149 °F)	最高许可环境温度max. 65 °C (max. 149 °F)
最高许可环境温度	max. 65 °C (max. 149 °F)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
耐冲击和抗振	30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击
抗振性	0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环
防护等级	IP67 IP67 / IP68 / IP69K，带扁平缆线 VAZ-FK-S-*
连接	通过扁平缆线
材料	材料
外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303	外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303
质量	100 g
紧固螺丝的紧固扭矩	1,65 Nm

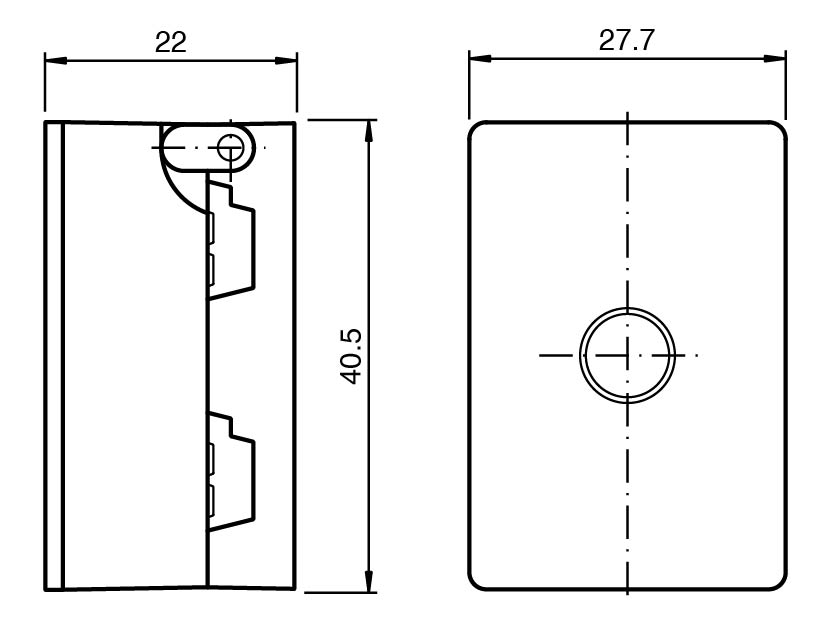

尺寸	尺寸
高度22 mm宽度27,7 mm长度40,5 mm	高度22 mm宽度27,7 mm长度40,5 mm
外壳	PBT PC
安装螺丝	不锈钢 1.4305 / AISI 303
高度	22 mm
宽度	27,7 mm
长度	40,5 mm
