VAZ-T1-FK-2M-PUR-V3-WR

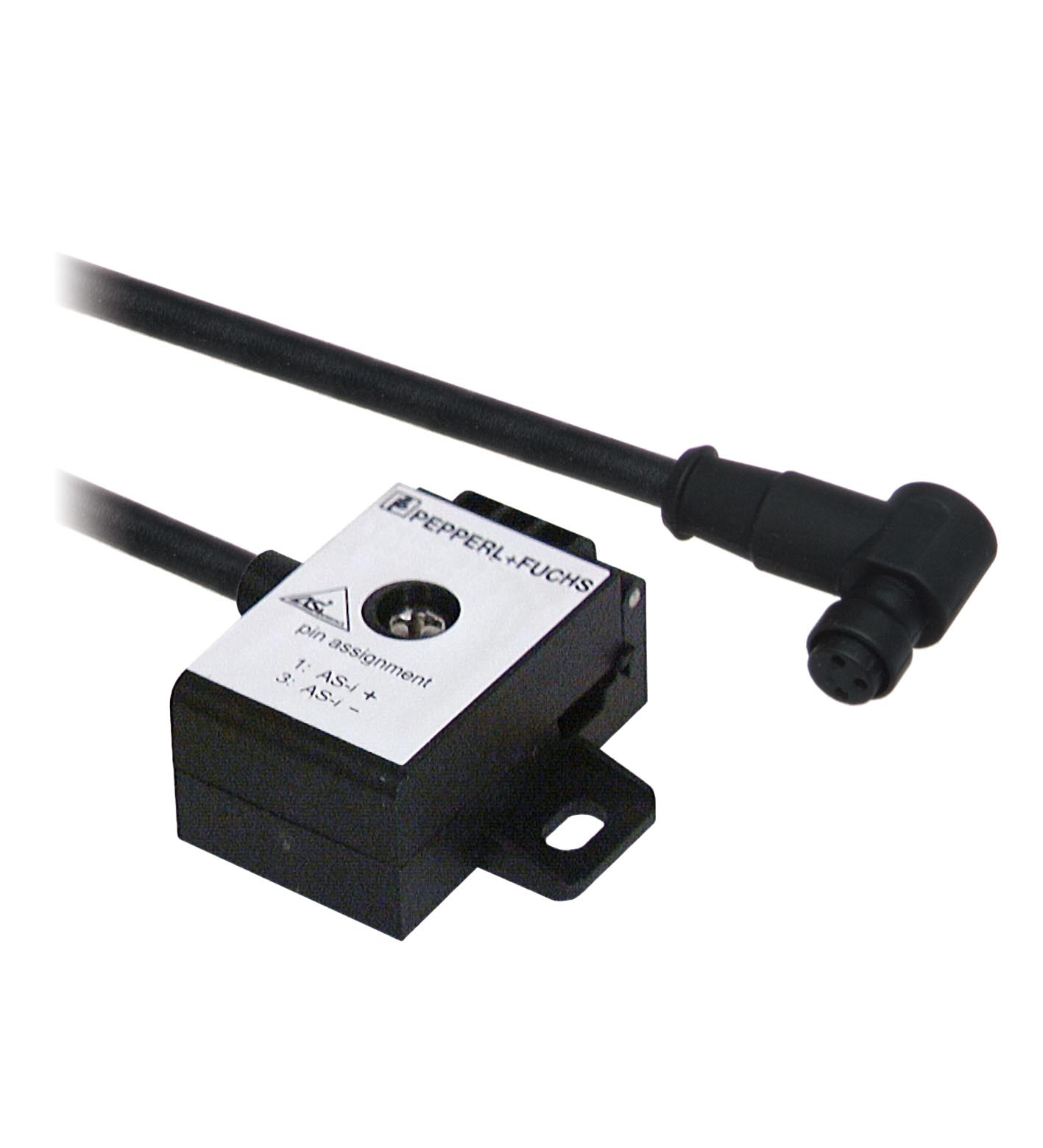

VAZ-T1-FK-2M-PUR-V3-WR AS-Interface 分线盒

分线盒，用于将 AS-Interface 连接至 M8 圆形连接器

TECHNICAL DATA

规格参数

通用规格

结构类型	直角插座AS-Interface 扁平缆线，端子盒
额定工作电压	≤ 35 V PELV ( AS-Interface )
额定工作电流	≤ 3 A
符合标准	符合标准
防护等级EN 60529:2000	防护等级EN 60529:2000
防护等级	EN 60529:2000
环境温度	-25 ... 75 °C (-13 ... 167 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
污染程度	3
接触件	弹簧式接触插座
防护等级	IP67 / IP68 / IP69k

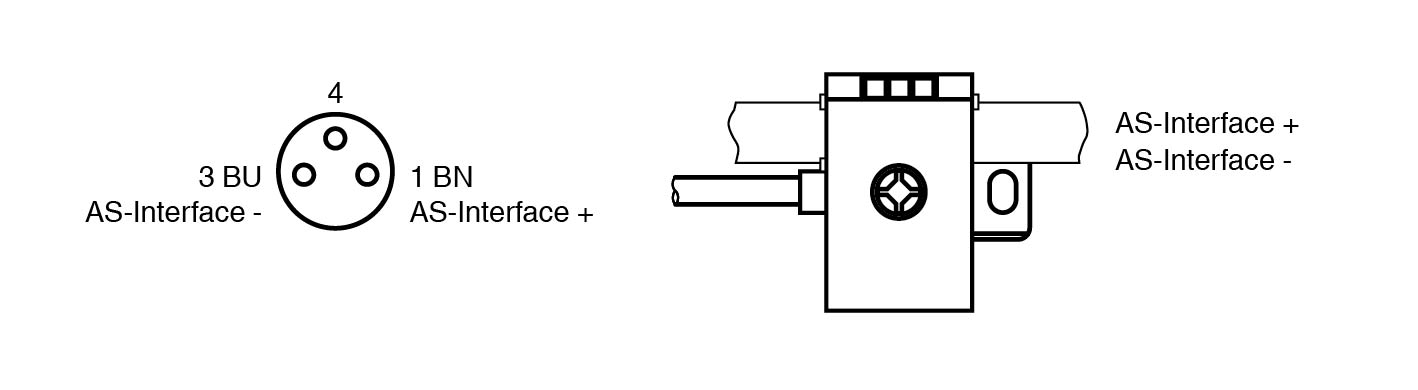

连接	AS-Interface 扁平缆线：缆线穿刺法连接器：M8 x 1 (V3)
材料	材料
触点铜锡合金接触表面金外壳PA 66-GF25 Ultramid主体黑色 PUR电缆PUR	触点铜锡合金接触表面金外壳PA 66-GF25 Ultramid主体黑色 PUR电缆PUR
电缆	细线，柔软
护套直径∅ 4 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色黑色线芯2 x 0.25 mm2长度L2 m	护套直径∅ 4 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式颜色黑色线芯2 x 0.25 mm2长度L2 m
紧固螺丝的紧固扭矩	1,65 Nm
触点	铜锡合金
接触表面	金
外壳	PA 66-GF25 Ultramid
主体	黑色 PUR
电缆	PUR
护套直径	∅ 4 mm
弯曲半径	> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式
颜色	黑色
线芯	2 x 0.25 mm2
长度	2 m
