VAZ-T1-FK-G10-3M-PUR-V1-GV4A

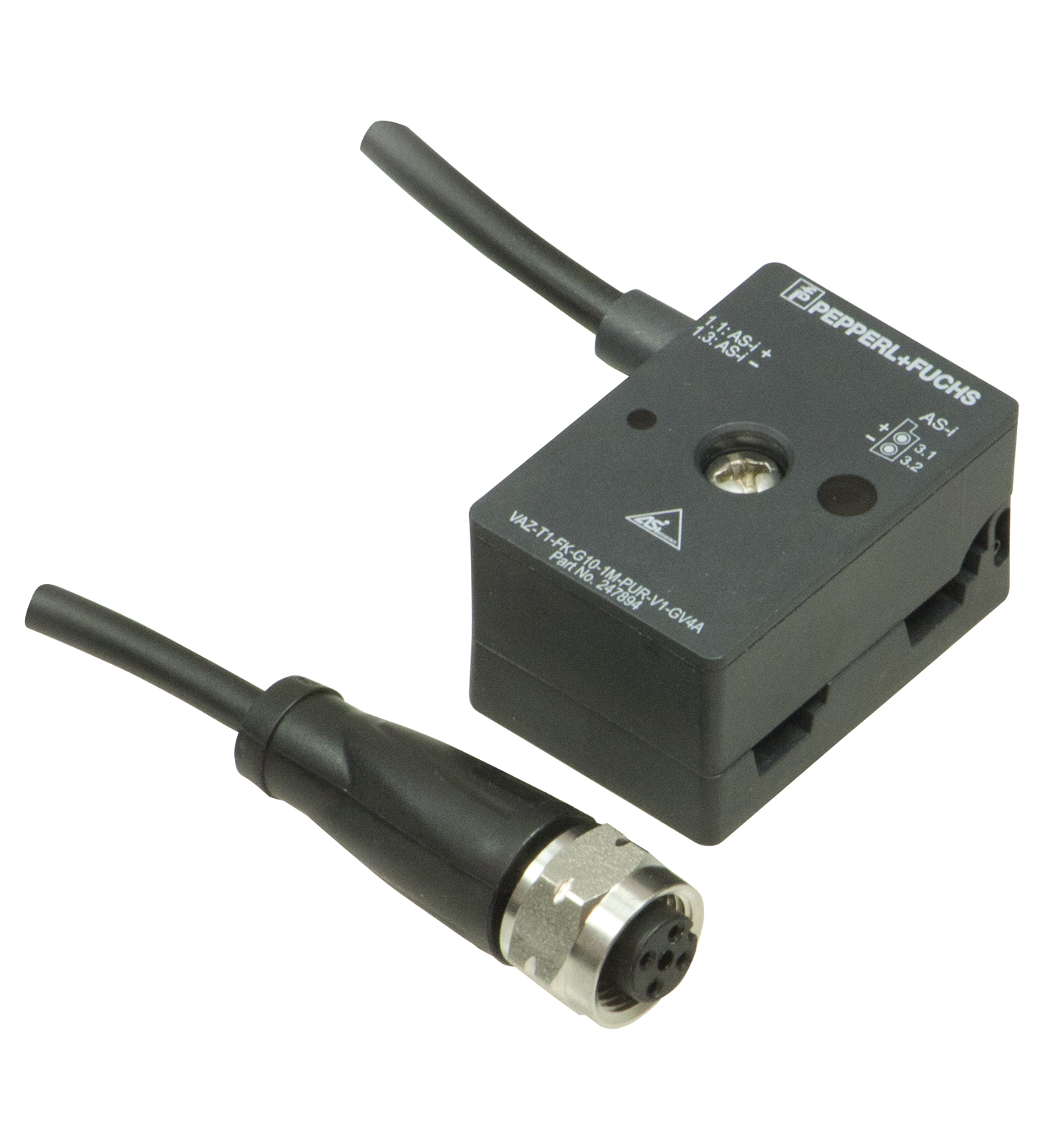

VAZ-T1-FK-G10-3M-PUR-V1-GV4A AS-Interface 分线盒

订货号: 301178
产品分类: 分线盒

G10 分线盒，用于将 AS-Interface 连接至 1 x M12 圆形插塞式连接器，带不锈钢盖螺母

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

结构类型	直型插座扁平缆线端子 AS-Interface
额定工作电压	≤ 60 V PELV
额定工作电流	≤ 4 A
防护等级	III
浪涌保护	过电压类别 III
符合标准	符合标准
防护等级EN 60529:2000	防护等级EN 60529:2000
防护等级	EN 60529:2000
UL 认证	cULus 认证，1 类机壳
应用用于 NFPA 79 应用最高许可工作电压max. 32 V最大允许工作电流max. 3 A最高许可环境温度max. 55 °C (max. 131 °F)	应用用于 NFPA 79 应用最高许可工作电压max. 32 V最大允许工作电流max. 3 A最高许可环境温度max. 55 °C (max. 131 °F)
UL 文件编号	E223772
应用	用于 NFPA 79 应用
最高许可工作电压	max. 32 V
最大允许工作电流	max. 3 A
最高许可环境温度	max. 55 °C (max. 131 °F)
环境温度	-25 ... 75 °C (-13 ... 167 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
污染程度	3
防护等级	IP67 IP67 / IP68 / IP69K，带扁平缆线 VAZ-FK-S-*

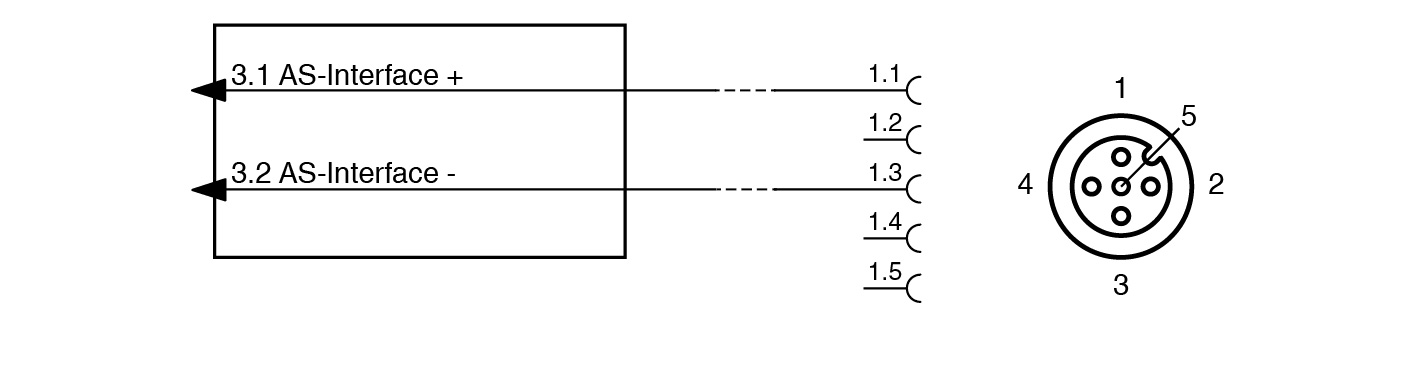

连接	扁平缆线 AS-Interface：缆线穿刺法插头连接：M12 x 1 插座 (V1)
材料	材料
触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR开槽螺母不锈钢 1.4404 / AISI 316L安装螺丝不锈钢 1.4305 / AISI 303	触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR开槽螺母不锈钢 1.4404 / AISI 316L安装螺丝不锈钢 1.4305 / AISI 303
电缆	电缆
护套直径∅4.3 mm颜色黑色线芯2 x 0.5 mm2长度L3 m	护套直径∅4.3 mm颜色黑色线芯2 x 0.5 mm2长度L3 m
质量	75 g
紧固螺丝的紧固扭矩	1,65 Nm

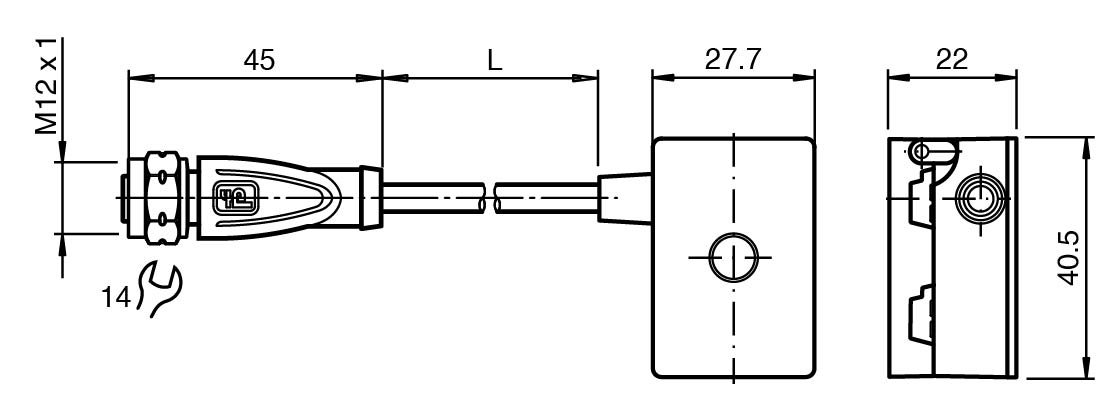

尺寸	尺寸
高度22 mm宽度27,7 mm长度40,5 mm	高度22 mm宽度27,7 mm长度40,5 mm
注意	未使用的扁平缆线连接器密封保存。
触点	铜锡合金/金
外壳	PBT PC
主体	黑色 PUR
电缆	PUR
开槽螺母	不锈钢 1.4404 / AISI 316L
安装螺丝	不锈钢 1.4305 / AISI 303
护套直径	∅4.3 mm
颜色	黑色
线芯	2 x 0.5 mm2
长度	3 m
高度	22 mm
宽度	27,7 mm
长度	40,5 mm
