VAZ-T1-FK-G10-CLAMP1

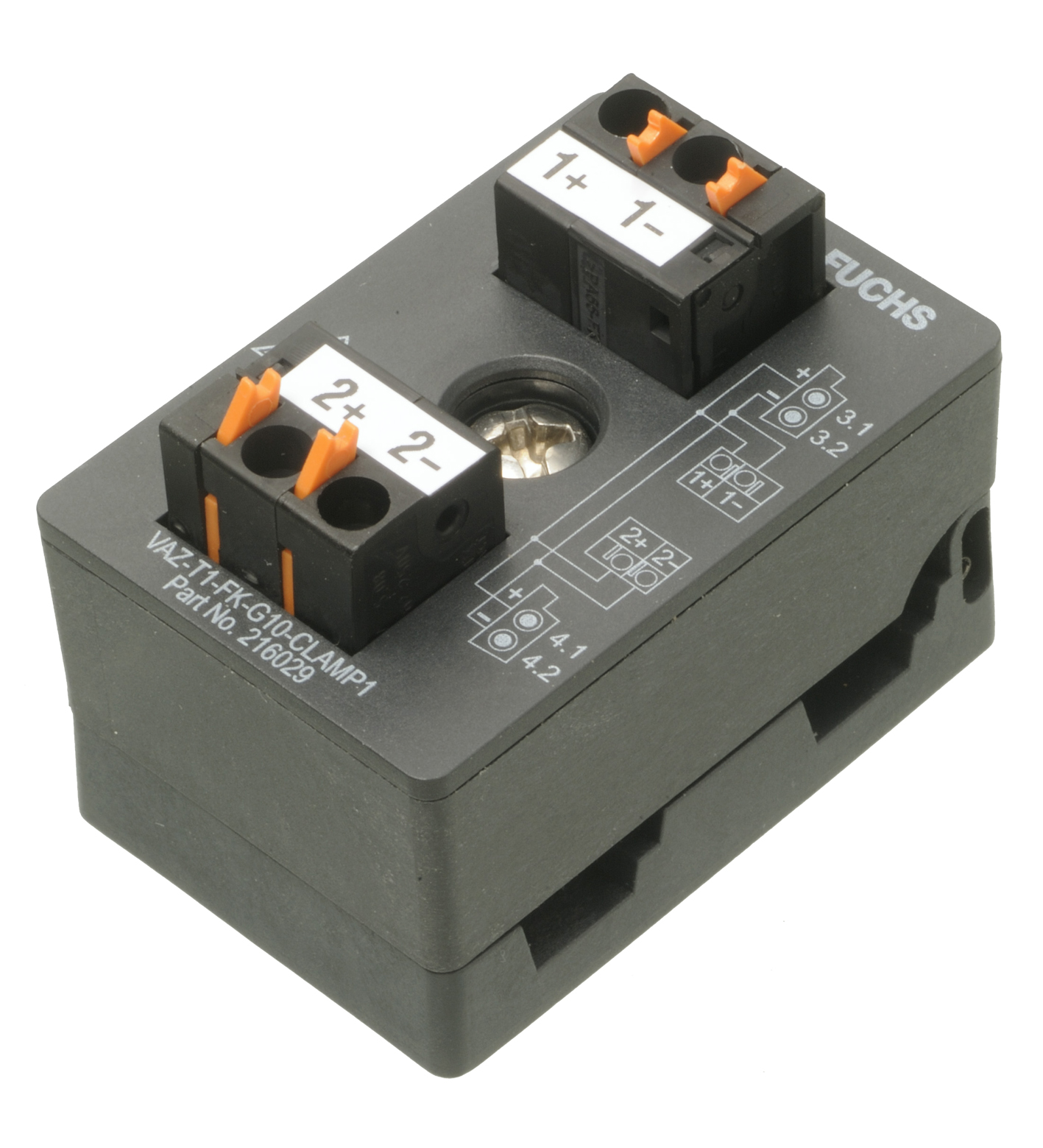

VAZ-T1-FK-G10-CLAMP1 AS-Interface 分线盒

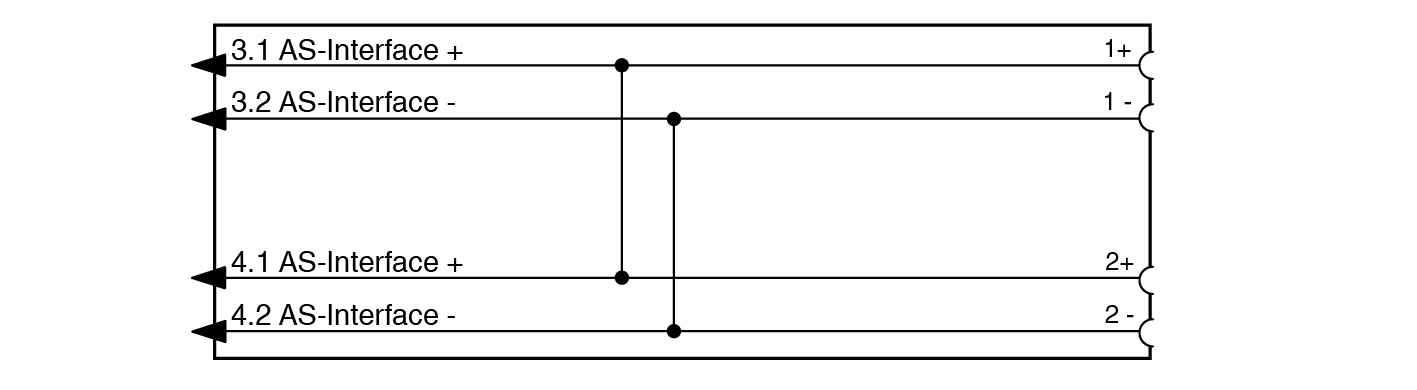

分线盒 G10，用于将 2 个 AS-Interface 分接至 2 个双端子

TECHNICAL DATA

规格参数

通用规格

结构类型	弹簧端子扁平缆线端子
额定工作电压	≤ 60 V PELV
额定工作电流	≤ 8 A
防护等级	III
浪涌保护	过电压类别 III
符合标准	符合标准
防护等级EN 60529:2000	防护等级EN 60529:2000
防护等级	EN 60529:2000
UL 认证	cULus 认证，1 类机壳
应用用于 NFPA 79 应用最高许可工作电压max. 32 V最高许可环境温度max. 55 °C (max. 131 °F)	应用用于 NFPA 79 应用最高许可工作电压max. 32 V最高许可环境温度max. 55 °C (max. 131 °F)
UL 文件编号	E223772
应用	用于 NFPA 79 应用
最高许可工作电压	max. 32 V
最高许可环境温度	max. 55 °C (max. 131 °F)
环境温度	-25 ... 75 °C (-13 ... 167 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
污染程度	2
防护等级	IP20
连接	扁平缆线：缆线穿刺法弹簧端子，最大 1.5 mm2
材料	材料
触点铜锡合金/金外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303	触点铜锡合金/金外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303
质量	40 g
紧固螺丝的紧固扭矩	1,65 Nm

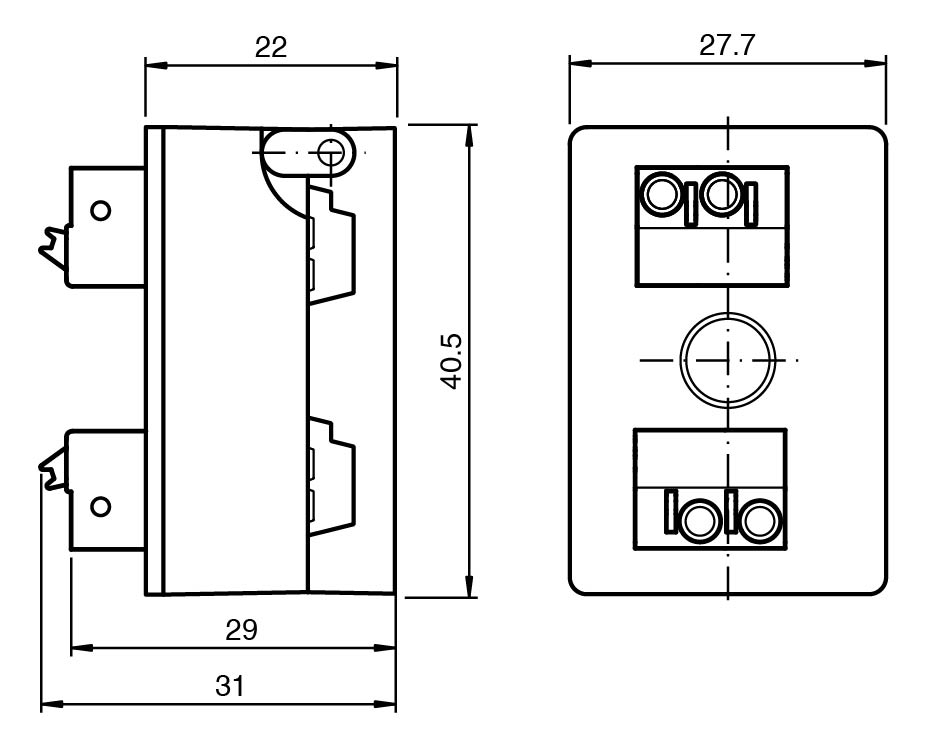

尺寸	尺寸
高度22 mm宽度27,7 mm长度40,5 mm	高度22 mm宽度27,7 mm长度40,5 mm
触点	铜锡合金/金
外壳	PBT PC
安装螺丝	不锈钢 1.4305 / AISI 303
高度	22 mm
宽度	27,7 mm
长度	40,5 mm
