VBA-2A-G11-I-V1

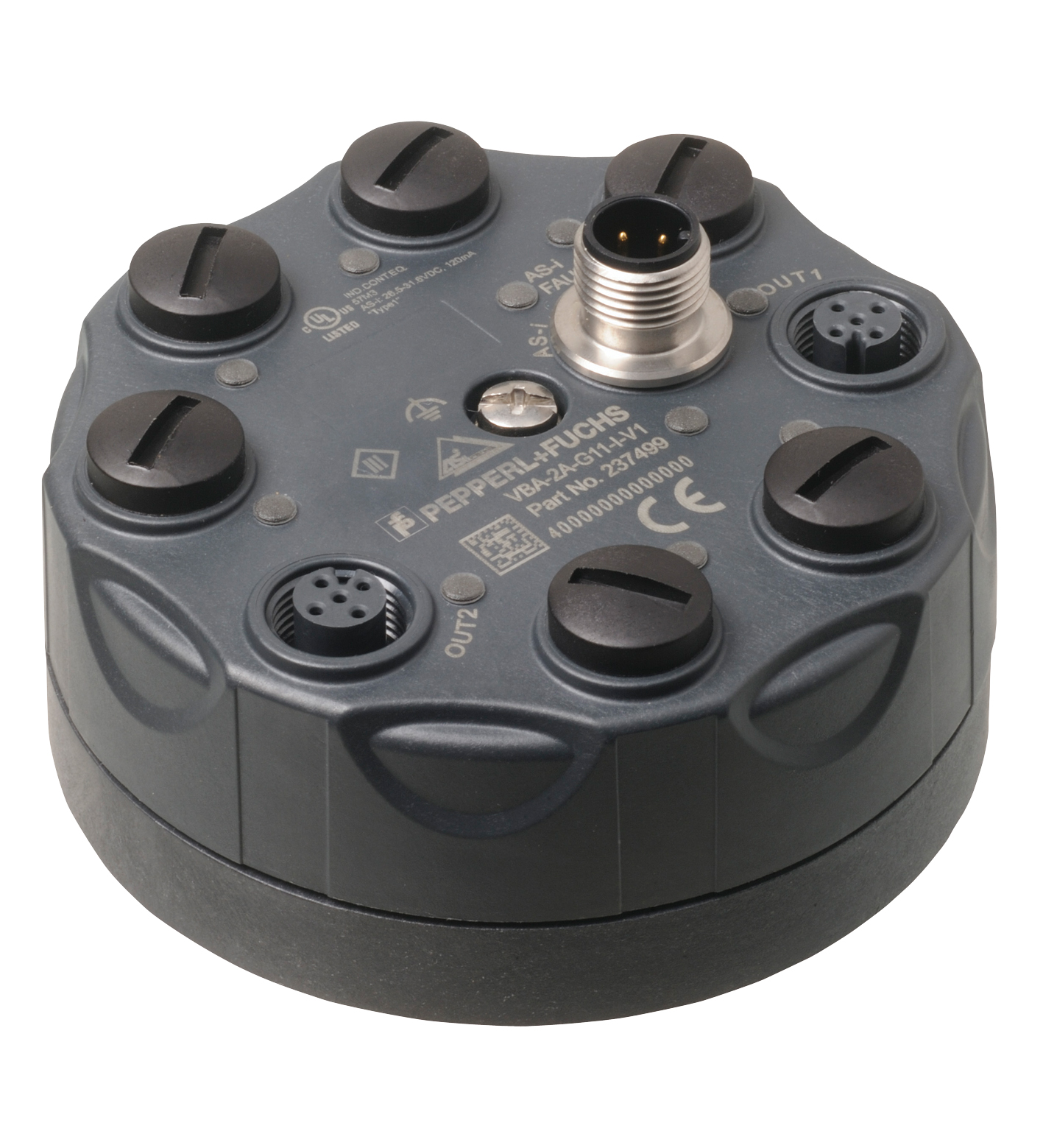

VBA-2A-G11-I-V1 AS-Interface 模拟模块

订货号: 237499
产品分类: 模块

G11 模拟量模块2 路模拟量输出

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	标准从属设备
AS-Interface 规格	V3.0
要求的主设备规格	≥ V2.1
型材	S-7.3.5
IO 代码7ID 代码3ID1 代码FID2 代码5	IO 代码7ID 代码3ID1 代码FID2 代码5
UL 文件编号	E223772
IO 代码	7
ID 代码	3
ID1 代码	F
ID2 代码	5
AS-i/故障 LED	状态显示；多色 LED绿色：正常运行红色：通信故障黄色/红色闪烁：地址为 0绿色/红色闪烁：外围设备故障
模拟 LED	输出信号的状态；黄色 LED黄色：0 mA ≤ I ≤ 23 mA黄色闪烁：导线断开或 I > 23 mA
额定工作电压	26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 100 mA
防护等级	III
浪涌保护	Ue：过电压类别 III，安全隔离型电源 (PELV)

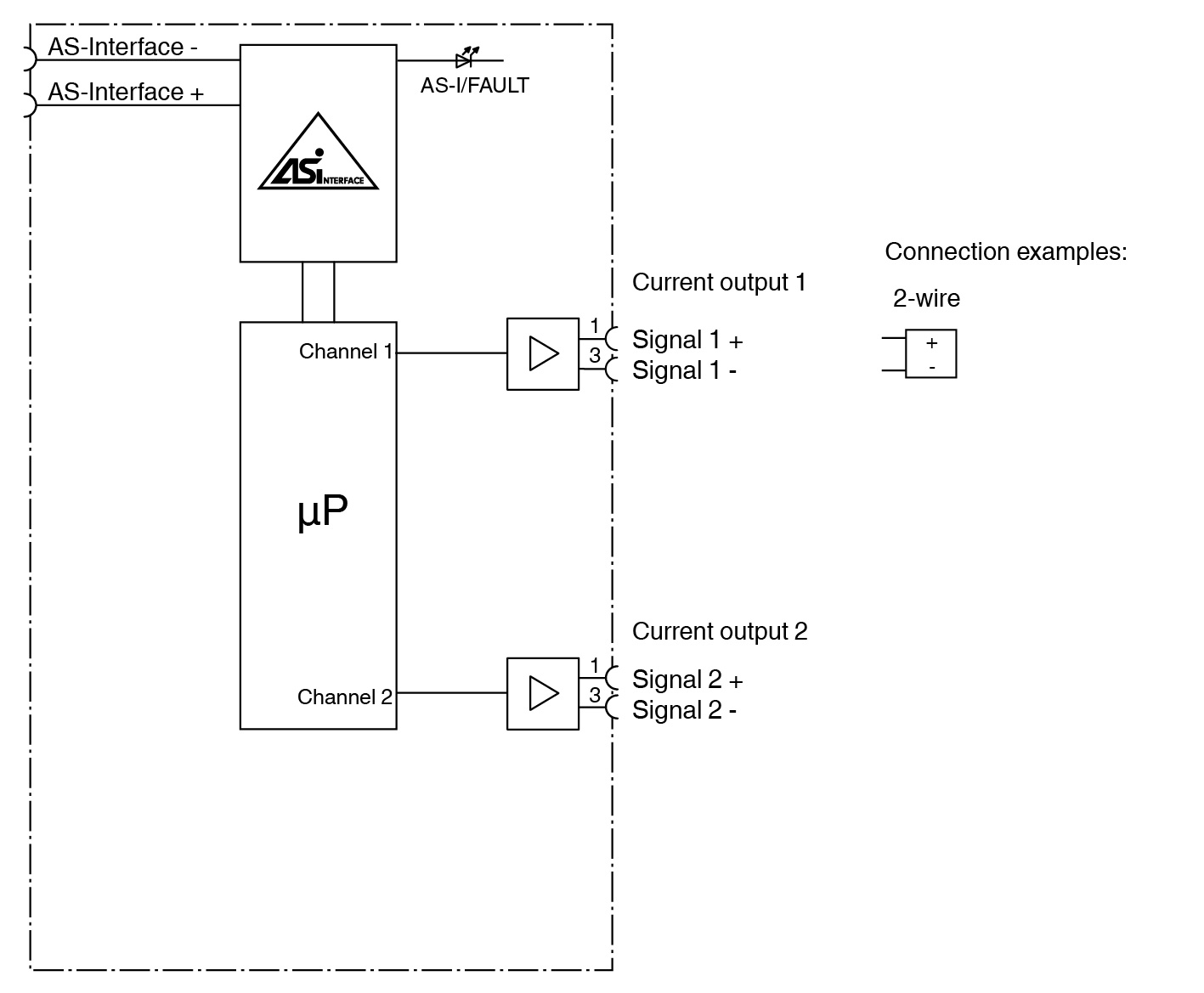

编号/类型	2 路模拟量输出（电流），0 ...20 mA
电源	来自 AS-Interface
负载	max. 600 Ω
分辨率	6 µA
准确度	0,15 % 满量程值
温度影响	1 µA/K
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013	指令 2014/30/EUEN 62026-2:2013
指令 2014/30/EU	EN 62026-2:2013
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013
发射干扰	EN 61000-6-4:2007
AS-Interface	EN 62026-2:2013
抗扰度	EN 61000-6-2:2005、EN 61326-1:2006、IEC 62026-2:2008
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
相对湿度	85 % ，无冷凝
气候条件	仅供室内使用
海拔高度	≤ 2000 m 高于 MSL
污染程度	3
防护等级	IP68 / IP69K
连接	AS-Interface： M12 圆形连接器输出： M12 圆形连接器
材料	材料
外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303	外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303
质量	200 g
拧紧扭矩，外壳螺丝	1,8 Nm
拧紧扭矩，缆线密封接头	0.4 Nm

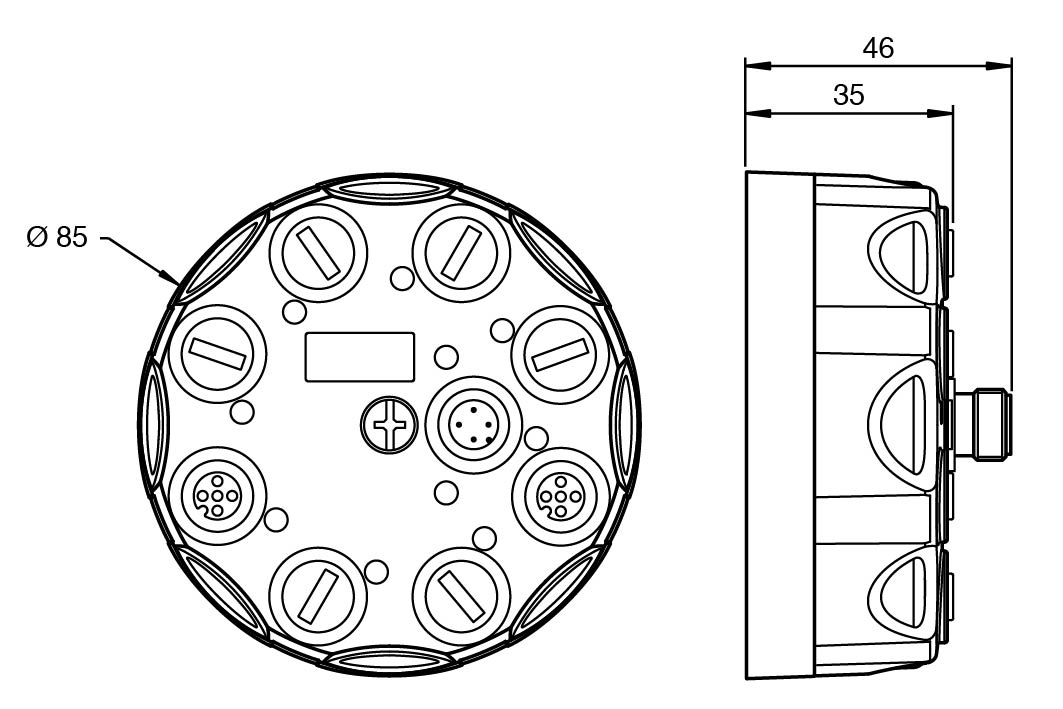

尺寸	尺寸
高度35 mm直径85 mm	高度35 mm直径85 mm
安装	安装板
外壳	PBT PC
安装螺丝	不锈钢 1.4305 / AISI 303
高度	35 mm
直径	85 mm
