产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

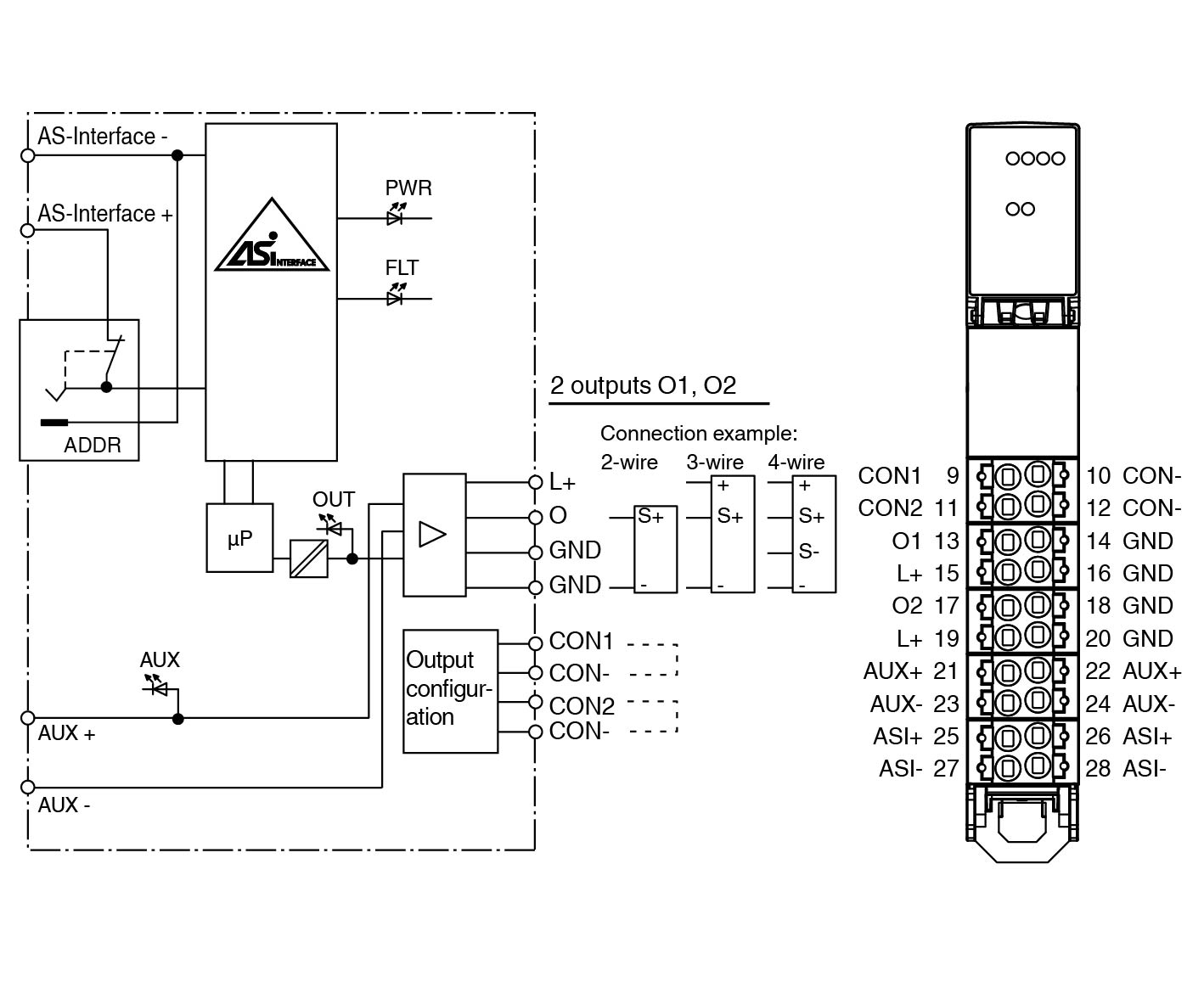

| 从属设备类型 | 标准从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| UL 文件编号 | E223772 |
| 平均无故障时间 | 197 a |
| LED 故障 | 故障指示：红色 LED红色：通信错误或地址为 0红色闪烁：外围设备故障 |
| LED PWR | AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址为 0 或外围设备错误 |
| LED AUX | 外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压 |
| LED OUT | 输出信号的状态；黄色 LED黄色：输出值在值域内常亮：电流模式亮起 1.4 秒/熄灭 0.1 秒：电压模式黄色闪烁：断线（电流输出处）或输出值超出值域 |
| 辅助电源（输出） | 24 V DC ± 15% PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 75 mA |
| 防护等级 | III |
| 电流消耗 | IAUX ≤ 650 mA |
| 浪涌保护 | UAUX、Ue：过电压类别 II， 安全隔离型电源 (PELV) |
| 编号/类型 | 2 路模拟量输出电流：0 mA ... 20 mA电压：0 V ...10 V |
| 电源 | 来自辅助电源 UAUX |
| 负载 | 电压输出： min. 1 kΩ 电流输出： max. 600 Ω |
| 电流负载容量 | 由外部辅助电源 UAUX 供电时 ≤ 600 mA（信号电流 + 执行器电源），具有过载和短路保护 |
| 分辨率 | 电压输出：3 mV电流输出：6 µA |
| 准确度 | 0,15 % 满量程值 |
| 温度影响 | 1 µA/K 或 0.3 mV/K |
| 短路电流 | 电压输出： max. 22 mA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013 |
| 型材 | S-7.3.5 |
| IO 代码 | 7 |
| ID 代码 | 3 |
| ID1 代码 | F |
| ID2 代码 | 5 |
| 数据位（通过 AS-Interface 运行） | 数据值的传输基于 AS-Interface Profile 7.3。 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0监视器：P0=1（默认），监视器激活P0=0，监视器停用P1输出模式 O1：P1=1（默认值），电流输出P1=0，电压输出P2外围设备故障指示：P2=1（默认），报告外围设备故障P2=0，不报告外围设备故障P3输出模式 O2：P3=1（默认值），电流输出P3=0，电压输出 | P0监视器：P0=1（默认），监视器激活P0=0，监视器停用P1输出模式 O1：P1=1（默认值），电流输出P1=0，电压输出P2外围设备故障指示：P2=1（默认），报告外围设备故障P2=0，不报告外围设备故障P3输出模式 O2：P3=1（默认值），电流输出P3=0，电压输出 |
| P0 | 监视器：P0=1（默认），监视器激活P0=0，监视器停用 |
| P1 | 输出模式 O1：P1=1（默认值），电流输出P1=0，电压输出 |
| P2 | 外围设备故障指示：P2=1（默认），报告外围设备故障P2=0，不报告外围设备故障 |
| P3 | 输出模式 O2：P3=1（默认值），电流输出P3=0，电压输出 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 15 g，11 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,35 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环 |
| 污染程度 | 2 |
| 防护等级 | IP20 |
| 连接 | 可拆卸推入式端子额定连接能力：刚性：0.20 mm2 ...1.5 mm2柔性（无导线端套圈）：0.20 mm2 ... 2.5 mm2柔性（带导线端套圈）：0.25 mm2 ...1.5 mm2 |
| 材料 | 材料 |
| 外壳PA 66-FR | 外壳PA 66-FR |
| 质量 | 110 g |

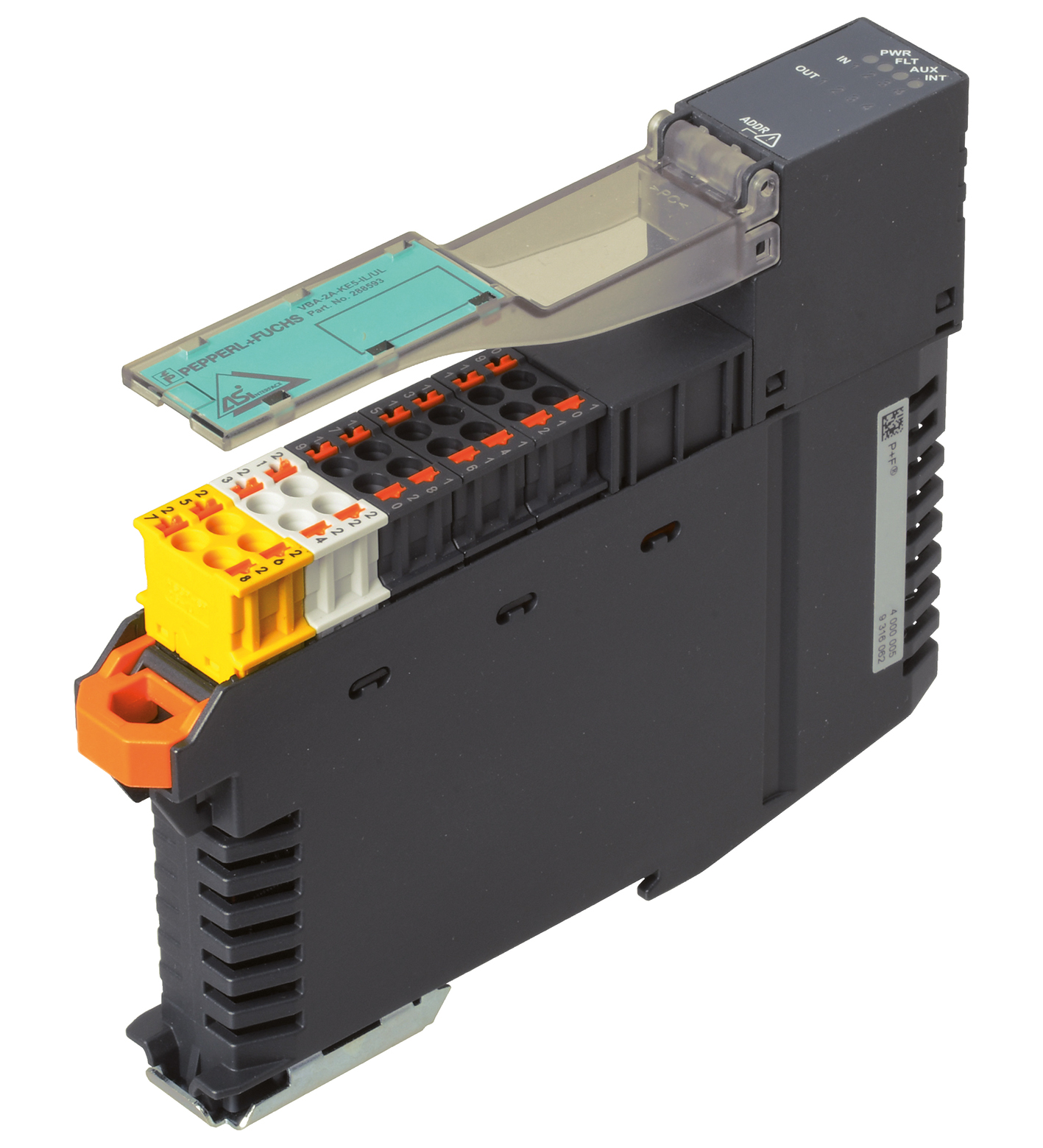

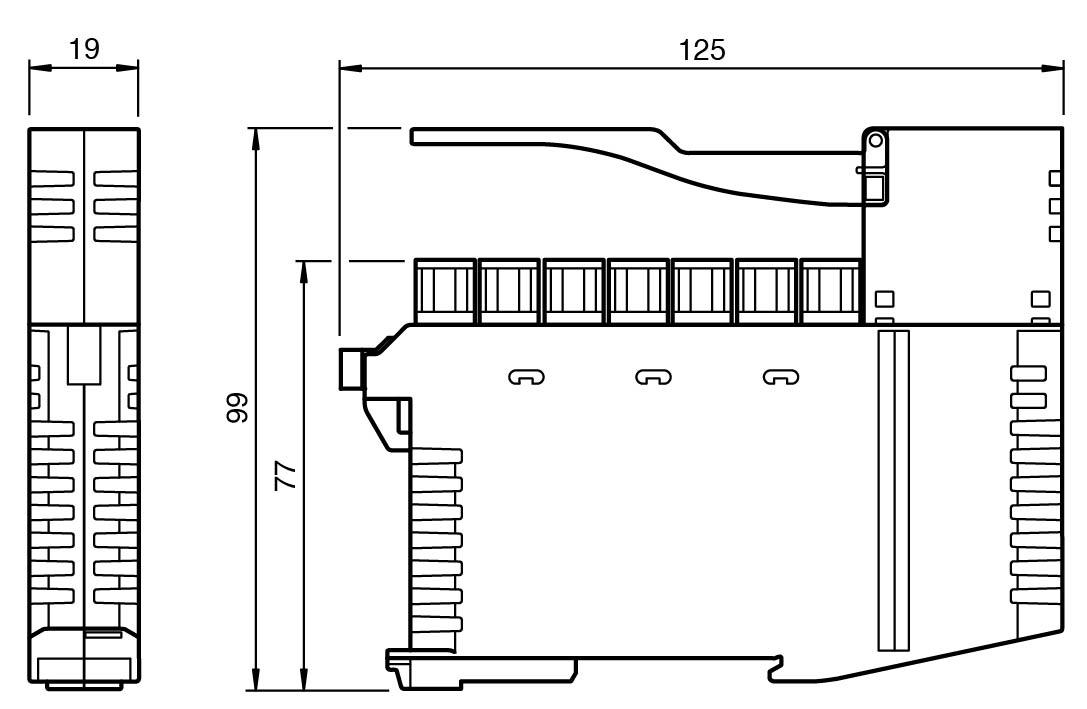

| 尺寸 | 尺寸 |
| 高度100 mm宽度18,9 mm长度124 mm | 高度100 mm宽度18,9 mm长度124 mm |
| 安装 | DIN 安装导轨 |
| 注意 | 跳线最大长度 = 5 cm |
| 外壳 | PA 66-FR |
| 高度 | 100 mm |
| 宽度 | 18,9 mm |
| 长度 | 124 mm |
