倍加福

VBA-2E-G10-ZAL-1M-2V31-G

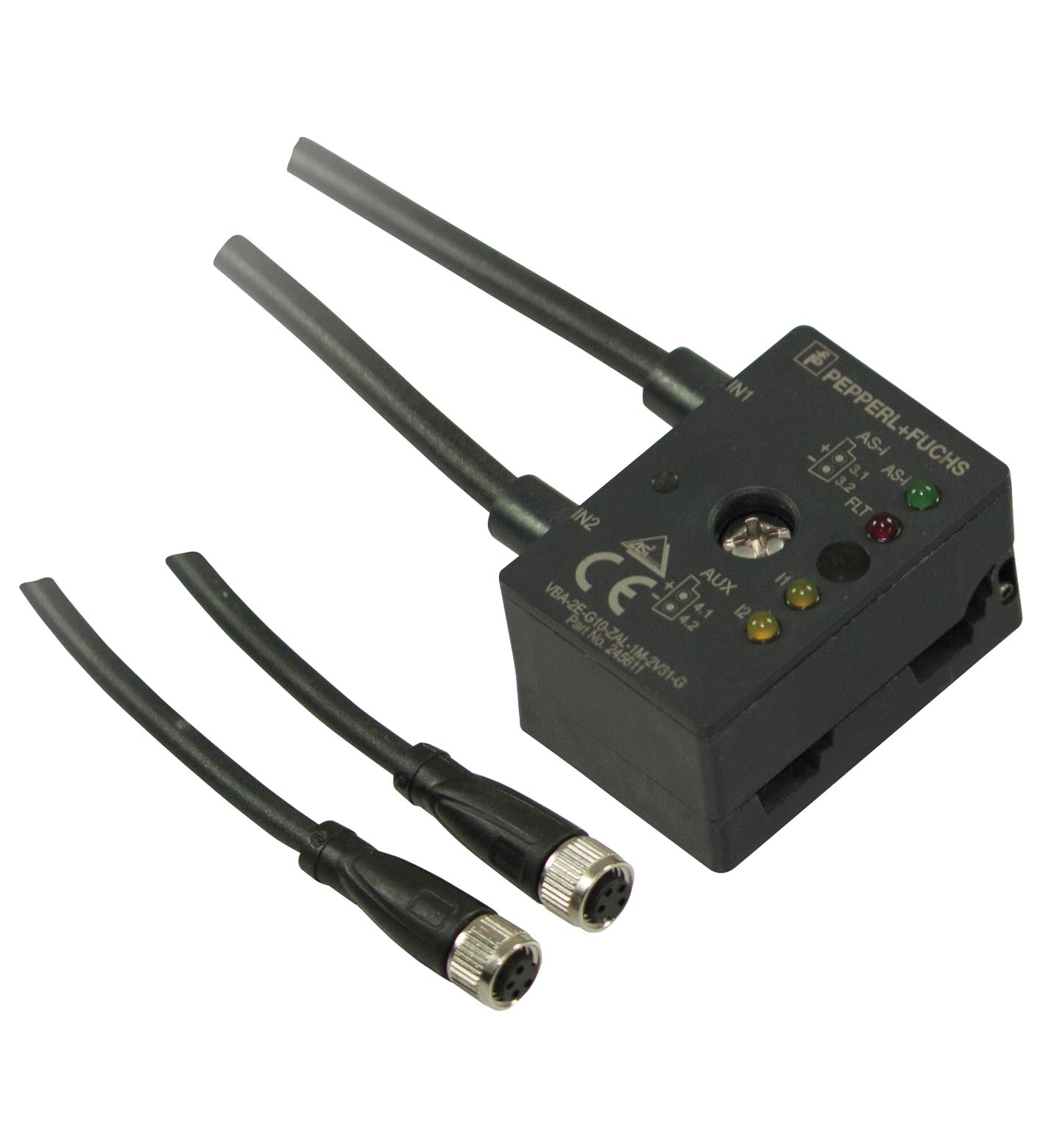

VBA-2E-G10-ZAL-1M-2V31-G AS-Interface 传感器/执行器模块

订货号: 245611
产品分类: 模块

G10 超紧凑模块2 路输入

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	A/B 从属设备
AS-Interface 规格	V3.0
要求的主设备规格	≥ V2.1
UL 文件编号	E223772 “仅用于 NFPA 79 应用”
LED 故障	故障指示：红色 LED红色：通信故障或地址为 0红色闪烁：传感器电源过载或无外部辅助电源 UAUX
LED AS-i	AS-Interface 电压；绿色 LED
LED IN	开关状态（输入）；2 个黄色 LED
辅助电源	20 ...30 V DC PELV
额定工作电压	18.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 40 mA
防护等级	III
浪涌保护	UAUX、Uin：过电压类别 III，安全隔离型电源 (PELV)
编号/类型	2 个输入，可连接 2 线或 3 线传感器 (PNP)，直流
电源	由外部辅助电源 UAUX 供电
电压	20 ... 30 V
电流负载容量	≤ 1000 mA 防过载和短路
输入电流	≤ 9 mA（内部限制）
开关点	符合 DIN EN 61131-2 标准（类型 2）
0（无衰减）≤ 3 mA1（衰减）≥ 5 mA	0（无衰减）≤ 3 mA1（衰减）≥ 5 mA
信号延迟	< 1 ms（输入/AS-Interface）
0（无衰减）	≤ 3 mA
1（衰减）	≥ 5 mA
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013	指令 2014/30/EUEN 62026-2:2013
指令 2014/30/EU	EN 62026-2:2013
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013
输入	EN 61131-2:2007
发射干扰	EN 61000-6-4:2007
AS-Interface	EN 62026-2:2013
抗扰度	EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013
型材	S-0.A.E
IO 代码	0
ID 代码	A
ID1 代码	7
ID2 代码	E
数据位（通过 AS-Interface 运行）	输入输出
D0 IN1 -D1 IN2 -D2 - -D3 - -	D0 IN1 -D1 IN2 -D2 - -D3 - -
参数位（可通过 AS-i 编程）	功能
P0未使用P1输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用	P0未使用P1输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用
D0	IN1 -
D1	IN2 -
D2	- -
D3	- -
P0	未使用
P1	输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）
P2	同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）
P3	未使用
UL 认证	cULus 认证，1 类机壳
最高许可环境温度max. 65 °C (max. 149 °F)	最高许可环境温度max. 65 °C (max. 149 °F)
最高许可环境温度	max. 65 °C (max. 149 °F)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
耐冲击和抗振	30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击
抗振性	0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环
防护等级	IP67 IP67 / IP68 / IP69K，带扁平缆线 VAZ-FK-S-*
连接	AS-Interface，AUX：绝缘穿刺技术黄色扁平缆线/黑色扁平缆线输入/输出：M8 圆形插塞式连接器，符合 EN 61076-2-104 标准输入：LF004-GS1-A（4 针，衬套触点，螺纹接合，A 码）匹配连接器：LM004-Gx1-A 或类似连接器输出：NF003-SS1-A（3 针，衬套触点，卡入锁定，A 码）匹配连接器：NM003-Sx1-A 或类似连接器
材料	材料
触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR安装螺丝不锈钢 1.4305 / AISI 303	触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR安装螺丝不锈钢 1.4305 / AISI 303
电缆	电缆
护套直径∅4.3 mm颜色黑色线芯3 x 0.34 mm2长度L1 m	护套直径∅4.3 mm颜色黑色线芯3 x 0.34 mm2长度L1 m
质量	100 g
紧固螺丝的紧固扭矩	1,65 Nm
拧紧扭矩，缆线密封接头	0.4 Nm

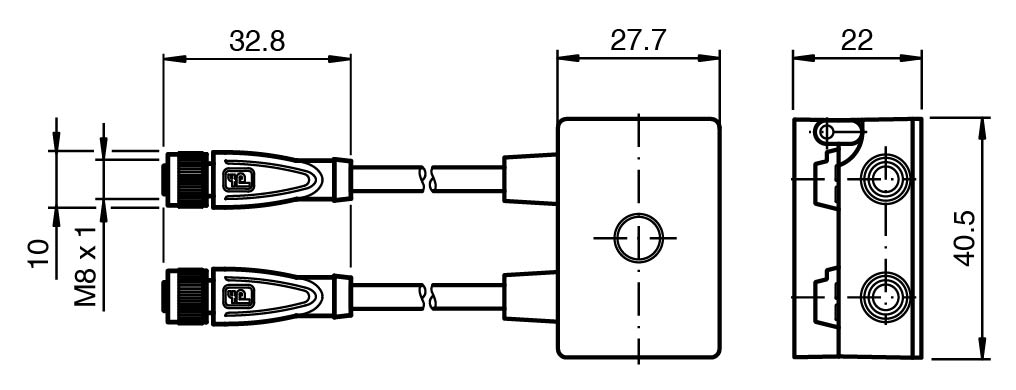

尺寸	尺寸
高度21,5 mm宽度27,7 mm长度40,5 mm	高度21,5 mm宽度27,7 mm长度40,5 mm
触点	铜锡合金/金
外壳	PBT PC
主体	黑色 PUR
电缆	PUR
安装螺丝	不锈钢 1.4305 / AISI 303
护套直径	∅4.3 mm
颜色	黑色
线芯	3 x 0.34 mm2
长度	1 m
高度	21,5 mm
宽度	27,7 mm
长度	40,5 mm
