倍加福

VBA-2E-G11-I/U/PT100-F

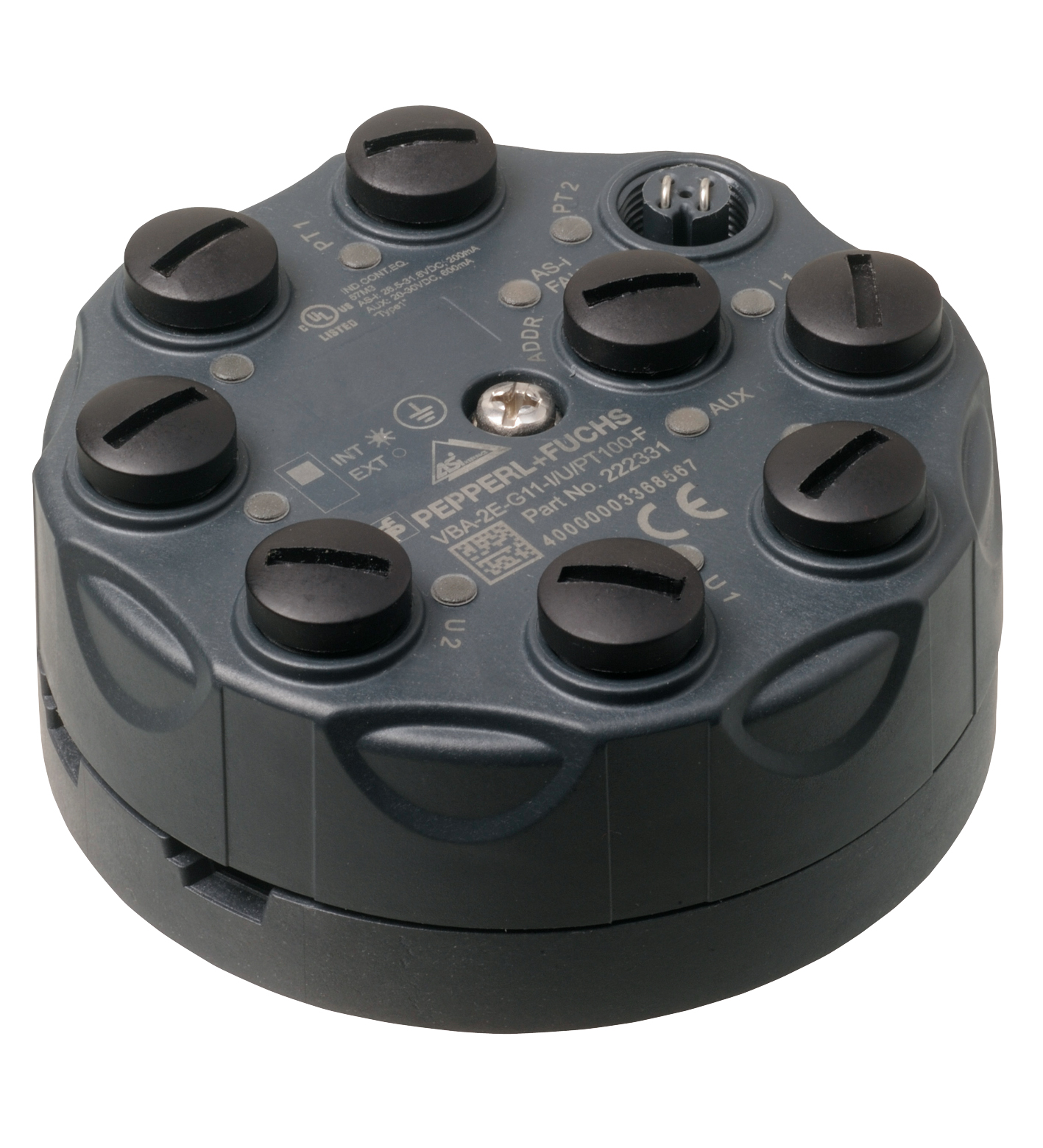

VBA-2E-G11-I/U/PT100-F AS-Interface 模拟模块

订货号: 222331
产品分类: 模块

G11 模拟量模块2 路模拟量输入

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	标准从属设备
AS-Interface 规格	V3.0
要求的主设备规格	≥ V2.1
型材	S-7.3.D
IO 代码7ID 代码3ID1 代码FID2 代码D	IO 代码7ID 代码3ID1 代码FID2 代码D
UL 文件编号	E223772
IO 代码	7
ID 代码	3
ID1 代码	F
ID2 代码	D
AS-i/故障 LED	状态显示；多色 LED绿色：正常运行红色：通信故障黄色/红色闪烁：地址为 0绿色/红色闪烁：外围设备故障
模拟 LED	输入信号状态；黄色 LED熄灭：未激活亮起：信号在测量范围内闪烁：信号在测量范围外
LED AUX	外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压
LED INT/EXT	状态显示输入电源；绿色 LED绿色：输入由 AS-Interface 供电熄灭：输入由辅助电源供电
辅助电源（输出）	20 ...30 V DC PELV
额定工作电压	26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 60 mA （无传感器）/最大 200 mA
防护等级	III
浪涌保护	UAUX、Uin：过电压类别 III，安全隔离型电源 (PELV)

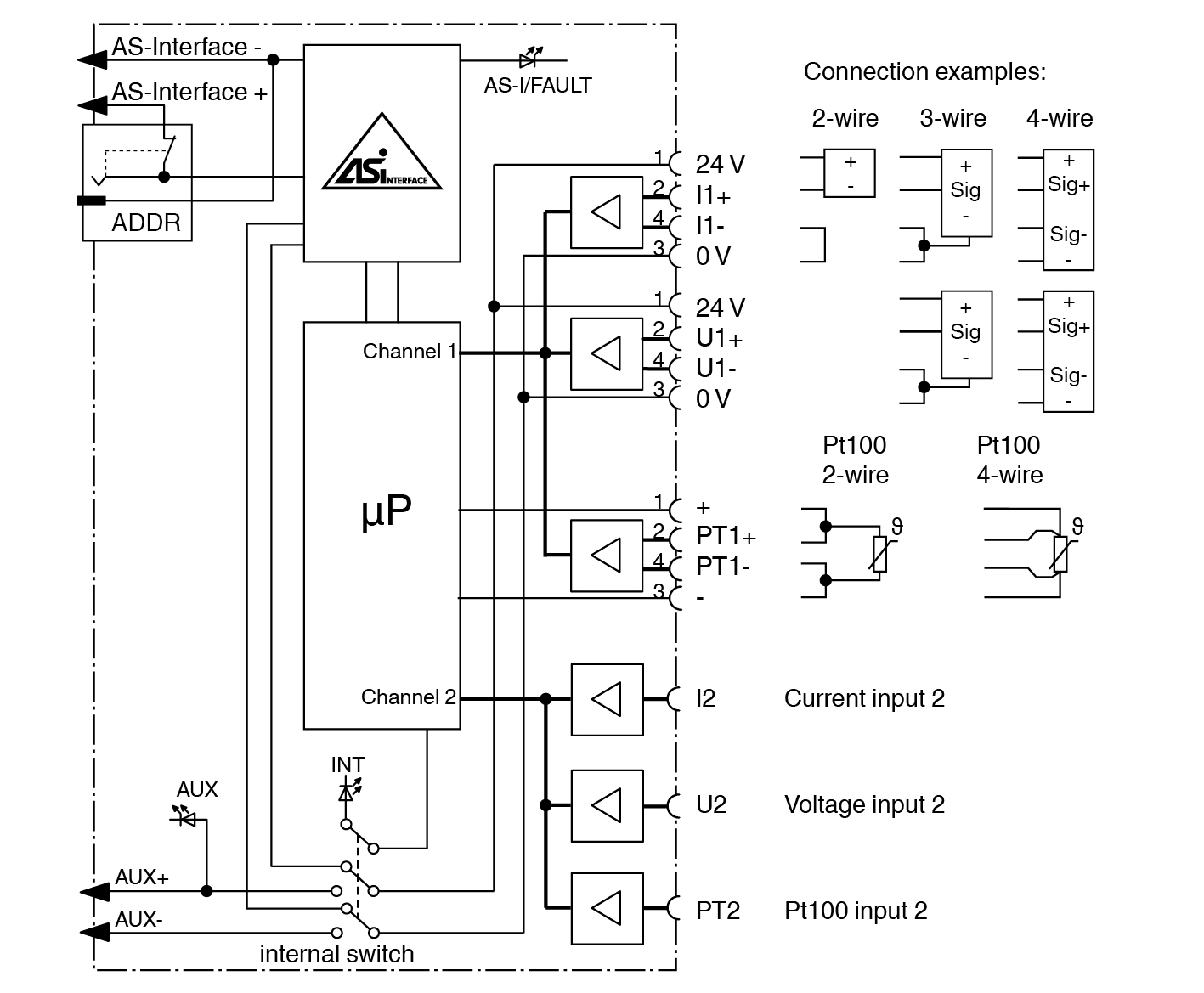

编号/类型	2 路模拟量输入电流：0 ...20 mA/4 ...20 mA电压：0 ...10 V Pt100：-200 ...850 °C
电源	来自 AS-Interface（开关位置 INT，默认设置）或辅助电源 UEXT（开关位置 EXT）
电流负载容量	≤ 140 mA 来自 AS-Interface；防过载和短路 ≤ 600 mA 由外部辅助电源 UAUX 供电，过载和短路保护
输入电阻	电流输入： max. 70 Ω 电压输入： 100 kΩ
测量电流	对于 Pt100：约 1 mA
准确度	电压/电流：累计值的 0.1% Pt100：指示温度的 0.1% [°C] + 0.3 °C
分辨率	16 位 / 1 µA（电流输入），或16 位 / 1 mV（电压输入），或16 位 / 0.1°C（温度输入）
温度影响	电压/电流：20 ppm/KPt100：（指示温度的 10 ppm [°C] + 0.003 °C）/K
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013	指令 2014/30/EUEN 62026-2:2013
指令 2014/30/EU	EN 62026-2:2013
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013
输入	EN 61131-2:2007
发射干扰	EN 61000-6-4:2007
AS-Interface	EN 62026-2:2013
抗扰度	EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
相对湿度	85 % ，无冷凝
气候条件	仅供室内使用
海拔高度	≤ 2000 m 高于 MSL
污染程度	3
防护等级	IP68 / IP69K
连接	AS-Interface/UAUX：缆线穿刺法，黄色扁平缆线/黑色扁平缆线输入： M12 圆形连接器
材料	材料
外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303	外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303
质量	200 g
拧紧扭矩，外壳螺丝	1,8 Nm
拧紧扭矩，缆线密封接头	0.4 Nm

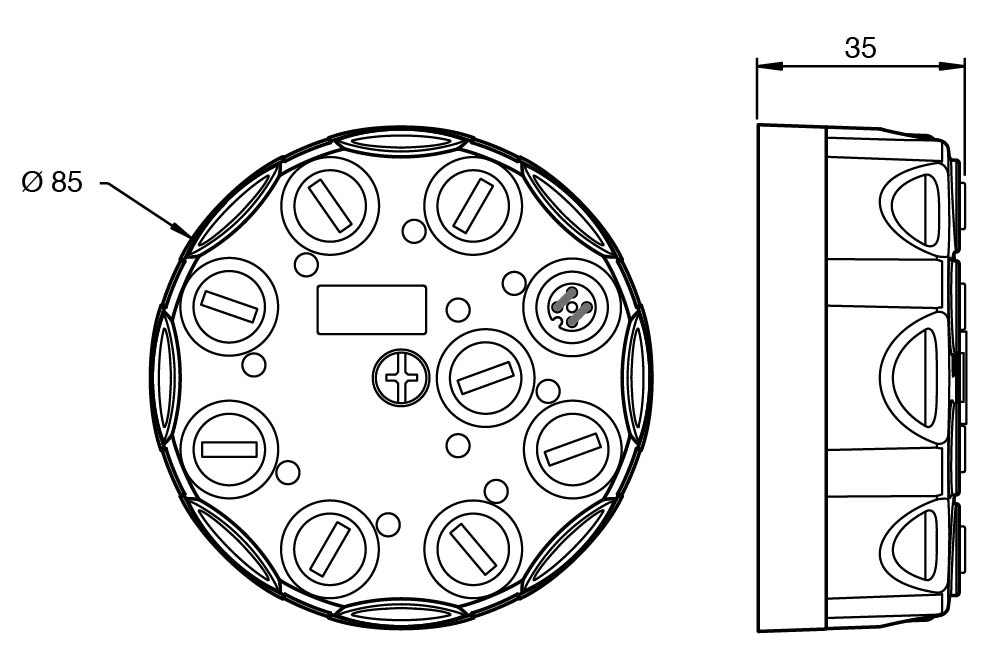

尺寸	尺寸
高度35 mm直径85 mm	高度35 mm直径85 mm
安装	安装板
外壳	PBT PC
安装螺丝	不锈钢 1.4305 / AISI 303
高度	35 mm
直径	85 mm
