TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| 电源/故障 LED | 双 LED（绿色/红色）绿色 LED 1：AS-Interface 电压正常红色 LED 1：通信错误或地址为 0LED 1 绿色/红色闪烁：短路或导线断开 |
| LED IN | 2 个黄色 LED；黄色 LED 2 亮起：开关状态为 IN1 ON，否则为 OFF黄色 LED 3 亮起：开关状态为 IN2 ON，否则为 OFF |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 40 mA （无传感器）/最大 150 mA |
| 防护等级 | III |
| 编号/类型 | 用于 NAMUR 传感器的 2 路输入 |
| 电源 | 来自 AS-Interface |
| 电压 | 8 V |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | OFF ≤ 1.2 mAON ≥ 2.1 mA 符合 DIN EN 60947-5-6 标准 |
| 编号/类型 | 1 路电子输出，低位开断，过载和短路保护， 断线和短路监测 |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 电流 | 最大 100 mA |
| 防护等级 | EN 60529:2000 |
| AS-Interface | EN 62026-2:2013 |
| 型材 | S-D.A.E |
| IO 代码 | D |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | E |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 - 输出 1D1 - -D2 IN1 -D3 IN2 - | D0 - 输出 1D1 - -D2 IN1 -D3 IN2 - |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1未使用P2未使用P3未使用 | P0未使用P1未使用P2未使用P3未使用 |
| D0 | - 输出 1 |
| D1 | - - |
| D2 | IN1 - |
| D3 | IN2 - |
| P0 | 未使用 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 防护等级 | IP20（完全适合），符合 EN 60529 标准 |
| 连接 | 螺丝端子排 最大导线横截面积 1 mm2 |
| 质量 | 20 g |

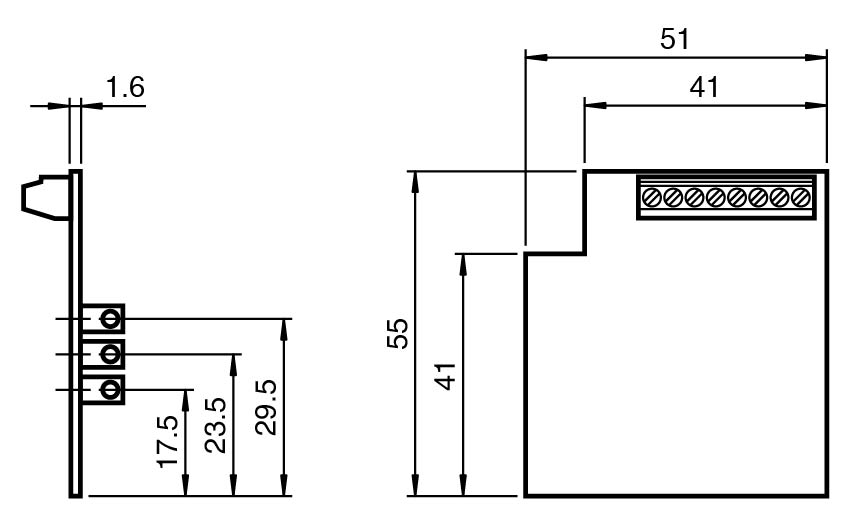

| 尺寸 | 尺寸 |
| 高度1,6 mm宽度55 mm长度51 mm | 高度1,6 mm宽度55 mm长度51 mm |
| 高度 | 1,6 mm |
| 宽度 | 55 mm |
| 长度 | 51 mm |
