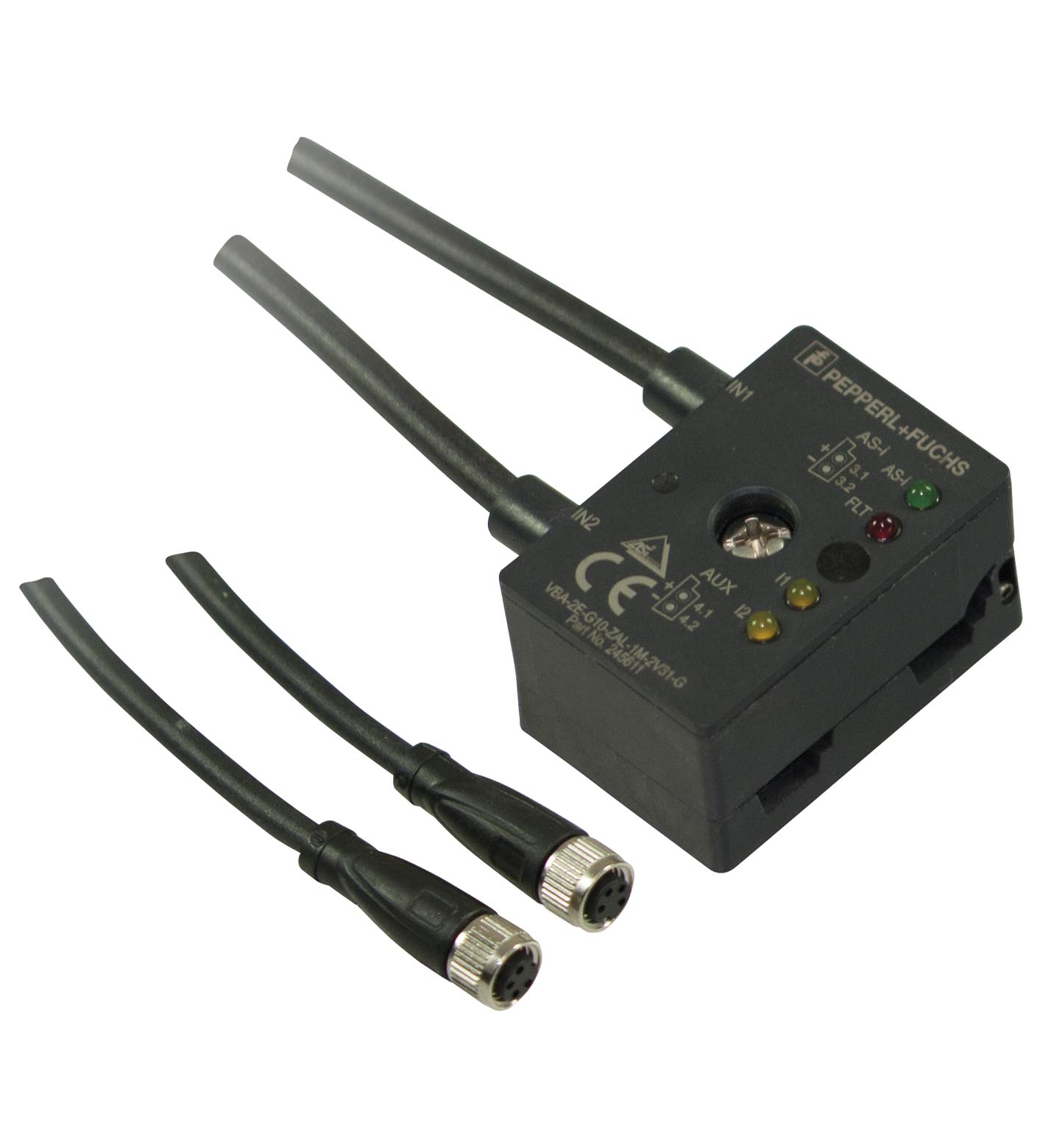

TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| 型材 | S-7.A.E |
| IO 代码7ID 代码AID1 代码7ID2 代码E | IO 代码7ID 代码AID1 代码7ID2 代码E |
| UL 文件编号 | E223772 “仅用于 NFPA 79 应用” |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | E |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：传感器电源过载、输出过载或缺少外部辅助电源 UAUX |
| LED AS-i | AS-Interface 电压；绿色 LED |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；黄色 LED |
| 辅助电源 | 20 ...30 V DC PELV |
| 额定工作电压 | 18.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 40 mA |
| 防护等级 | III |
| 浪涌保护 | UAUX、Uin：过电压类别 III， 安全隔离型电源 (PELV) |

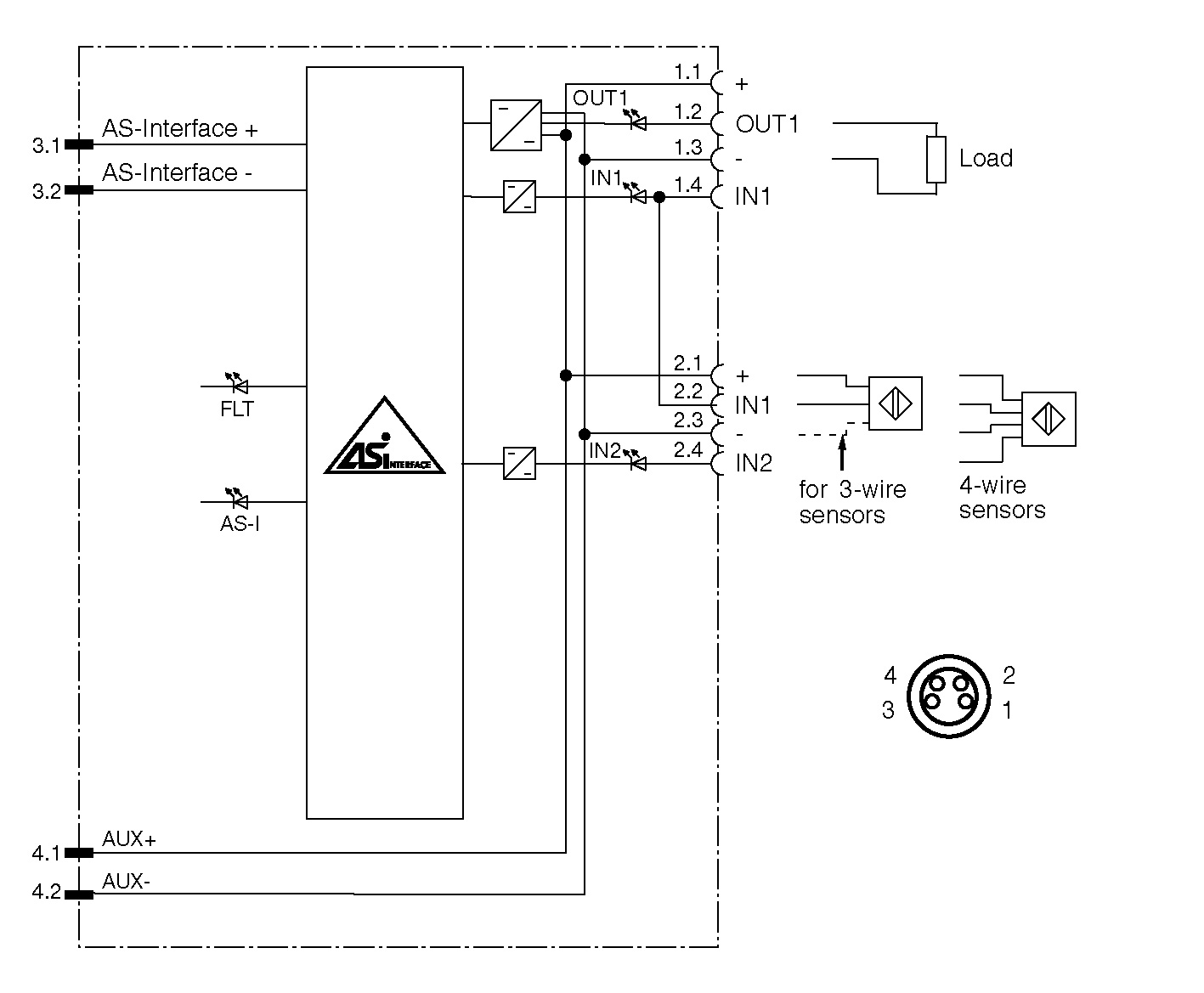

| 编号/类型 | 2 个输入，可连接 2 线或 3 线传感器 (PNP)，直流 可选择 1 路用于 4 线传感器的输入 (PNP)，DC |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电压 | 20 ... 30 V |
| 电流负载容量 | ≤ 1000 mA 防过载和短路 |
| 输入电流 | ≤ 9 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 （类型 2） |
| 0（无衰减）≤ 3 mA1（衰减）≥ 5 mA | 0（无衰减）≤ 3 mA1（衰减）≥ 5 mA |
| 信号延迟 | < 1 ms（输入/AS-Interface） |
| 0（无衰减） | ≤ 3 mA |
| 1（衰减） | ≥ 5 mA |
| 编号/类型 | 1 路电子输出，PNP， |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电压 | ≥ (UAUX - 0.5 V) |
| 电流负载容量 | ≤ 1000 mA 防过载和短路 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 输入 | EN 61131-2:2007 |
| 发射干扰 | EN 61000-6-4:2011 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005 ， EN 62026-2:2013 |
| UL 认证 | cULus 认证，1 类机壳 |
| 最高许可环境温度max. 65 °C (max. 149 °F) | 最高许可环境温度max. 65 °C (max. 149 °F) |
| 最高许可环境温度 | max. 65 °C (max. 149 °F) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环 |
| 防护等级 | IP67 IP67 / IP68 / IP69K，带扁平缆线 VAZ-FK-S-* |
| 连接 | AS-Interface/UAUX： AS-Interface 扁平电缆 输入/输出和匹配的连接器： M8 圆形连接器，4 针，A 码，符合 IEC 61076-2-104 标准 |
| 材料 | 材料 |
| 触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR安装螺丝不锈钢 1.4305 / AISI 303 | 触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR安装螺丝不锈钢 1.4305 / AISI 303 |
| 电缆 | 电缆 |
| 护套直径∅4.3 mm颜色黑色线芯4 x 0.34 mm2长度L0,35 m | 护套直径∅4.3 mm颜色黑色线芯4 x 0.34 mm2长度L0,35 m |
| 质量 | 100 g |
| 紧固螺丝的紧固扭矩 | 1,65 Nm |
| 拧紧扭矩，缆线密封接头 | 0.4 Nm |

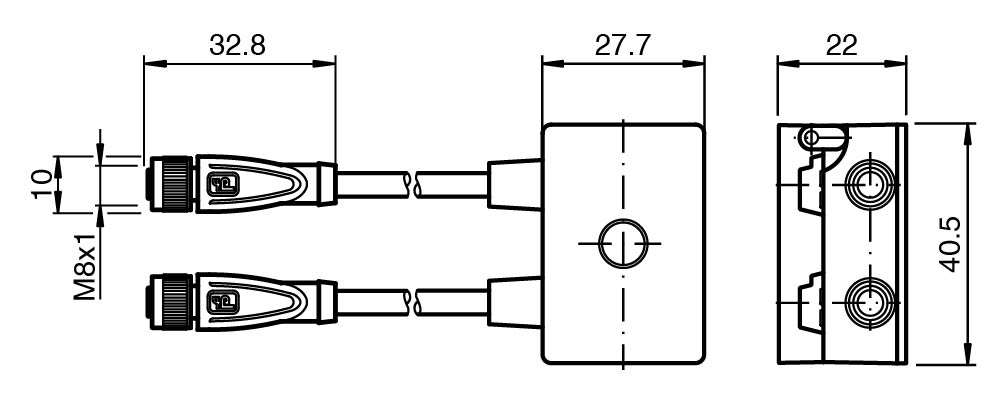

| 尺寸 | 尺寸 |
| 高度21,5 mm宽度27,7 mm长度40,5 mm | 高度21,5 mm宽度27,7 mm长度40,5 mm |
| 触点 | 铜锡合金/金 |
| 外壳 | PBT PC |
| 主体 | 黑色 PUR |
| 电缆 | PUR |
| 安装螺丝 | 不锈钢 1.4305 / AISI 303 |
| 护套直径 | ∅4.3 mm |
| 颜色 | 黑色 |
| 线芯 | 4 x 0.34 mm2 |
| 长度 | 0,35 m |
| 高度 | 21,5 mm |
| 宽度 | 27,7 mm |
| 长度 | 40,5 mm |
