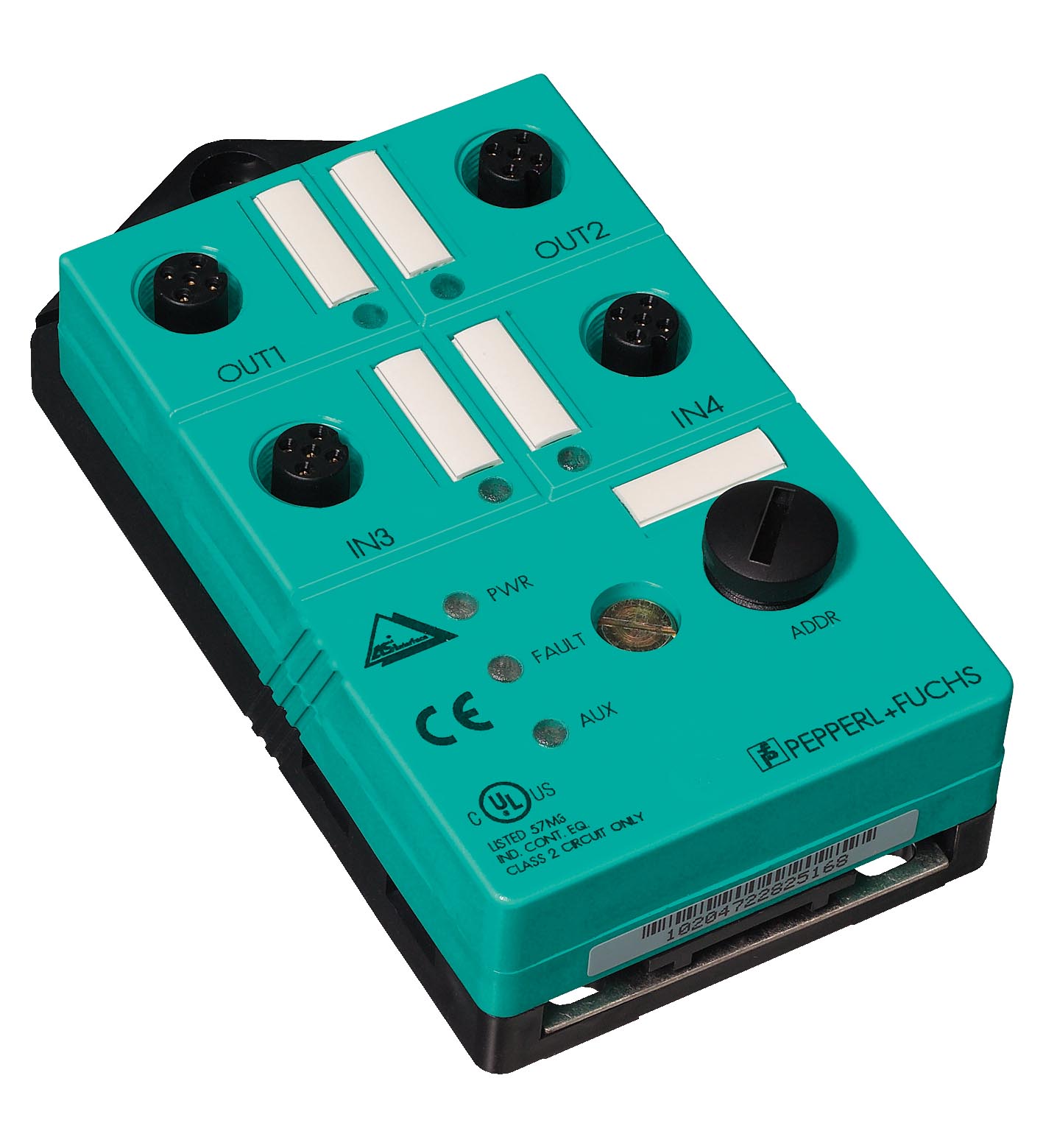

TECHNICAL DATA
规格参数
通用规格

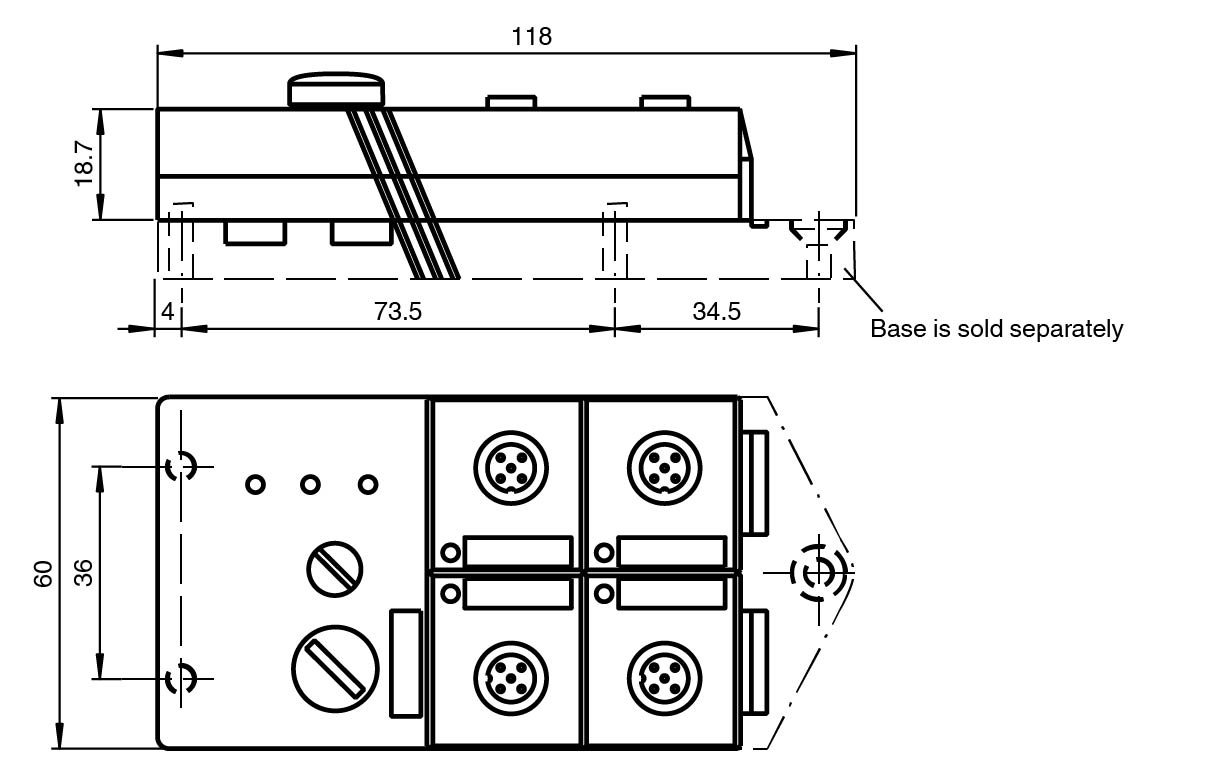

| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| UL 文件编号 | E223772 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：传感器电源或输出过载 |
| LED PWR | AS-Interface 电压；绿色 LED |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；2 个黄色 LED |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 40 mA （无传感器）/最大 170 mA |
| 防护等级 | III |
| 浪涌保护 | Ue：过电压类别 III， 安全隔离型电源 (PELV) |
| 编号/类型 | 2 个输入，可连接 2 线或 3 线传感器 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 电流负载容量 | ≤ 130 mA (TB ≤ 40 °C)，≤ 100 mA (TB ≤ 60 °C)，过载和短路保护 |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 （类型 2） |
| 0（无衰减）≤ 2 mA1（衰减）≥ 4 mA | 0（无衰减）≤ 2 mA1（衰减）≥ 4 mA |
| 0（无衰减） | ≤ 2 mA |
| 1（衰减） | ≥ 4 mA |
| 编号/类型 | 2 路电子输出，PNP 过载和短路保护 |
| 电源 | 来自 AS-Interface |
| 电流 | 受限于模块的电流负载容量 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 |
| 防护等级 | EN 60529:2000 |
| 输入 | EN 61131-2:2007 |
| 发射干扰 | EN 61000-6-4:2001 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2001 |
| 型材 | S-B.A.E |
| IO 代码 | B |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | E |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 - 输出 1D1 - 输出 2D2 IN3 -D3 IN4 - | D0 - 输出 1D1 - 输出 2D2 IN3 -D3 IN4 - |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1未使用P2未使用P3未使用 | P0未使用P1未使用P2未使用P3未使用 |
| D0 | - 输出 1 |
| D1 | - 输出 2 |
| D2 | IN3 - |
| D3 | IN4 - |
| P0 | 未使用 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 污染程度 | 3 |
| 防护等级 | IP67 |
| 连接 | 缆线穿刺法：黄色扁平缆线输入/输出：M12 圆形连接器 |
| 材料 | 材料 |
| 外壳PBT | 外壳PBT |
| 质量 | 100 g |
| 拧紧扭矩，缆线密封接头 | 0.4 Nm |
| 安装 | 安装板 |
| 外壳 | PBT |
