VBA-3E3A-G20-ZEL/E2L-P1

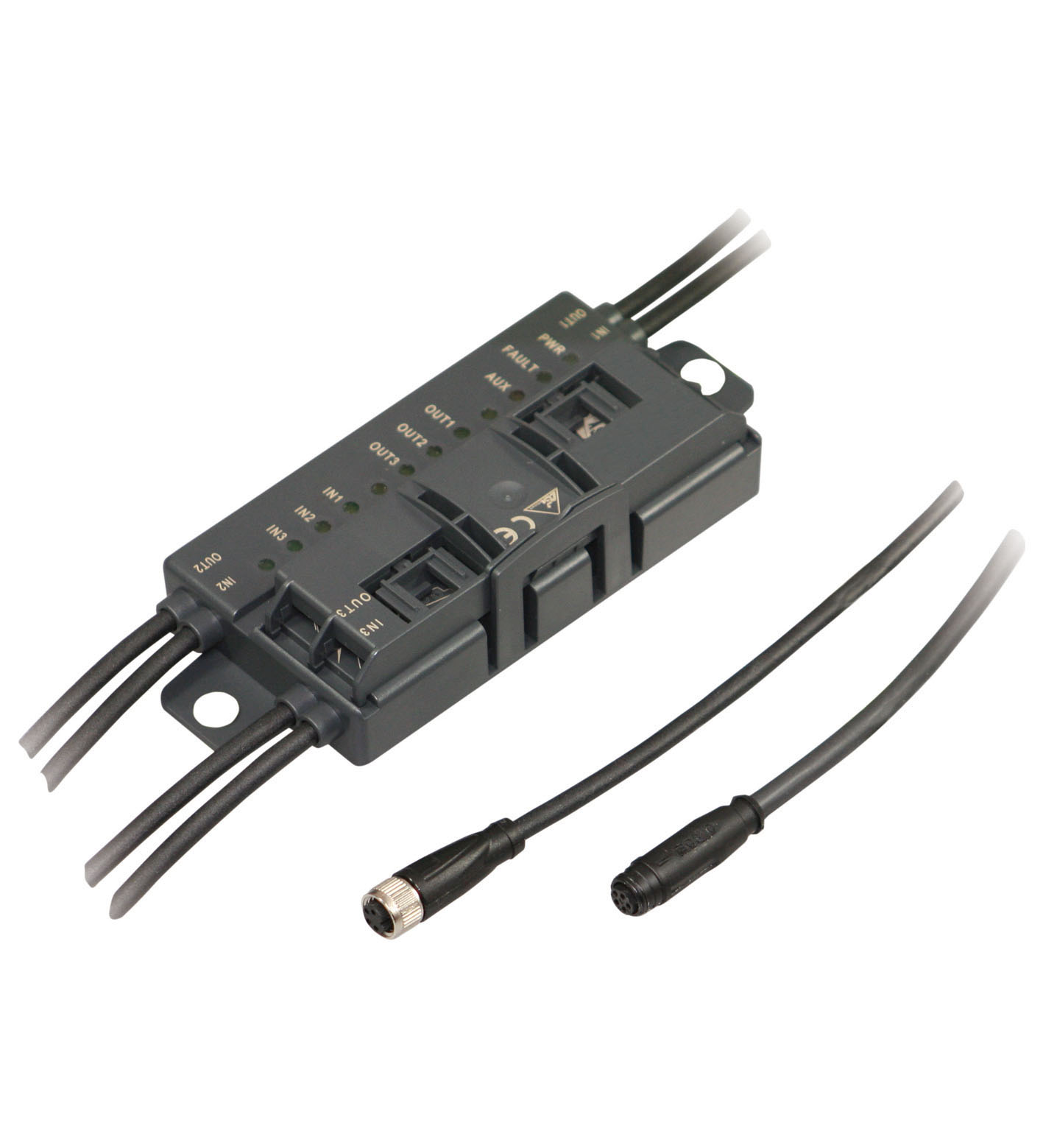

VBA-3E3A-G20-ZEL/E2L-P1 ASi I/O 模块

订货号: 70108347
产品分类: 模块

G20 模块，配备用于数字输入/输出的 AS-Interface，3 路输入和 3 路输出

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	A/B 从属设备
AS-Interface 规格	V3.0
要求的主设备规格	≥ V2.1
型材	S-7.A.E
IO 代码7ID 代码AID1 代码7ID2 代码E	IO 代码7ID 代码AID1 代码7ID2 代码E
UL 文件编号	E223772 “仅用于 NFPA 79 应用”
平均无故障时间	110 a
IO 代码	7
ID 代码	A
ID1 代码	7
ID2 代码	E
LED 故障	错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：传感器电源过载、输出过载或缺少外部辅助电源 UAUX
LED PWR	AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址为 0 或传感器电源过载或输出过载或缺少外部辅助电源 UAUX
LED AUX	外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压
LED IN	开关状态（输入）；3 个黄色 LED
LED OUT	开关状态（输出）；3 个黄色 LED
辅助电源（输出）	20 ...30 V DC PELV
额定工作电压	26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 35 mA
编号/类型	3 用于 3 线传感器的输入 (PNP)，直流
电源	由外部辅助电源 UAUX 供电
电流负载容量	500 mA ，过载和短路保护
输入电流	≤ 8 mA（内部限制）
开关点	符合 DIN EN 61131-2 标准 0（无阻尼）≤ 0.5 mA1（有阻尼）≥ 2.0 mA
信号延迟	< 1 ms（输入/AS-Interface）
编号/类型	3 路电子输出，PNP，过载和短路保护
电源	由外部辅助电源 UAUX 供电
电压	≥ (UAUX - 0.5 V)
电流	2 A 每路输出 TB ≤ 40 °C：总计 6 A TB ≤ 60 °C：OUT1+OUT2 最大 3 A，OUT3 最大 2 A
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013	指令 2014/30/EUEN 62026-2:2013
指令 2014/30/EU	EN 62026-2:2013
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013
输入	EN 61131-2:2007
发射干扰	EN 61000-6-4:2007
AS-Interface	EN 62026-2:2013
抗扰度	EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013
环境温度	-25 ... 60 °C (-13 ... 140 °F)
存储温度	-30 ... 85 °C (-22 ... 185 °F)
防护等级	IP67，符合 EN 60529 标准

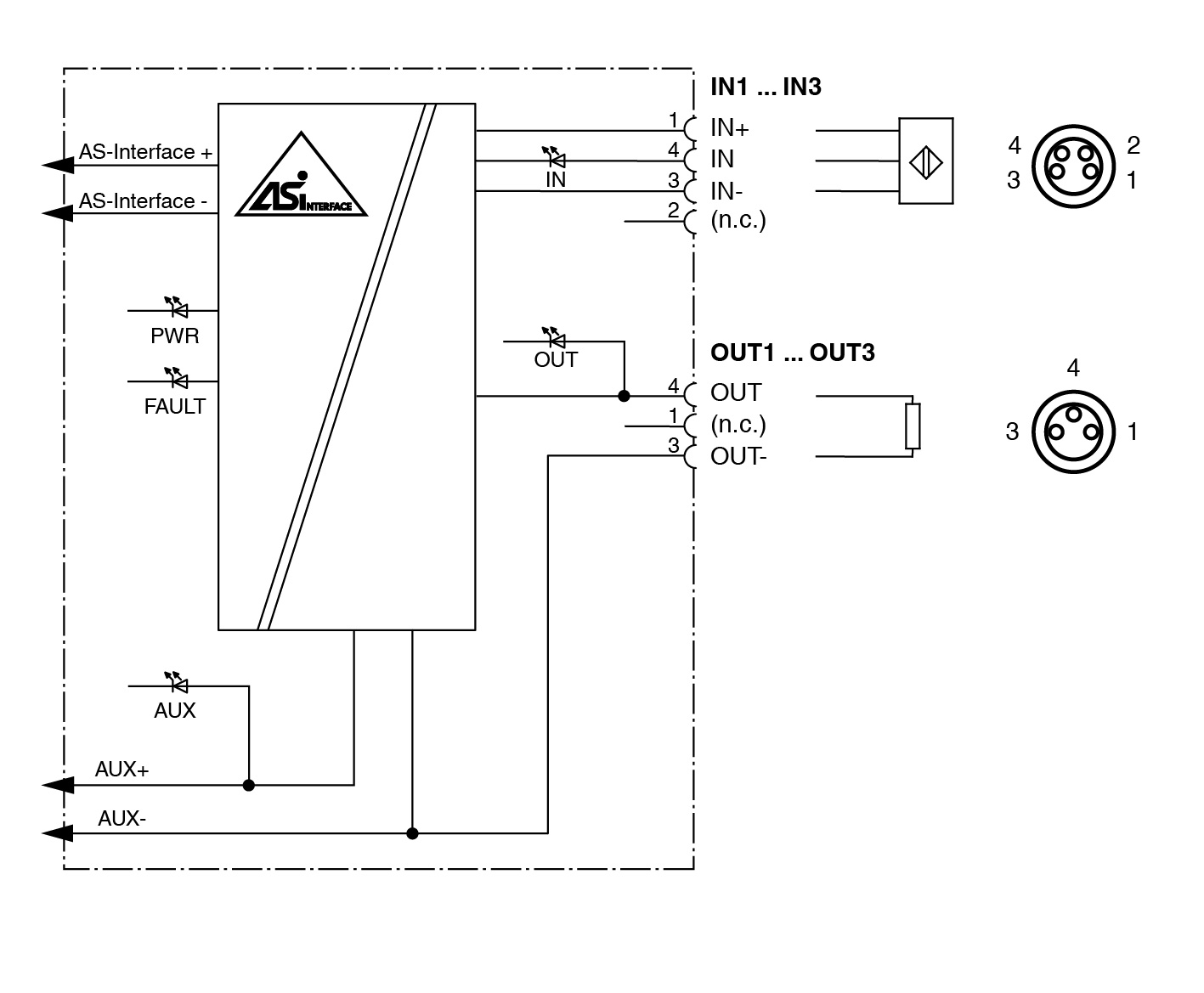

连接	AS-Interface，AUX：绝缘穿刺技术黄色扁平缆线/黑色扁平缆线输入/输出：M8 圆形插塞式连接器，符合 EN 61076-2-104 标准输入：LF004-GS1-A（4 针，衬套触点，螺纹接合，A 码）匹配连接器：LM004-Gx1-A 或类似连接器输出：NF003-SS1-A（3 针，衬套触点，卡入锁定，A 码）匹配连接器：NM003-Sx1-A 或类似连接器
质量	260 g

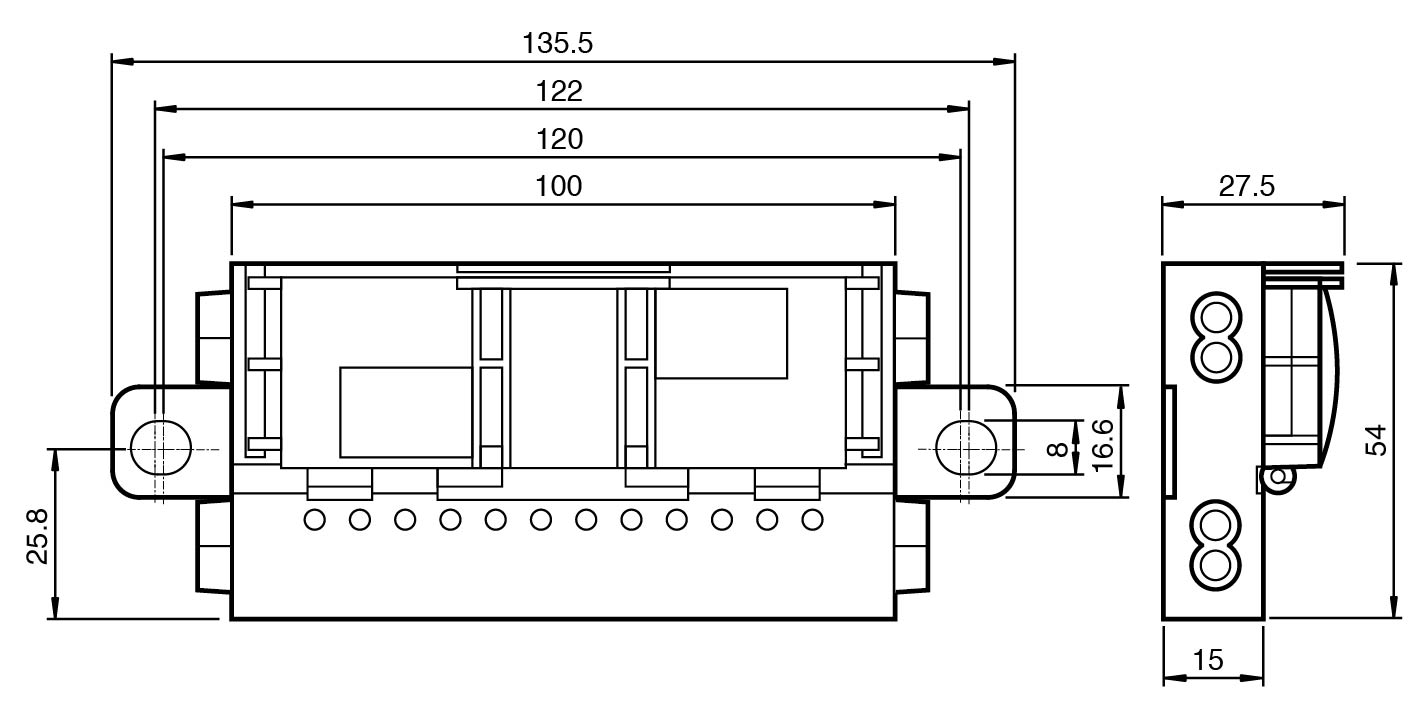

尺寸	尺寸
高度27,5 mm宽度131,5 mm长度54 mm	高度27,5 mm宽度131,5 mm长度54 mm
安装	2 个夹子，带 ∅ 8 mm 钻孔
电缆长度	1 m
注意	扁平缆线的布线具有可实现 100 个致动循环的设计
高度	27,5 mm
宽度	131,5 mm
长度	54 mm
