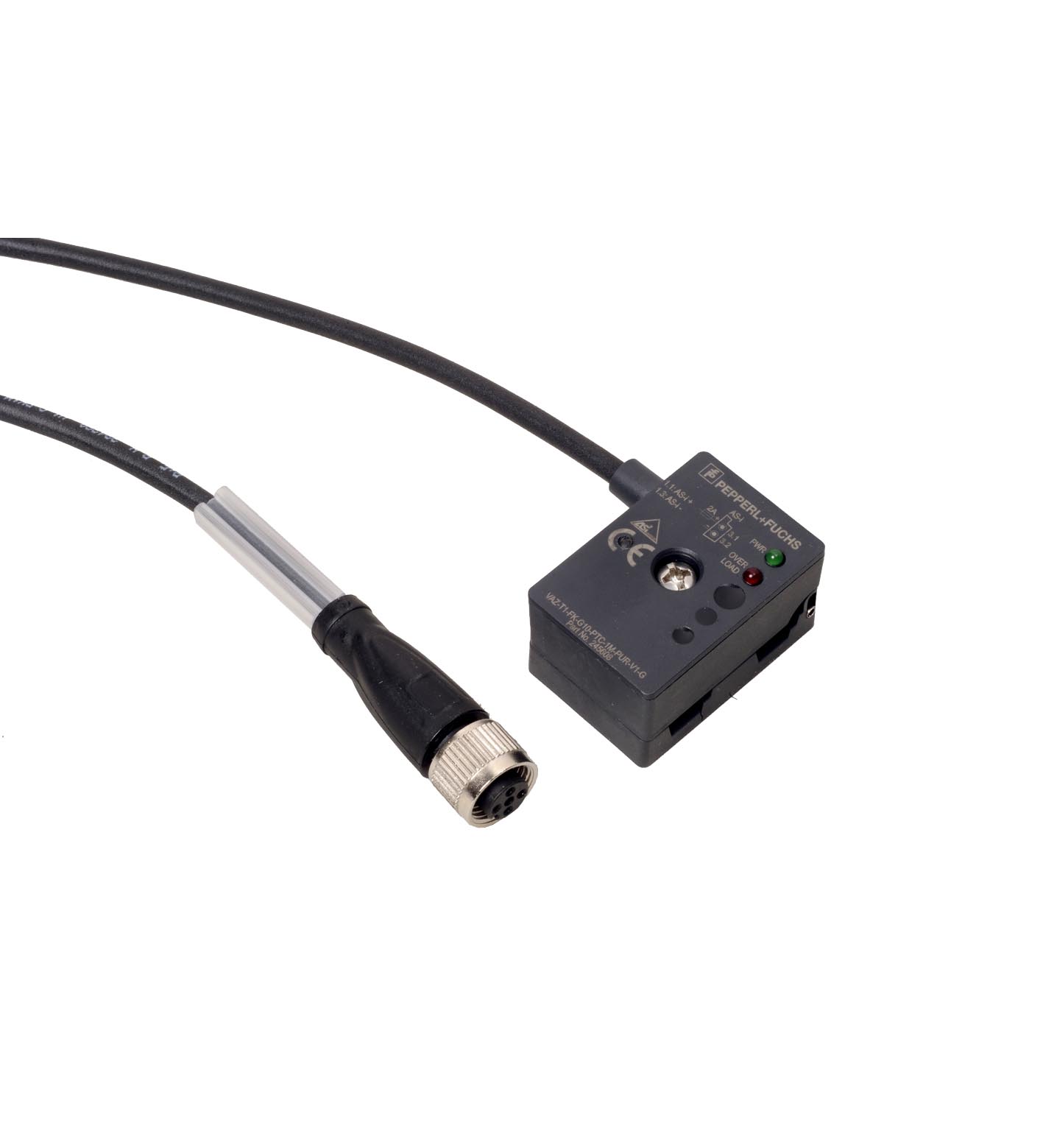

规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | V3.0 |
| UL 文件编号 | E223772 “仅用于 NFPA 79 应用” |
| 平均无故障时间 | 382 a |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出电源过载 |
| LED AS-i | AS-Interface 电压；绿色 LED |
| 额定工作电压 | 18.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 40 mA /最大 150 mA |
| 防护等级 | III |
| 浪涌保护 | Ue：过电压类别 III， 安全隔离型电源 (PELV) |
| 编号/类型 | 4 路电子输出，PNP，过载和短路保护 |
| 电源 | 来自 AS-Interface |
| 电压 | ≥ (Ue - 7.0 V) |
| 电流负载容量 | ≤ 100 mA 总电流 ，过载和短路保护 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 电气安全 | IEC 61140:2004 |
| 发射干扰 | EN 61000-6-4:2011 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005 EN 62026-2:2013 |
| 型材 | S-7.A.7 |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | 7 |

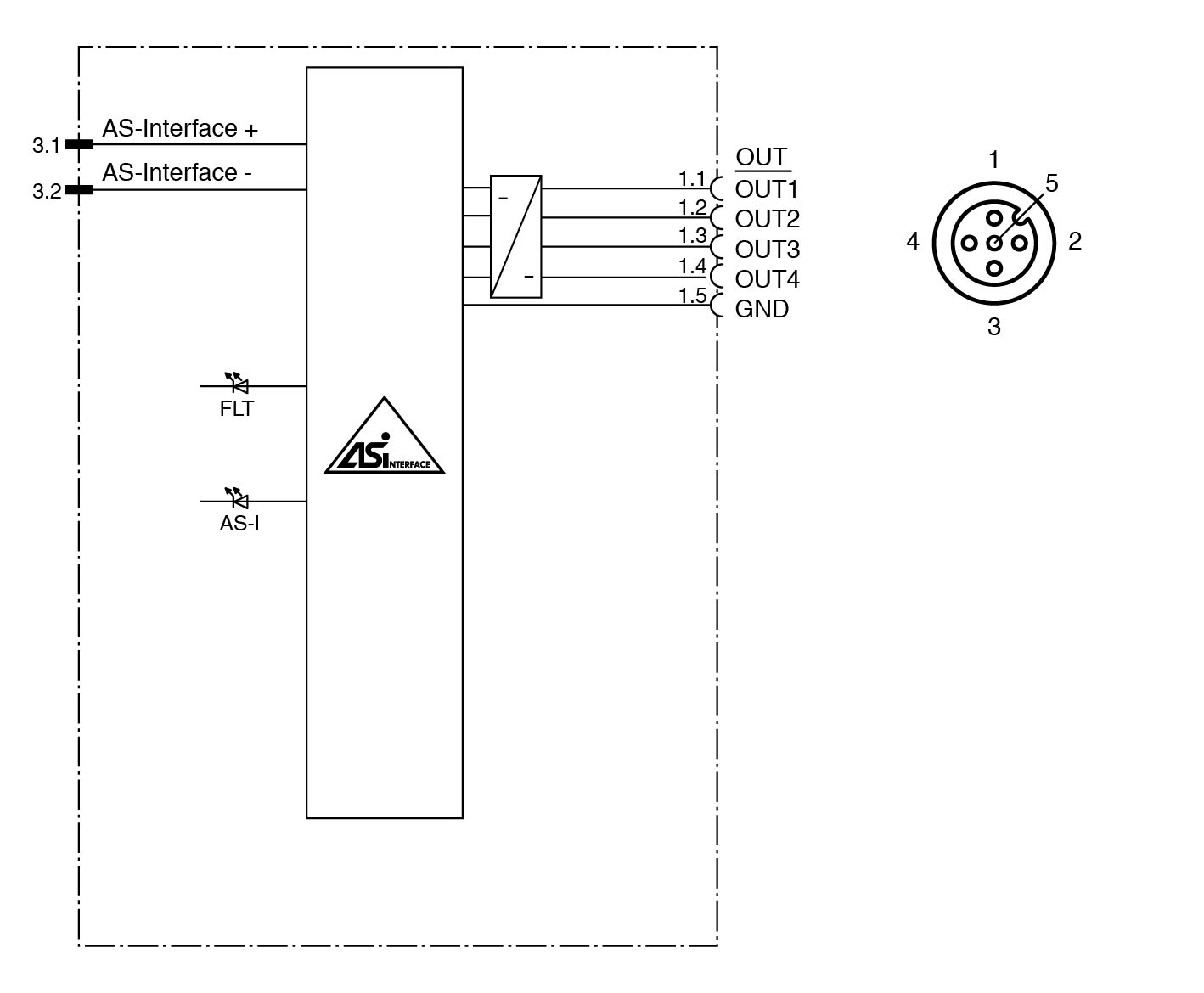

| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 - 输出 1D1 - 输出 2D2 - OUT3D3 - OUT4 | D0 - 输出 1D1 - 输出 2D2 - OUT3D3 - OUT4 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0通信监控P0 = 1（默认设置），监控 = 打开，即，如果通信失败，输出将断电P0 = 0，监控 = 关闭，如果通信失败，输出将保持其状态P1未使用P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用 | P0通信监控P0 = 1（默认设置），监控 = 打开，即，如果通信失败，输出将断电P0 = 0，监控 = 关闭，如果通信失败，输出将保持其状态P1未使用P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用 |
| D0 | - 输出 1 |
| D1 | - 输出 2 |
| D2 | - OUT3 |
| D3 | - OUT4 |
| P0 | 通信监控P0 = 1（默认设置），监控 = 打开，即，如果通信失败，输出将断电P0 = 0，监控 = 关闭，如果通信失败，输出将保持其状态 |
| P1 | 未使用 |
| P2 | 同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置） |
| P3 | 未使用 |
| UL 认证 | cULus 认证，1 类机壳 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 80 °C (-13 ... 176 °F) |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环 |
| 防护等级 | 外壳: IP67 IP67 / IP68 / IP69K，带扁平缆线 VAZ-FK-S-* M12 插座：IP67/IP68/IP69K |
| 连接 | AS-Interface： AS-Interface 扁平电缆 输出和匹配连接器： M12 连接器，5 针，A 码，符合 IEC 61076-2-101:2012 标准 |
| 材料 | 材料 |
| 触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR安装螺丝不锈钢 1.4305 / AISI 303 | 触点铜锡合金/金外壳PBT PC主体黑色 PUR电缆PUR安装螺丝不锈钢 1.4305 / AISI 303 |
| 电缆 | 电缆 |
| 护套直径∅4.8 mm颜色黑色线芯5 x 0.34 mm2长度L1 m | 护套直径∅4.8 mm颜色黑色线芯5 x 0.34 mm2长度L1 m |
| 质量 | 81 g |
| 紧固螺丝的紧固扭矩 | 1,65 Nm |
| 拧紧扭矩，缆线密封接头 | 0.4 Nm |

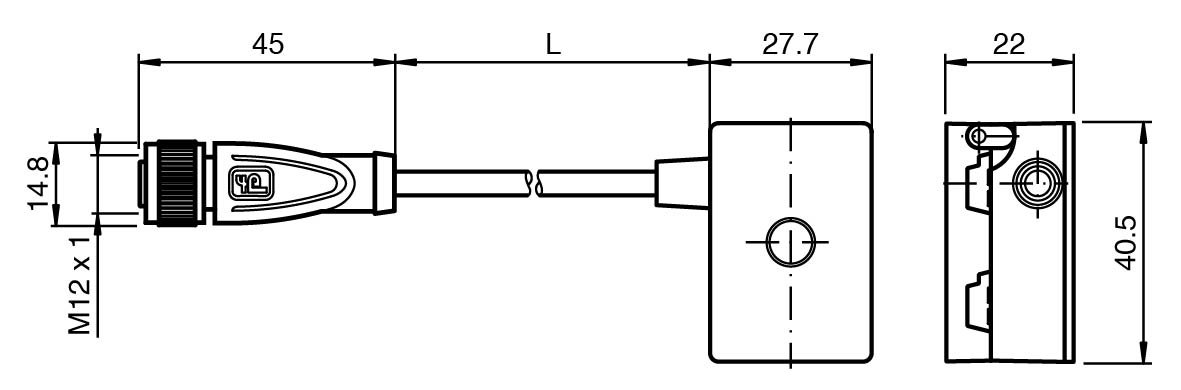

| 尺寸 | 尺寸 |
| 高度21,5 mm宽度27,7 mm长度40,5 mm | 高度21,5 mm宽度27,7 mm长度40,5 mm |
| 触点 | 铜锡合金/金 |
| 外壳 | PBT PC |
| 主体 | 黑色 PUR |
| 电缆 | PUR |
| 安装螺丝 | 不锈钢 1.4305 / AISI 303 |
| 护套直径 | ∅4.8 mm |
| 颜色 | 黑色 |
| 线芯 | 5 x 0.34 mm2 |
| 长度 | 1 m |
| 高度 | 21,5 mm |
| 宽度 | 27,7 mm |
| 长度 | 40,5 mm |
