倍加福

VBA-4E-G16-ZEJ

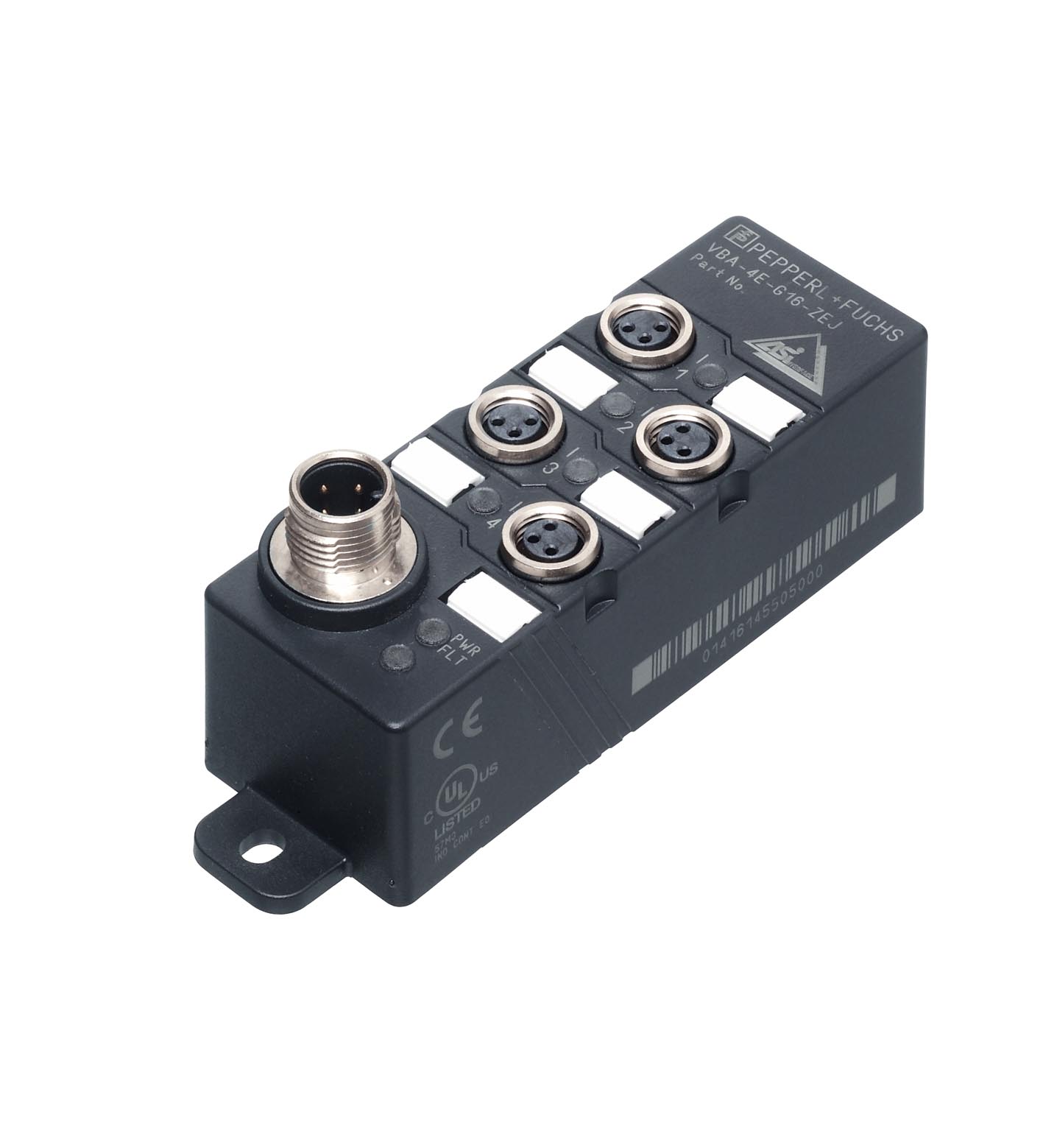

VBA-4E-G16-ZEJ AS-Interface 传感器模块

订货号: 188850
产品分类: 模块

G16 紧凑模块4 路输入 (PNP)

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	A/B 从属设备
AS-Interface 规格	V3.0
要求的主设备规格	≥ V2.1
型材	S-0.A.0
IO 代码0ID 代码AID1 代码7ID2 代码0	IO 代码0ID 代码AID1 代码7ID2 代码0
UL 文件编号	E223772
IO 代码	0
ID 代码	A
ID1 代码	7
ID2 代码	0
电源/故障 LED	状态显示；多色 LED绿色：正常运行红色：通信故障黄色/红色闪烁：地址为 0绿色/红色闪烁：传感器电源过载
LED IN	开关状态（输入）；4 个黄色 LED
额定工作电压	26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 40 mA （无传感器）/最大 240 mA
防护等级	III
浪涌保护	Ue：过电压类别 III，安全隔离型电源 (PELV)

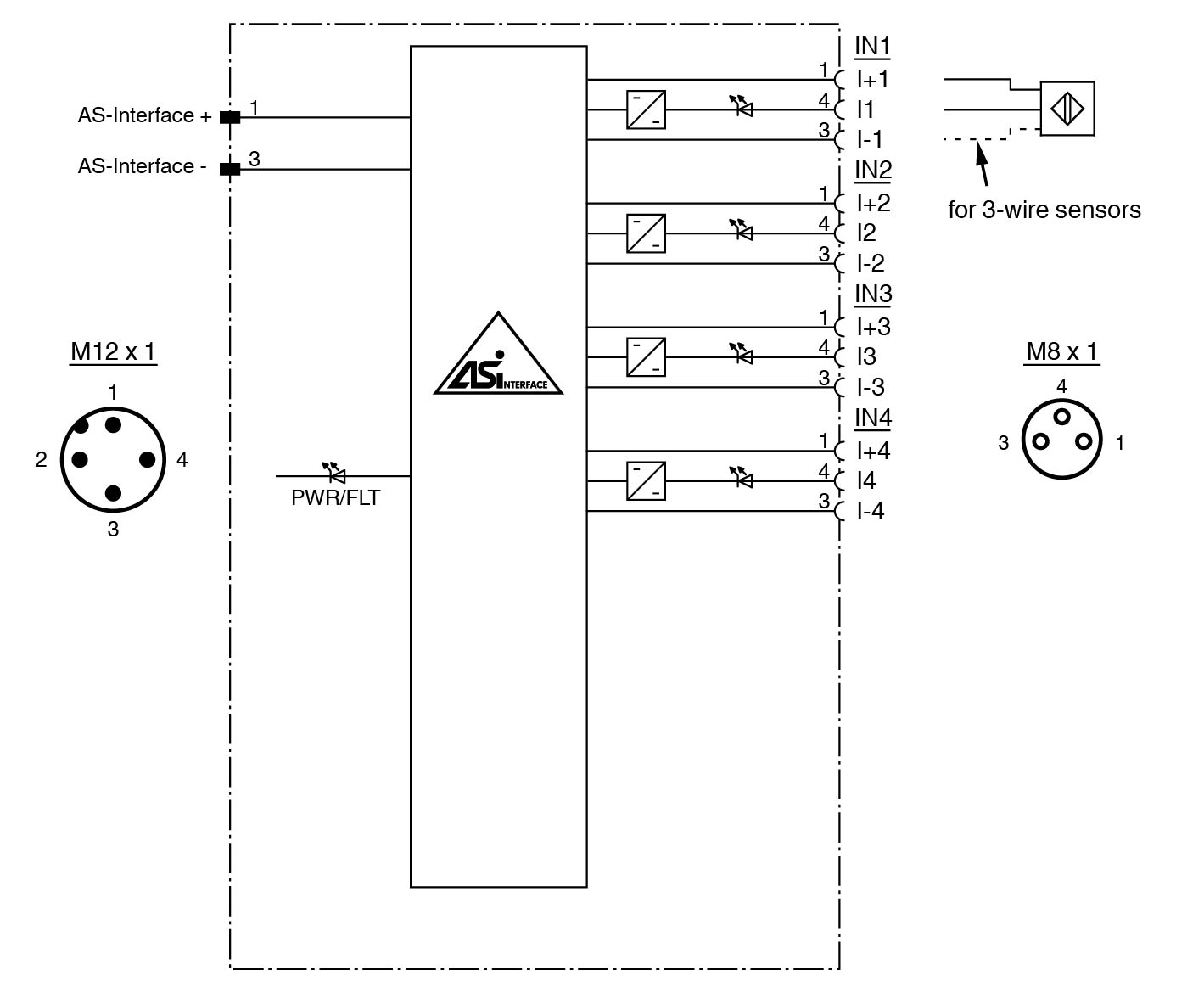

编号/类型	4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流
电源	来自 AS-Interface
电压	21 ... 31 V
电流负载容量	≤ 200 mA (TB ≤ 40 °C)，≤ 150 mA (TB ≤ 70 °C)，过载保护和短路保护
输入电流	≤ 9 mA（内部限制）
开关点	符合 DIN EN 61131-2 标准（类型 2）
0（无衰减）≤ 3 mA1（衰减）≥ 5 mA	0（无衰减）≤ 3 mA1（衰减）≥ 5 mA
信号延迟	< 1 ms（输入/AS-Interface）
0（无衰减）	≤ 3 mA
1（衰减）	≥ 5 mA
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013
输入	EN 61131-2
发射干扰	EN 61000-6-4:2007
AS-Interface	EN 62026-2:2013
抗扰度	EN 61000-6-2:2005 EN 62026-2:2013
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
相对湿度	85 % ，无冷凝
气候条件	仅供室内使用
海拔高度	≤ 2000 m 高于 MSL
耐冲击和抗振	30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击
抗振性	0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环
污染程度	3
防护等级	IP67 / IP68 / IP69k
连接	AS-Interface：M12 x 1 快速断开接头执行器：M8 x 1 快速断开接头
材料	材料
外壳PBT	外壳PBT
质量	100 g
拧紧扭矩，缆线密封接头	0.4 Nm（M12 连接器），0.2 Nm（M8 连接器）

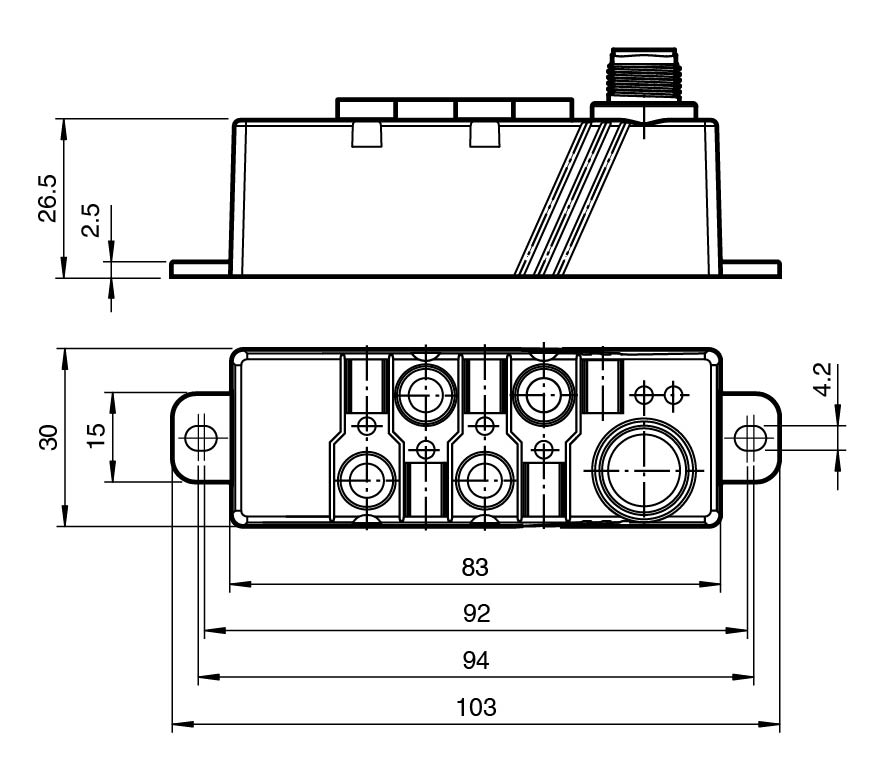

尺寸	尺寸
高度29,35 mm宽度30 mm长度103 mm	高度29,35 mm宽度30 mm长度103 mm
安装	螺钉安装
外壳	PBT
高度	29,35 mm
宽度	30 mm
长度	103 mm
