倍加福

VBA-4E-KE1-Z

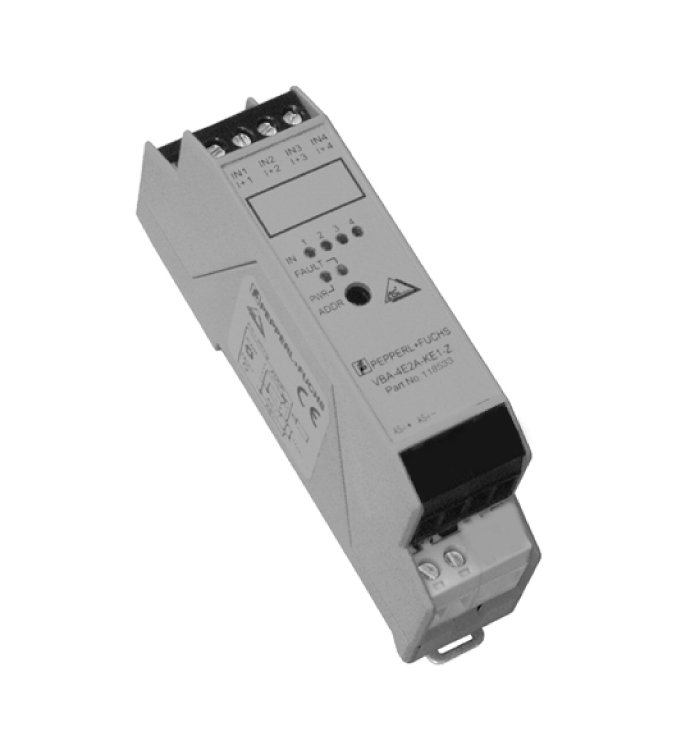

VBA-4E-KE1-Z AS-Interface 传感器/执行器模块

订货号: 118533
产品分类: 模块

KE1 开关柜模块4 路输入

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	A/B 从属设备
AS-Interface 规格	V2.1
要求的主设备规格	≥ V2.0
型材	S-0.A.0
IO 代码0ID 代码AID1 代码7ID2 代码0	IO 代码0ID 代码AID1 代码7ID2 代码0
UL 文件编号	E223772
IO 代码	0
ID 代码	A
ID1 代码	7
ID2 代码	0
LED 故障	错误显示；红色 LED红色：通信错误或地址为 0
LED PWR	AS-Interface 电压；绿色 LED
LED IN	开关状态（输入）；4 个黄色 LED
额定工作电压	26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 25 mA （无传感器）/最大 60 mA
防护等级	III
浪涌保护	Ue：过电压类别 III，安全隔离型电源 (PELV)

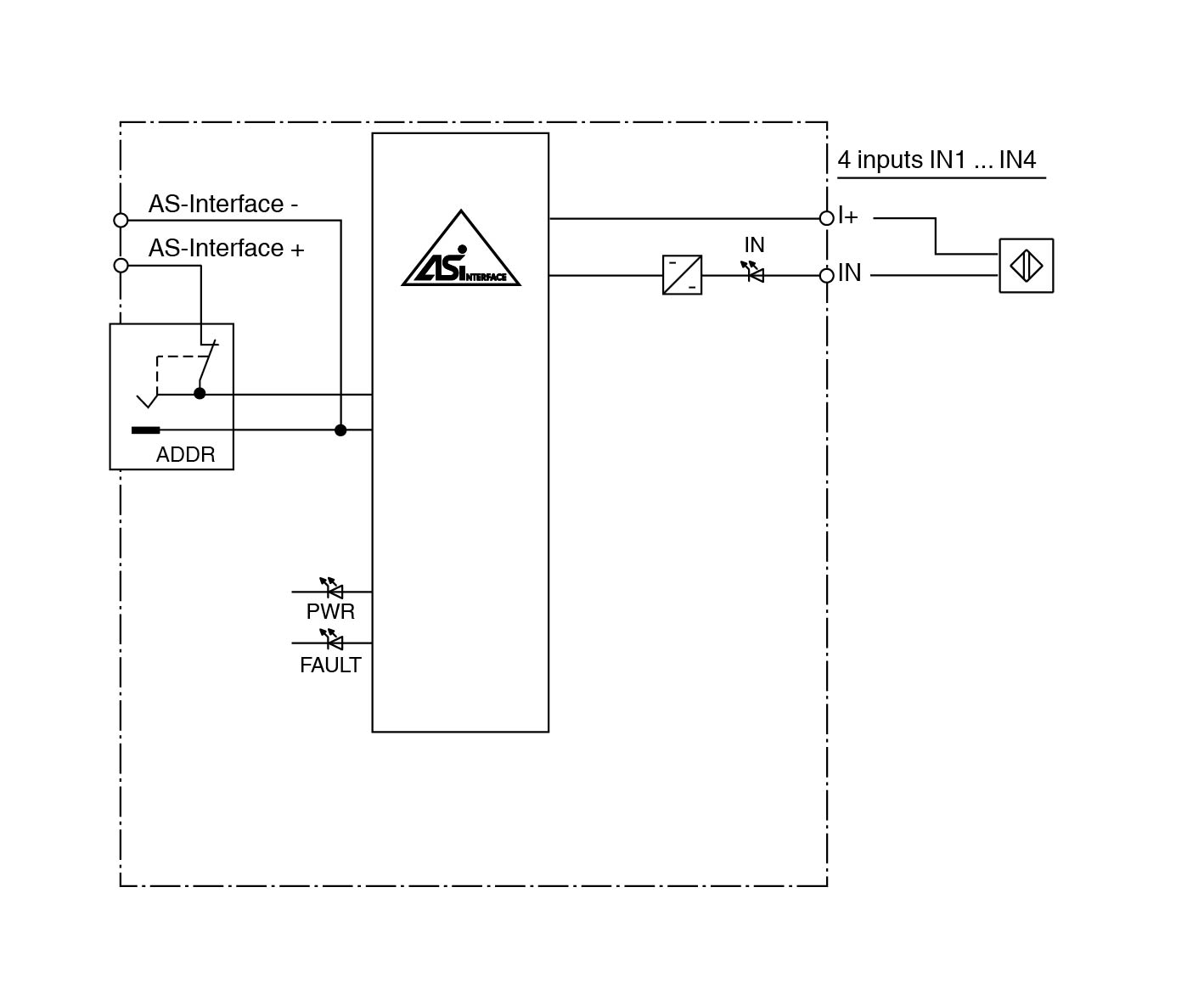

编号/类型	用于 2 线传感器的 4 路输入 (PNP)，直流或用于机械触点
电源	来自 AS-Interface
输入电流	≤ 8 mA（内部限制）
开关点	符合 DIN EN 61131-2 标准（类型 2）
0（无衰减）≤ 2 mA1（衰减）≥ 4 mA	0（无衰减）≤ 2 mA1（衰减）≥ 4 mA
信号延迟	< 2 ms（输入/AS-Interface）
信号频率	≤ 250 Hz
0（无衰减）	≤ 2 mA
1（衰减）	≥ 4 mA
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001
防护等级	EN 60529:2000
输入	EN 61131-2:2007
发射干扰	EN 61000-6-4:2001
AS-Interface	EN 62026-2:2013
抗扰度	EN 61000-6-2:2001
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
相对湿度	90 % ，无冷凝
污染程度	2
防护等级	IP20
连接	可拆卸端子额定连接能力：刚性/柔性（带和不带导线端套圈）：0.25 mm2 ... 2.5 mm2用于多线连接，具有两根横截面积相同的电线：柔性且带有双导线端套圈：0.5 mm2 ... 1.5 mm2
材料	材料
外壳PA 66-FR	外壳PA 66-FR
质量	80 g

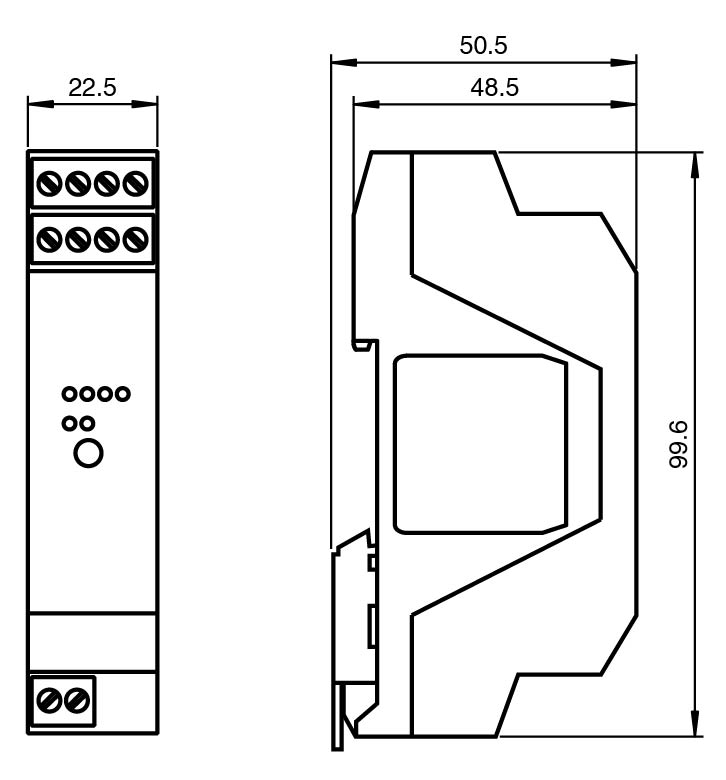

尺寸	尺寸
高度48,5 mm宽度22,5 mm长度99,6 mm	高度48,5 mm宽度22,5 mm长度99,6 mm
安装	DIN 安装导轨
外壳	PA 66-FR
高度	48,5 mm
宽度	22,5 mm
长度	99,6 mm
