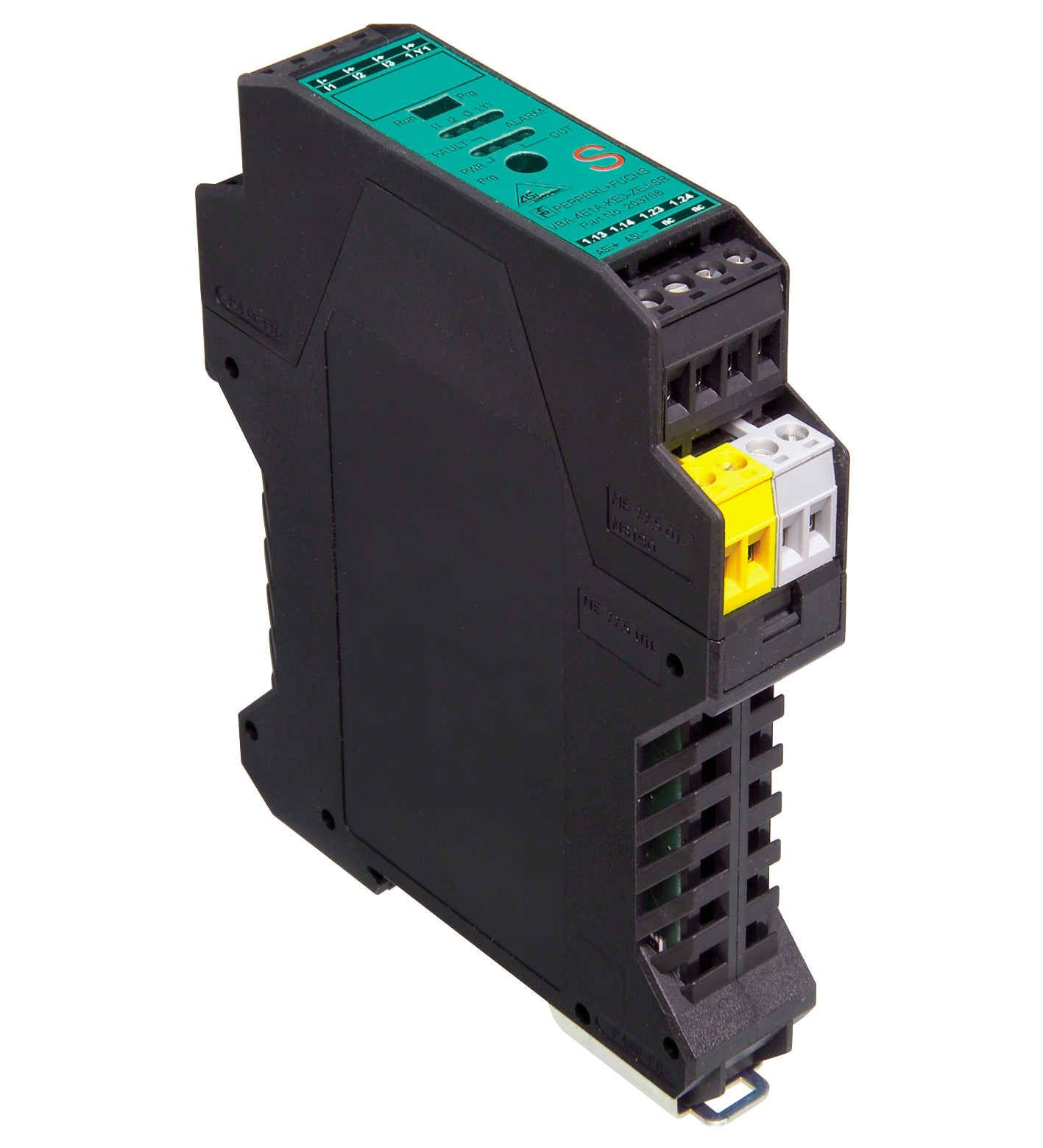

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V2.1 |
| 要求的主设备规格 | ≥ V2.1 |
| UL 文件编号 | E223772 |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| LED 故障 | 错误显示；红色 LED红色：通信错误 |
| LED PWR | AS-Interface 电压；绿色 LED |
| LED IN | 开关状态（输入）；4 个黄色 LED |
| LED OUT | 用于闪光模式，请见诊断表 |
| 报警 LED | PLC 发出警报；红色 LED |
| 辅助电源（输入） | 12 ...30 V DC PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 30 mA （无传感器）/最大 200 mA |
| 防护等级 | III |
| 浪涌保护 | UEXT，Ue：过电压类别 III， 安全隔离型电源 (PELV) |
| 编号/类型 | 4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V DC |
| 电流负载容量 | ≤ 90 mA，过载和短路保护 (INT) |
| 输入电流 | ≤ 8 mA（内部限制） |
| 传感器电源 | ≤ 90 mA |
| 开关点 | 符合 DIN EN 61131-2 标准 （类型 2） |
| 0（无衰减）≤ 2 mA1（衰减）≥ 4 mA | 0（无衰减）≤ 2 mA1（衰减）≥ 4 mA |
| 信号延迟 | < 2 ms（输入/AS-Interface） |
| 信号频率 | ≤ 250 Hz |
| 0（无衰减） | ≤ 2 mA |
| 1（衰减） | ≥ 4 mA |
| 编号/类型 | 1 路安全继电器输出 |
| 电源 | 来自 AS-Interface |
| 额定负载 | 额定负载 |
| 每个触点3 A / 24 V DC；3 A / 230 V AC | 每个触点3 A / 24 V DC；3 A / 230 V AC |
| 使用类别 | DC-13 和 AC-15 |
| 每个触点 | 3 A / 24 V DC；3 A / 230 V AC |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 |
| 防护等级 | EN 60529:2000 |
| 输入 | EN 61131-2 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005 EN 62026-2:2013 |
| 型材 | S-7.A.E |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 5 （可更改为 7 或 F） |
| ID2 代码 | E |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 E0 报警 LED 诊断（请参见表“设备颜色”）D1 E1 OUT1（请参见 P1）D2 E2 -D3 E3 = 1.Y1 - | D0 E0 报警 LED 诊断（请参见表“设备颜色”）D1 E1 OUT1（请参见 P1）D2 E2 -D3 E3 = 1.Y1 - |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1输出联动：P1 = 1：安全输出启动释放。P1 = 0：安全输出启动释放，且 OUT1=1P2ID1=5未使用ID1=7 或 FP2 = 0 IN3 为输入P2 = 1 IN3 发布通知P3未使用 | P0未使用P1输出联动：P1 = 1：安全输出启动释放。P1 = 0：安全输出启动释放，且 OUT1=1P2ID1=5未使用ID1=7 或 FP2 = 0 IN3 为输入P2 = 1 IN3 发布通知P3未使用 |
| D0 | E0 报警 LED 诊断（请参见表“设备颜色”） |
| D1 | E1 OUT1（请参见 P1） |
| D2 | E2 - |
| D3 | E3 = 1.Y1 - |
| P0 | 未使用 |
| P1 | 输出联动：P1 = 1：安全输出启动释放。P1 = 0：安全输出启动释放，且 OUT1=1 |
| P2 | ID1=5未使用ID1=7 或 FP2 = 0 IN3 为输入P2 = 1 IN3 发布通知 |
| P3 | 未使用 |
| 环境温度 | 0 ... 55 °C (32 ... 131 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 防护等级 | IP20 |
| 连接 | 可拆卸端子额定连接能力：刚性/柔性（带和不带导线端套圈）：0.25 mm2 ... 2.5 mm2用于多线连接，具有两根横截面积相同的电线：柔性且带有双导线端套圈：0.5 mm2 ... 1.5 mm2 |
| 材料 | 材料 |
| 外壳PA 66-FR | 外壳PA 66-FR |

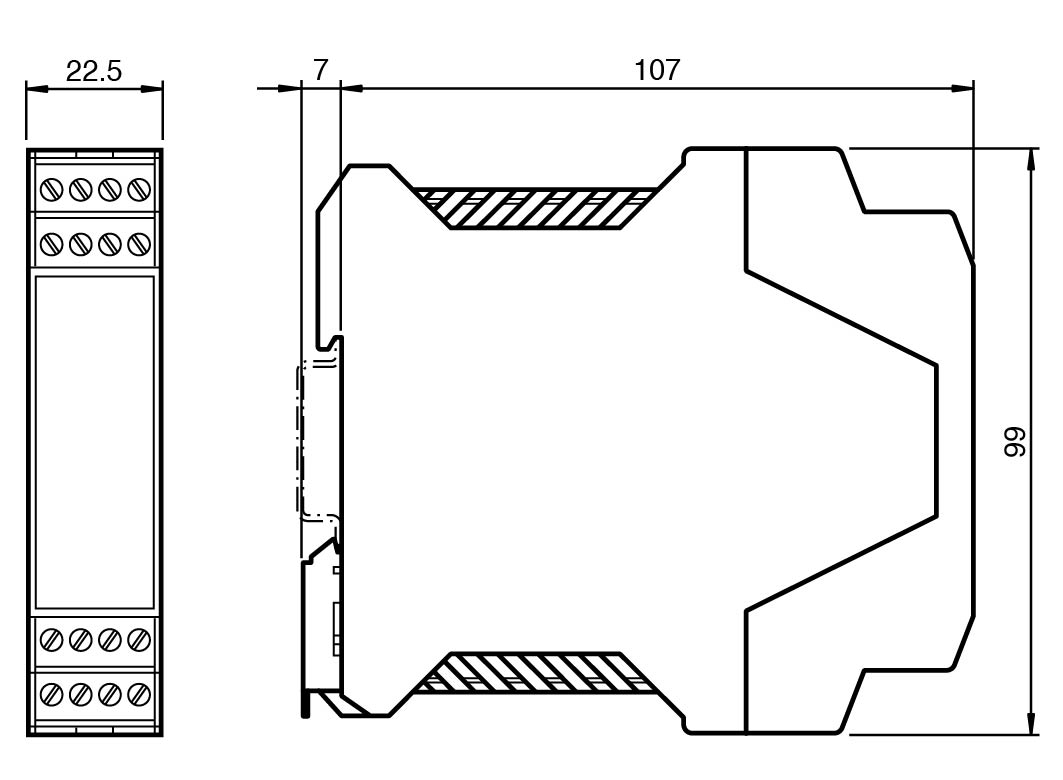

| 尺寸 | 尺寸 |
| 高度99 mm宽度22,5 mm长度107 mm | 高度99 mm宽度22,5 mm长度107 mm |
| 安装 | DIN 安装导轨 |
| 外壳 | PA 66-FR |
| 高度 | 99 mm |
| 宽度 | 22,5 mm |
| 长度 | 107 mm |
