倍加福

VBA-4E2A-G2-XE/E2

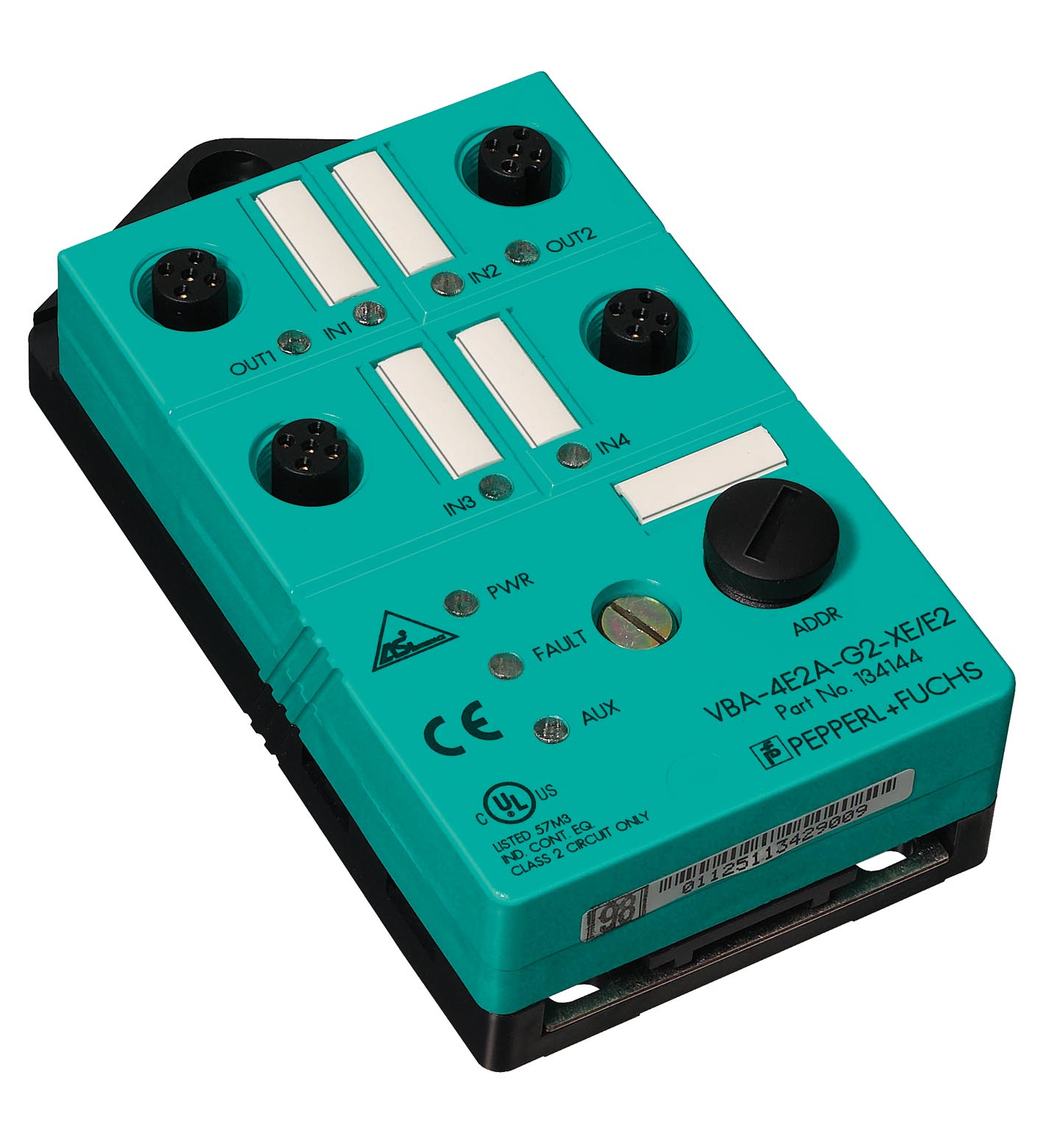

VBA-4E2A-G2-XE/E2 AS-Interface 传感器/执行器模块

订货号: 134144
产品分类: 模块

G2 扁平模块4 路输入和 2 路电子输出

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	A/B 从属设备
AS-Interface 规格	V2.1
要求的主设备规格	≥ V2.1
UL 文件编号	E223772
LED 故障	错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出过载
LED PWR	AS-Interface 电压；绿色 LED
LED AUX	外部辅助电源 UAUX ；绿色 LED
LED IN	开关状态（输入）；4 个黄色 LED
LED OUT	开关状态（输出）；2 个黄色 LED
辅助电源（输出）	20 ...30 V DC PELV
额定工作电压	26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 30 mA
防护等级	III
电流负载容量	2 A (IAUX)
浪涌保护	UAUX、Uin：过电压类别 III，安全隔离型电源 (PELV)
编号/类型	用于机械触点或 3 线传感器的 4 路输入 (PNP)，直流
电源	由外部辅助电源 UAUX 供电
输入电流	3 mA （典型）
开关点	符合 DIN EN 61131-2 标准（类型 1）
0（无衰减）≤ 0,5 mA1（衰减）≥ 2 mA	0（无衰减）≤ 0,5 mA1（衰减）≥ 2 mA
信号延迟	< 2 ms（输入/AS-Interface）
信号频率	≤ 250 Hz
0（无衰减）	≤ 0,5 mA
1（衰减）	≥ 2 mA
编号/类型	2 路电子输出，PNP，过载和短路保护
电源	由外部辅助电源 UAUX 供电
电压	≥ (UAUX - 0.5 V)
电流	1 A 每路输出， 2 A 每个模块
使用类别	DC-13
输入/输出	无
输入/AS-Interface	基本绝缘，额定绝缘电压 120 V DC
输出/AS-Interface	基本绝缘，额定绝缘电压 120 V DC
电磁兼容性	遵守合格证上列出的注意事项。
指令 2014/30/EUEN 62026-2:2013	指令 2014/30/EUEN 62026-2:2013
指令 2014/30/EU	EN 62026-2:2013
电流隔离	EN 60947-1:2007
防护等级	EN 60529:2000
机械容量	EN 60068-2-6:2008、EN 60068-2-27:1995
输入	EN 61131-2:2007
使用类别	EN 60947-5-1:2005
发射干扰	EN 61000-6-4:2001
AS-Interface	EN 62026-2:2013
抗扰度	EN 61326-1:2006
型材	S-7.A.E
IO 代码	7
ID 代码	A
ID1 代码	7
ID2 代码	E
数据位（通过 AS-Interface 运行）	输入输出
D0 IN1 O1D1 IN2 O2D2 IN3 -D3 IN4 -	D0 IN1 O1D1 IN2 O2D2 IN3 -D3 IN4 -
参数位（可通过 AS-i 编程）	功能
P0未使用P1未使用P2未使用P3未使用	P0未使用P1未使用P2未使用P3未使用
D0	IN1 O1
D1	IN2 O2
D2	IN3 -
D3	IN4 -
P0	未使用
P1	未使用
P2	未使用
P3	未使用
环境温度	-25 ... 60 °C (-13 ... 140 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
相对湿度	85 % ，无冷凝
气候条件	仅供室内使用
海拔高度	≤ 2000 m 高于 MSL
污染程度	3
防护等级	IP67
连接	缆线穿刺法黄色扁平缆线/黑色扁平缆线输入/输出：M12 圆形连接器
材料	材料
外壳PBT	外壳PBT
质量	大约 100 g
拧紧扭矩，缆线密封接头	0.4 Nm
安装	安装板
外壳	PBT
