TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V2.1 |
| 要求的主设备规格 | ≥ V2.1 |
| 型材 | S-7.A.0 |
| IO 代码7ID 代码AID1 代码7ID2 代码0 | IO 代码7ID 代码AID1 代码7ID2 代码0 |
| UL 文件编号 | E223772 |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | 0 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出过载 |
| LED PWR | AS-Interface 电压；绿色 LED |
| LED AUX | 外部辅助电源 UAUX ；绿色 LED |
| LED IN | 开关状态（输入）；4 个黄色 LED |
| LED OUT | 开关状态（输出）；2 个黄色 LED |
| 辅助电源（输出） | 20 ...30 V DC PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 25 mA （无传感器）/最大 60 mA |
| 防护等级 | III |
| 浪涌保护 | UAUX、Uin：过电压类别 III， 安全隔离型电源 (PELV) |
| 编号/类型 | 用于 2 线传感器的 4 路输入 (PNP)，直流 或用于机械触点 |
| 电源 | 来自 AS-Interface |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 （类型 2） |
| 0（无衰减）≤ 2 mA1（衰减）≥ 4 mA | 0（无衰减）≤ 2 mA1（衰减）≥ 4 mA |
| 信号延迟 | < 2 ms（输入/AS-Interface） |
| 信号频率 | ≤ 250 Hz |
| 0（无衰减） | ≤ 2 mA |
| 1（衰减） | ≥ 4 mA |
| 编号/类型 | 2 路电子输出，PNP，过载和短路保护 |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电压 | ≥ (UAUX - 0.5 V) |
| 电流 | O1/O2 最大 1.5 A，总计 3 A (TB ≤ 40 °C)O1/O2 最大 1 A，总计 2 A (TB ≤ 70 °C) |
| 使用类别 | DC-13 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2:2001 EN 61000-6-4:2001 |
| 防护等级 | EN 60529:2000 |
| 输入 | EN 61131-2:2007 |
| 发射干扰 | EN 61000-6-4:2001 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2001 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 污染程度 | 2 |
| 防护等级 | IP20 |
| 连接 | 可拆卸端子额定连接能力：刚性/柔性（带和不带导线端套圈）：0.25 mm2 ... 2.5 mm2用于多线连接，具有两根横截面积相同的电线：柔性且带有双导线端套圈：0.5 mm2 ... 1.5 mm2 |
| 材料 | 材料 |
| 外壳PA 66-FR | 外壳PA 66-FR |
| 质量 | 80 g |

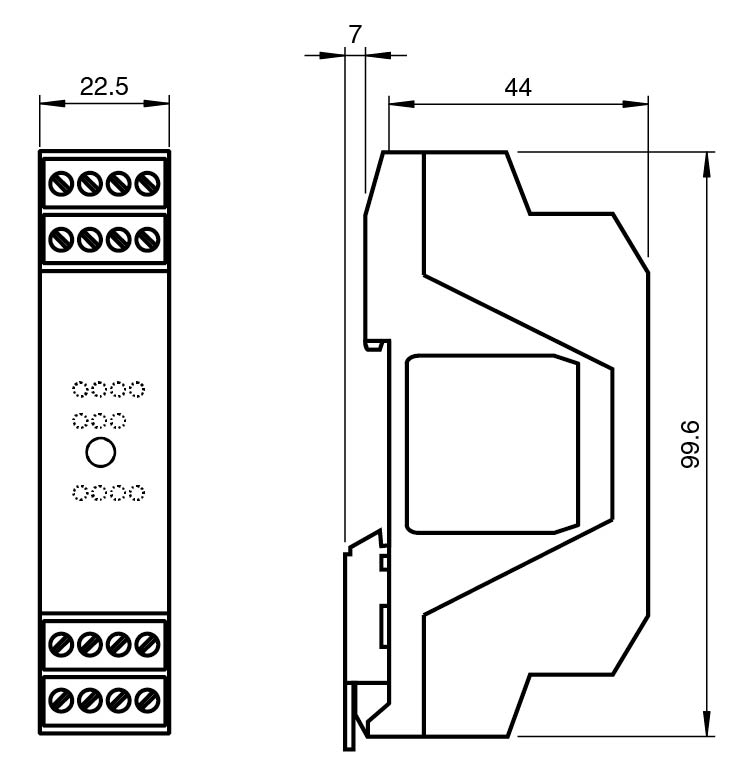

| 尺寸 | 尺寸 |
| 高度48,5 mm宽度22,5 mm长度99,6 mm | 高度48,5 mm宽度22,5 mm长度99,6 mm |
| 安装 | DIN 安装导轨 |
| 外壳 | PA 66-FR |
| 高度 | 48,5 mm |
| 宽度 | 22,5 mm |
| 长度 | 99,6 mm |
