TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V2.1 |
| 要求的主设备规格 | ≥ V2.0 |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 20 mA （无传感器） |
| 防护等级 | III |

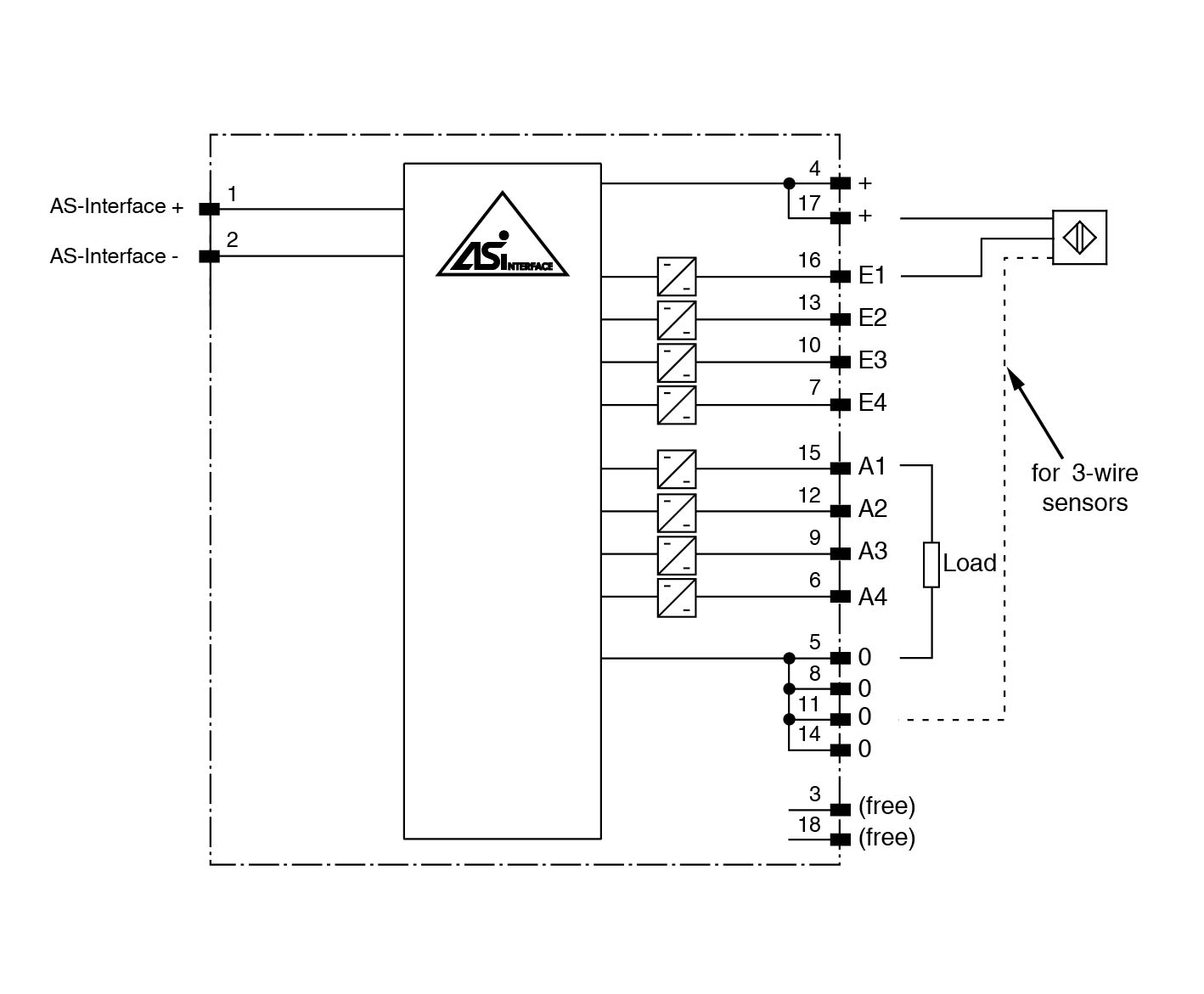

| 编号/类型 | 用于机械触点、2 线和 3 线传感器的四路输入 |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | Uin < 2 V: aus> Uin > 10 V：接通 |
| 编号/类型 | 3 路电子输出，PNP |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 电流 | 每路输出 ≤ 80 mA，总计 ≤ 80 mA |
| 型材 | S-7.A.E |
| IO 代码 | 7 |
| ID 代码 | A |
| ID2 代码 | E |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 - | D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 - |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1未使用P2未使用P3未使用 | P0未使用P1未使用P2未使用P3未使用 |
| D0 | IN1 OUT1 |
| D1 | IN2 OUT2 |
| D2 | IN3 OUT3 |
| D3 | IN4 - |
| P0 | 未使用 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP20（完全适合），符合 EN 60529 标准 |
| 连接 | 螺丝端子排 |

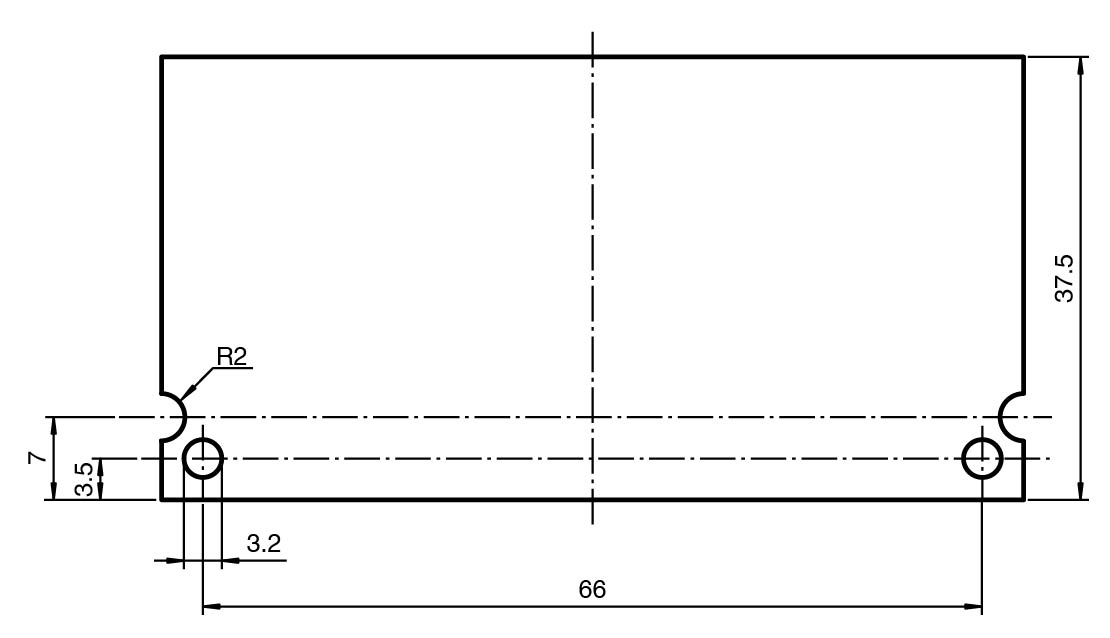

| 尺寸 | 尺寸 |
| 宽度37,5 mm长度72,5 mm | 宽度37,5 mm长度72,5 mm |
| 宽度 | 37,5 mm |
| 长度 | 72,5 mm |
