TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| 型材 | S-7.A.E |
| IO 代码7ID 代码AID1 代码7ID2 代码E | IO 代码7ID 代码AID1 代码7ID2 代码E |
| UL 文件编号 | E223772 “仅用于 NFPA 79 应用” |
| 平均无故障时间 | 110 a |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | E |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：传感器电源过载、输出过载或缺少外部辅助电源 UAUX |
| LED PWR | AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址为 0 或传感器电源过载或输出过载或缺少外部辅助电源 UAUX |
| LED AUX | 外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压 |
| LED IN | 开关状态（输入）；4 个黄色 LED |
| LED OUT | 开关状态（输出）；3 个黄色 LED |
| 辅助电源（输出） | 20 ...30 V DC PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 35 mA |
| 编号/类型 | 4 用于 3 线传感器的输入 (PNP)，直流 |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电流负载容量 | 500 mA ，过载和短路保护 |
| 输入电流 | ≤ 8 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 0（无阻尼）≤ 0.5 mA1（有阻尼）≥ 2.0 mA |
| 信号延迟 | < 1 ms（输入/AS-Interface） |
| 编号/类型 | 3 路电子输出，PNP，过载和短路保护 |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电压 | ≥ (UAUX - 0.5 V) |
| 电流 | 2 A 每路输出 TB ≤ 40 °C：总计 6 A TB ≤ 60 °C：OUT1+OUT2 最大 3 A，OUT3 最大 2 A |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 输入 | EN 61131-2:2007 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -30 ... 85 °C (-22 ... 185 °F) |
| 防护等级 | IP67，符合 EN 60529 标准 |

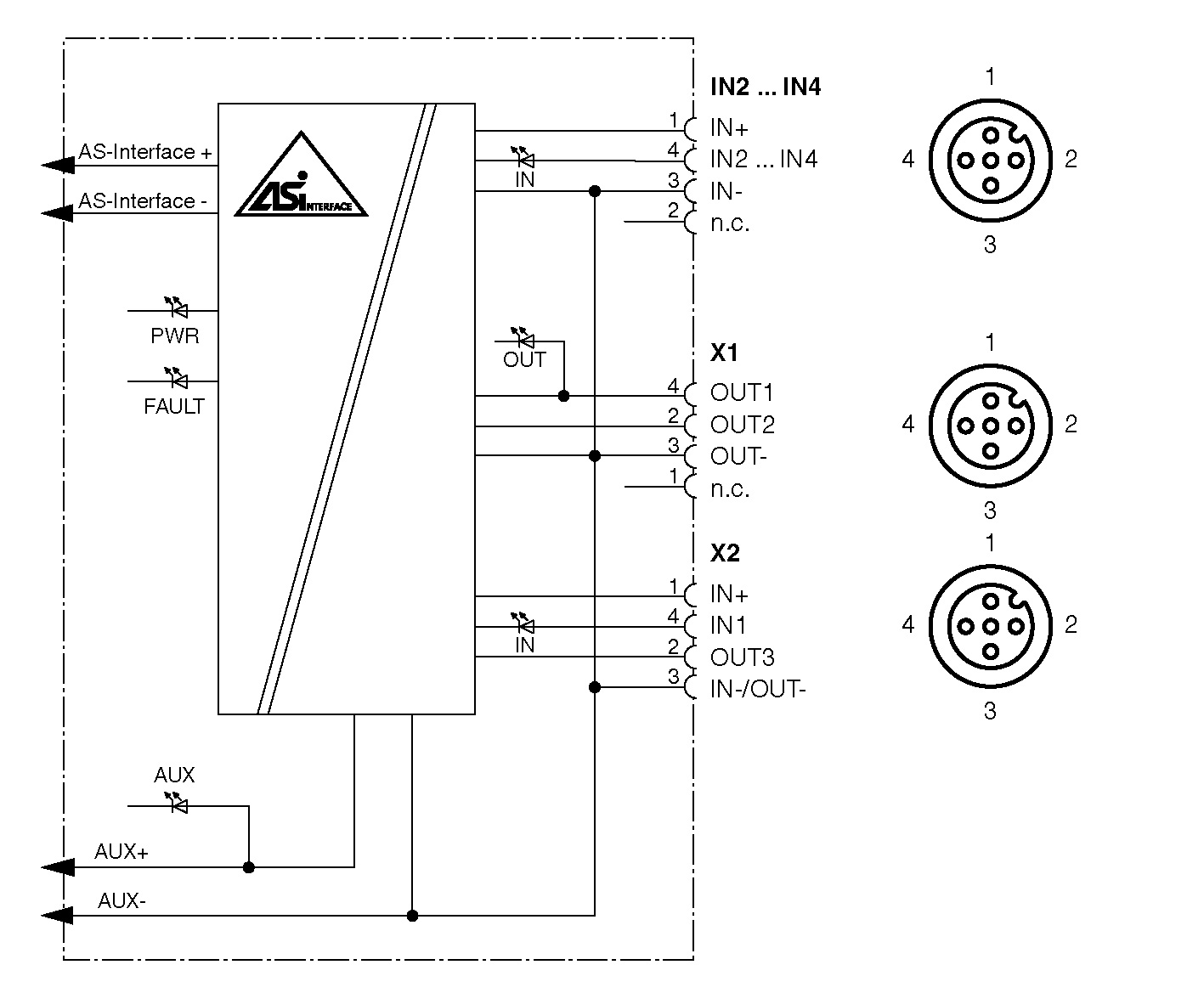

| 连接 | AS-Interface，AUX：绝缘穿刺技术黄色扁平缆线/黑色扁平缆线输入/输出：M12 圆形插塞式连接器，符合 EN 61076-2-101 标准输入：LF 类型（4 针，衬套触点，螺纹接合，A 码）匹配连接器：LM 类型或类似输出：LF 类型（4 针，衬套触点，螺纹接合，A 码）匹配连接器：LM 类型或类似 |
| 质量 | 260 g |

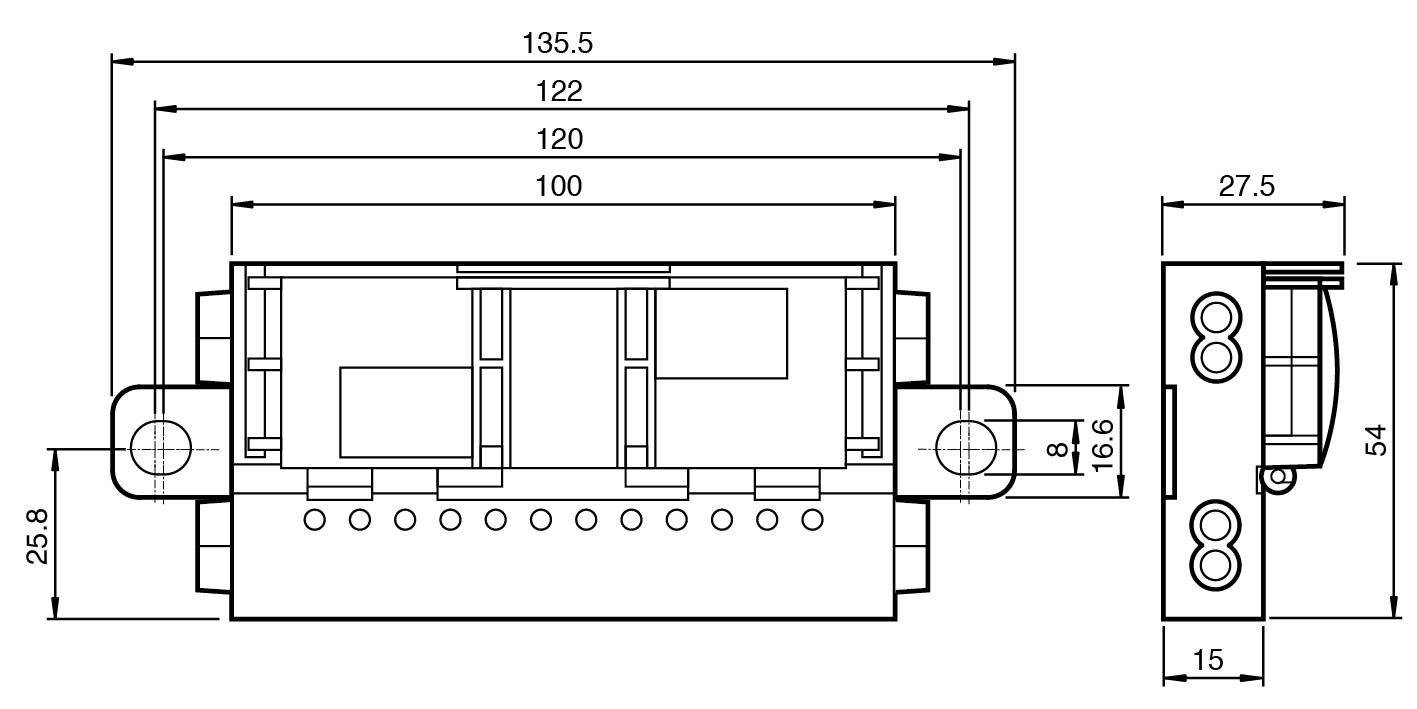

| 安装 | 2 个夹子，带 ∅ 8 mm 钻孔 |
| 电缆长度 | 0,7 m （输入） ， 1,5 m （X1，X2） |
| 注意 | 扁平缆线的布线具有可实现 100 个致动循环的设计 |
