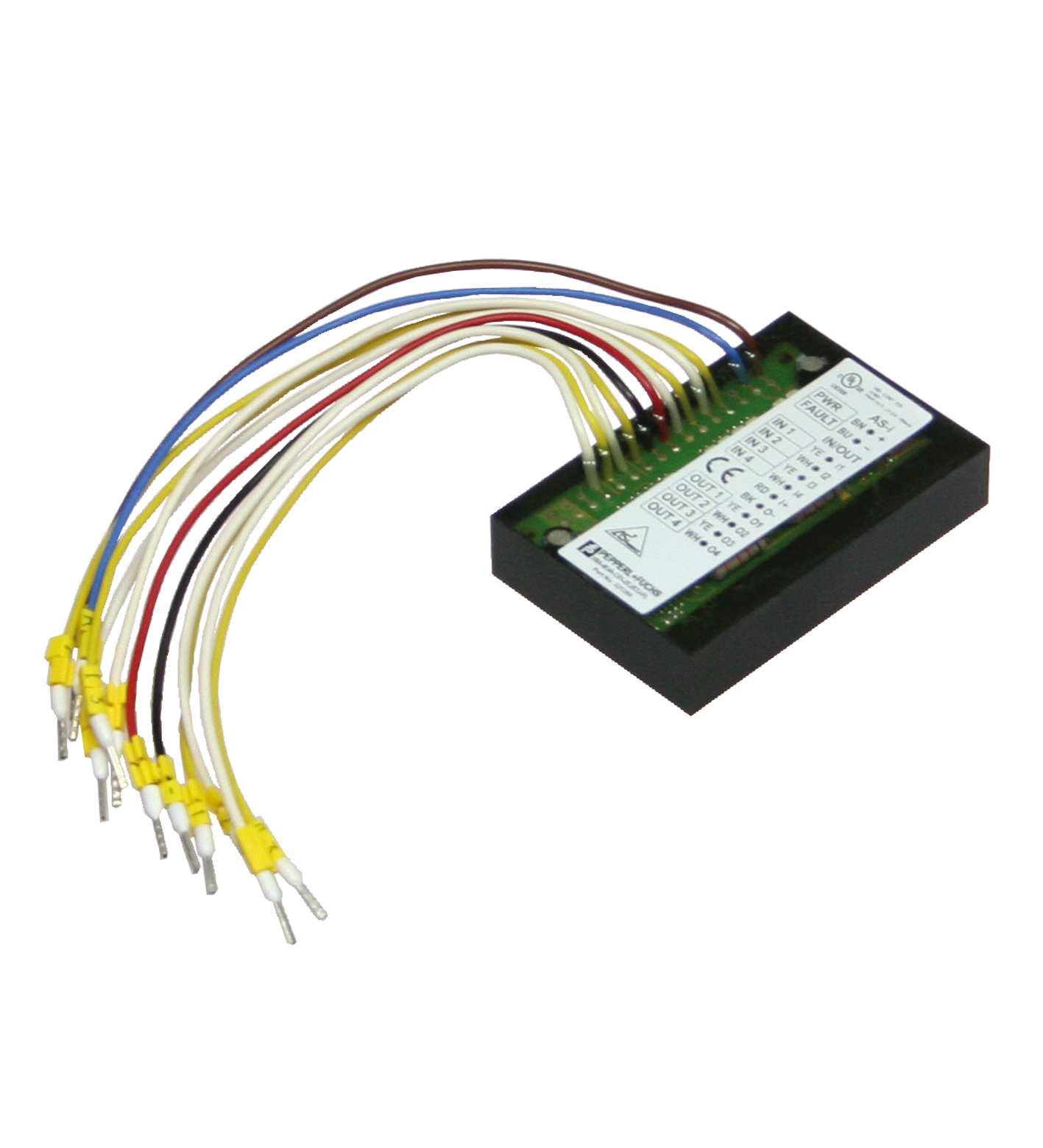

规格参数
通用规格

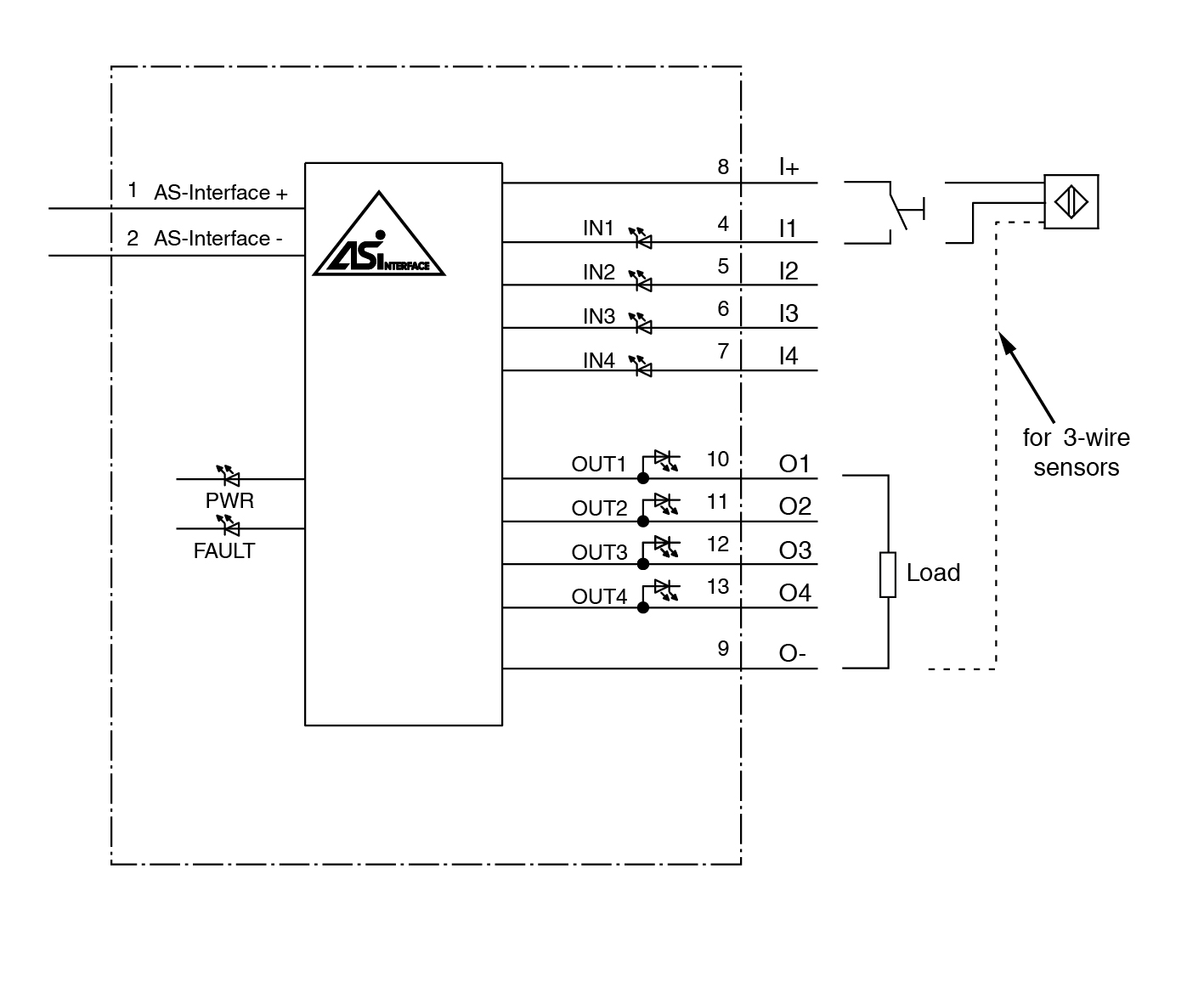

| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V3.0 |
| UL 文件编号 | E223772 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出过载 |
| LED PWR | AS-Interface 电压；绿色 LED |
| LED IN | 开关状态（输入）；4 个黄色 LED |
| LED OUT | 开关状态（输出）；4 个黄色 LED |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 30 mA （无传感器）/最大 180 mA |
| 防护等级 | III |
| 浪涌保护 | Ue：过电压类别 III， 安全隔离型电源 (PELV) |
| 编号/类型 | 4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 输入电流 | 5 mA （典型） |
| 开关点 | 符合 EN 61131-2 类型 1 |
| 0（无衰减）≤ 0,5 mA1（衰减）≥ 2 mA | 0（无衰减）≤ 0,5 mA1（衰减）≥ 2 mA |
| 信号延迟 | < 2 ms（输入/AS-Interface） |
| 0（无衰减） | ≤ 0,5 mA |
| 1（衰减） | ≥ 2 mA |
| 编号/类型 | 4 路电子输出，PNP |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 电流 | 每路输出 ≤ 100 mA，总计 ≤ 140 mA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61326-1:2013 EN 61000-6-4:2007 EN 62026-2:2015 | 指令 2014/30/EUEN 61326-1:2013 EN 61000-6-4:2007 EN 62026-2:2015 |
| 指令 2014/30/EU | EN 61326-1:2013 EN 61000-6-4:2007 EN 62026-2:2015 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 50295:1999、IEC 62026-2:2015 |
| 输入 | EN 61131-2:2015 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61326-1:2013 |
| 型材 | S-7.A.7 |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | 7 |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 OUT4 | D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 OUT4 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置）P1输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用 | P0通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置）P1输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用 |
| D0 | IN1 OUT1 |
| D1 | IN2 OUT2 |
| D2 | IN3 OUT3 |
| D3 | IN4 OUT4 |
| P0 | 通信监控P0 = 0 监控 = 关闭，如果通信失败，输出将保持该状态P0 = 1 监控 = 打开，即，如果通信失败，输出将断电（默认设置） |
| P1 | 输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置） |
| P2 | 同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置） |
| P3 | 未使用 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 污染程度 | 2 |
| 连接 | 190 mm，PVC - 柔性导线 |
| 质量 | 90 g |

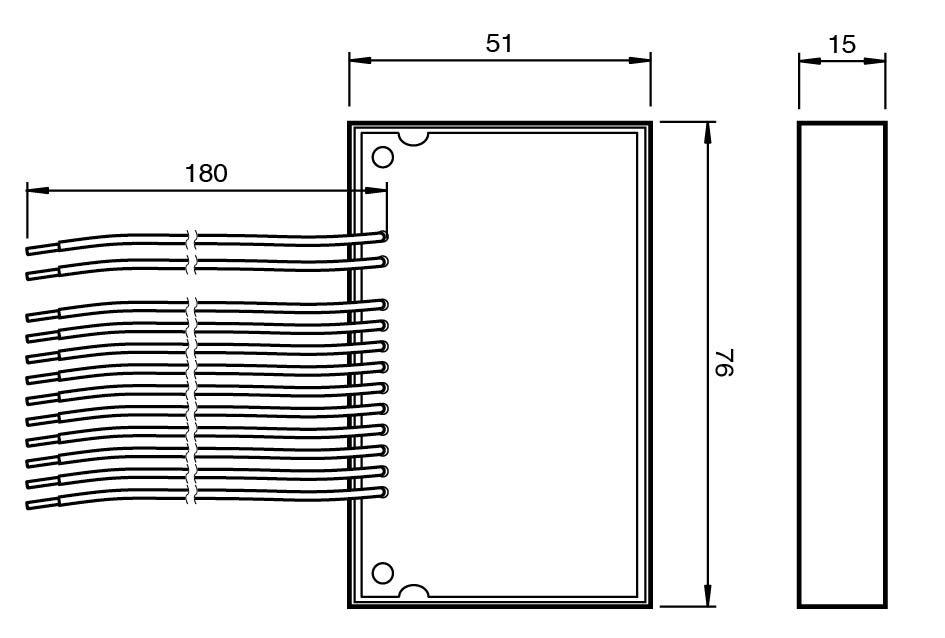

| 尺寸 | 尺寸 |
| 高度15 mm宽度51 mm长度76 mm | 高度15 mm宽度51 mm长度76 mm |
| 高度 | 15 mm |
| 宽度 | 51 mm |
| 长度 | 76 mm |
