TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V3.0 |
| UL 文件编号 | E223772 |
| 平均无故障时间 | 267 a |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出过载 |
| LED PWR | AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址 0 |
| LED IN | 开关状态（输入）；4 个黄色 LED |
| LED OUT | 开关状态（输出）；4 个黄色 LED |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 (PELV) |
| 额定工作电流 | ≤ 40 mA （无输入/输出）/最大 160 mA |
| 防护等级 | III |
| 浪涌保护 | Ue：过电压类别 II， 安全隔离型电源 (PELV) |

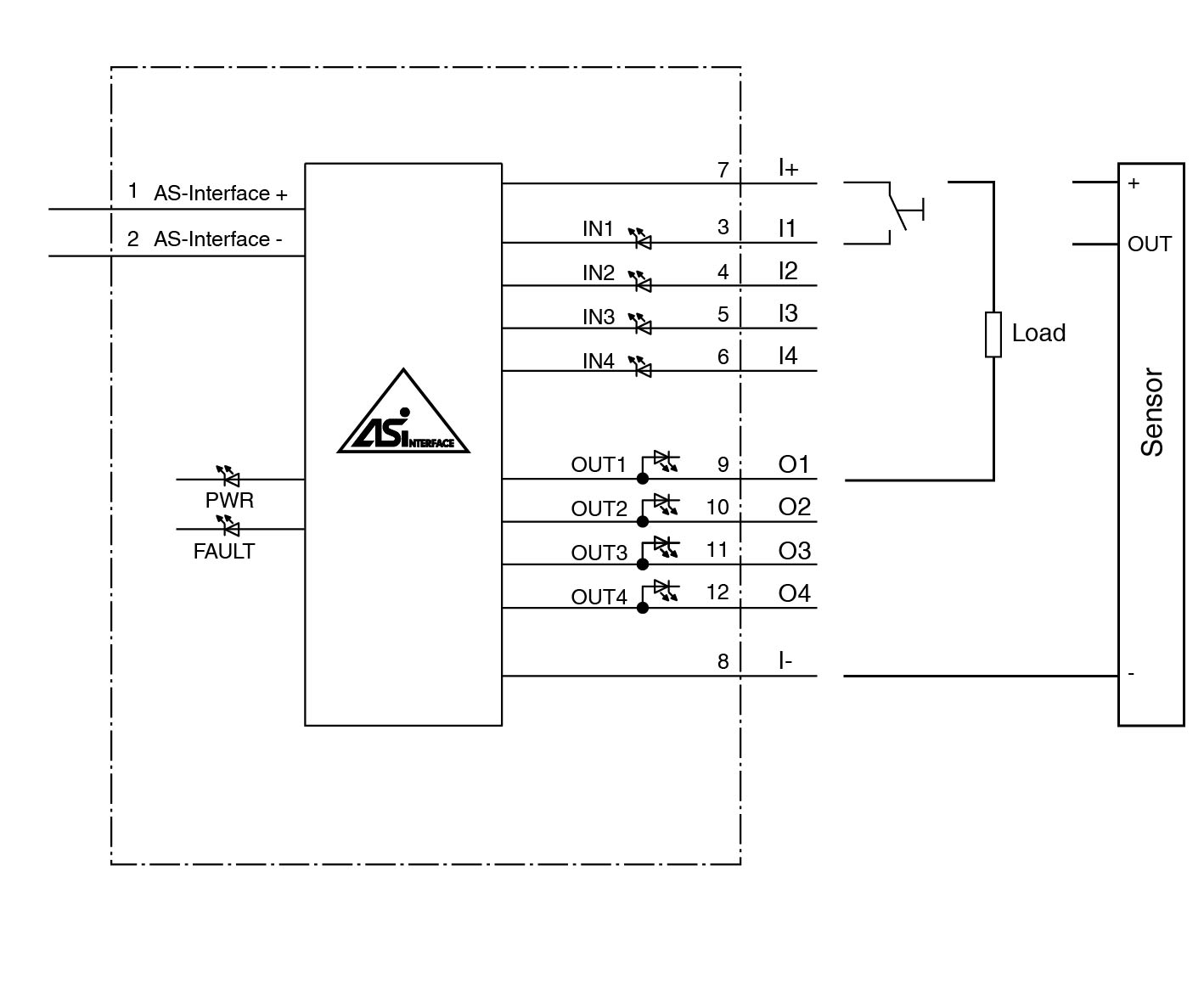

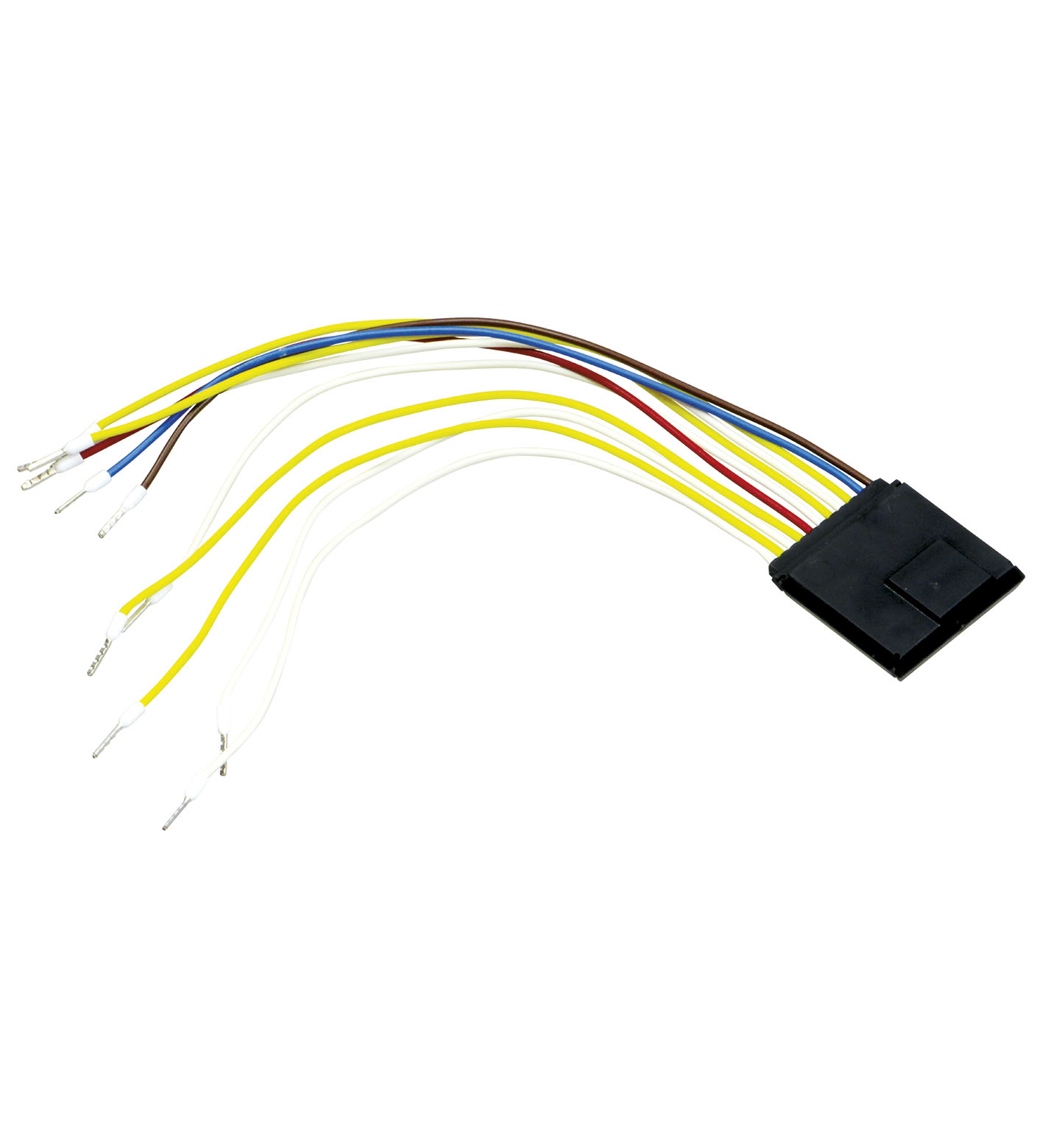

| 编号/类型 | 用于机械触点或 3 线传感器的 4 路输入 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电压 | 12 ... 31 V |
| 电流负载容量 | ≤ 100 mA 共包括输出电流、过载和短路保护 |
| 输入电流 | ≤ 4 mA （内部限制） |
| 开关点 | 开关点 |
| 0（无衰减）≤ 0,15 mA1（衰减）≥ 1,3 mA | 0（无衰减）≤ 0,15 mA1（衰减）≥ 1,3 mA |
| 信号延迟 | < 1 ms（输入/AS-Interface） |
| 0（无衰减） | ≤ 0,15 mA |
| 1（衰减） | ≥ 1,3 mA |
| 编号/类型 | 4 路电子输出，NPN，过载和短路保护 |
| 电源 | 来自 AS-Interface |
| 电压 | 12 ... 31 V |
| 电流 | 每路输出 ≤ 100 mA，总计 ≤ 100 mA，包括输入电源 |
| 使用类别 | DC-1“一般用途”（电阻和弱电感负载符合 IEC 60947 标准） |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013 |
| 型材 | S-7.A.7 |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | 7 |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 OUT4 | D0 IN1 OUT1D1 IN2 OUT2D2 IN3 OUT3D3 IN4 OUT4 |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用 | P0未使用P1输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置）P2同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置）P3未使用 |
| D0 | IN1 OUT1 |
| D1 | IN2 OUT2 |
| D2 | IN3 OUT3 |
| D3 | IN4 OUT4 |
| P0 | 未使用 |
| P1 | 输入滤波器P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 msP1 = 1 输入滤波器关闭（默认设置） |
| P2 | 同步模式P2 = 0 同步模式打开P2 = 1 同步模式关闭（默认设置） |
| P3 | 未使用 |
| UL 认证 | 防护等级 IP20 不包括在 UL 认证中。防护等级由 Pepper+Fuchs 测试。 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 5000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,35 mm 10 ... 57 Hz ，5 g，57 Hz ...150 Hz，10 次循环 |
| 污染程度 | 2 |
| 防护等级 | IP20，符合 EN 60529 标准 |
| 连接 | 200 mm，PVC 缆线 0.5 mm2 |
| 材料 | 材料 |
| 外壳聚酰胺热熔胶 | 外壳聚酰胺热熔胶 |
| 质量 | 33 g |

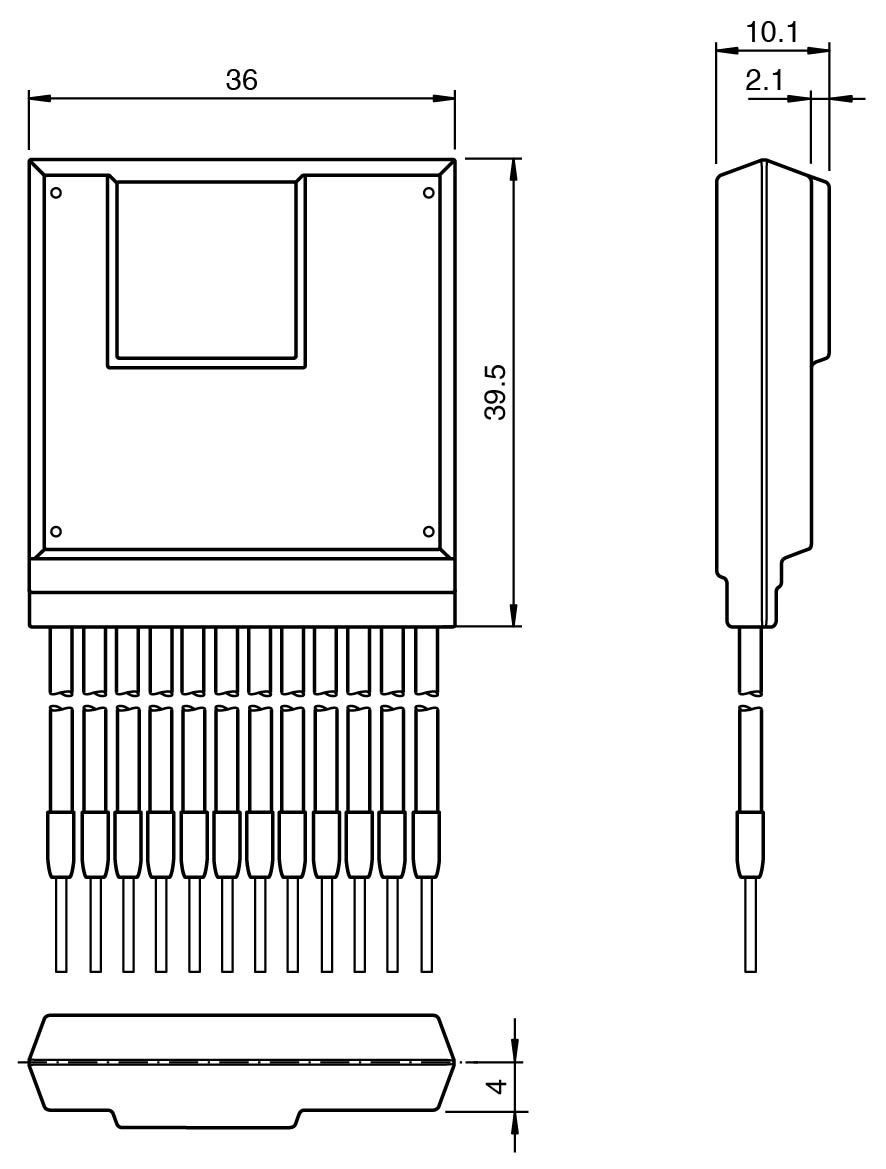

| 尺寸 | 尺寸 |
| 高度10 mm宽度36 mm长度39,5 mm | 高度10 mm宽度36 mm长度39,5 mm |
| 注意 | 此设备免维护。 如果不按照制造商规定的方法使用设备，那么设备的防护性能可能降低。 |
| 外壳 | 聚酰胺热熔胶 |
| 高度 | 10 mm |
| 宽度 | 36 mm |
| 长度 | 39,5 mm |
