倍加福

VBA-4E4A-G12-XEL

VBA-4E4A-G12-XEL AS-Interface 传感器/执行器模块

订货号: 228643
产品分类: 模块

G12 扁平模块4 路输入 (PNP) 和 4 路电子输出

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	A/B 从属设备
AS-Interface 规格	V3.0
要求的主设备规格	≥ V3.0
型材	S-7.A.7
IO 代码7ID 代码AID1 代码7ID2 代码7	IO 代码7ID 代码AID1 代码7ID2 代码7
UL 文件编号	E223772
平均无故障时间	142,5 a （在 40°C 环境温度下）
IO 代码	7
ID 代码	A
ID1 代码	7
ID2 代码	7
LED 故障	错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：传感器电源或输出过载
LED PWR	AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址 0
LED AUX	外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压
LED IN	开关状态（输入）；4 个黄色 LED
辅助电源	24 V DC ± 15% PELV
额定工作电压	26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 40 mA
防护等级	III
浪涌保护	UAUX、Uin：过电压类别 III，安全隔离型电源 (PELV) 源自高达 300 V AC 相电压的电源
编号/类型	4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流
电源	由外部辅助电源 UAUX 供电
电流负载容量	≤ 500 mA 防过载和短路
输入电流	≤ 8 mA（内部限制）
开关点	符合 DIN EN 61131-2 标准（类型 2）
0（无衰减）≤ 2 mA1（衰减）≥ 6 mA	0（无衰减）≤ 2 mA1（衰减）≥ 6 mA
信号延迟	< 1 ms（输入/AS-Interface）
0（无衰减）	≤ 2 mA
1（衰减）	≥ 6 mA
编号/类型	4 路电子输出，PNP，过载和短路保护
电源	由外部辅助电源 UAUX 供电
电压	≥ (UAUX - 0.5 V)
电流	1 A 每路输出
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013
输入	EN 61131-2:2007
发射干扰	EN 61000-6-4:2007
AS-Interface	EN 62026-2:2013
抗扰度	EN 61000-6-2:2005 EN 62026-2:2013
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
相对湿度	85 % ，无冷凝
海拔高度	≤ 2000 m 高于 MSL
耐冲击和抗振	30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击
抗振性	0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环
污染程度	3
防护等级	IP67
连接	缆线穿刺法黄色扁平缆线/黑色扁平缆线输入/输出：M12 圆形连接器
材料	材料
外壳PBT	外壳PBT
质量	200 g
拧紧扭矩，缆线密封接头	0.4 Nm

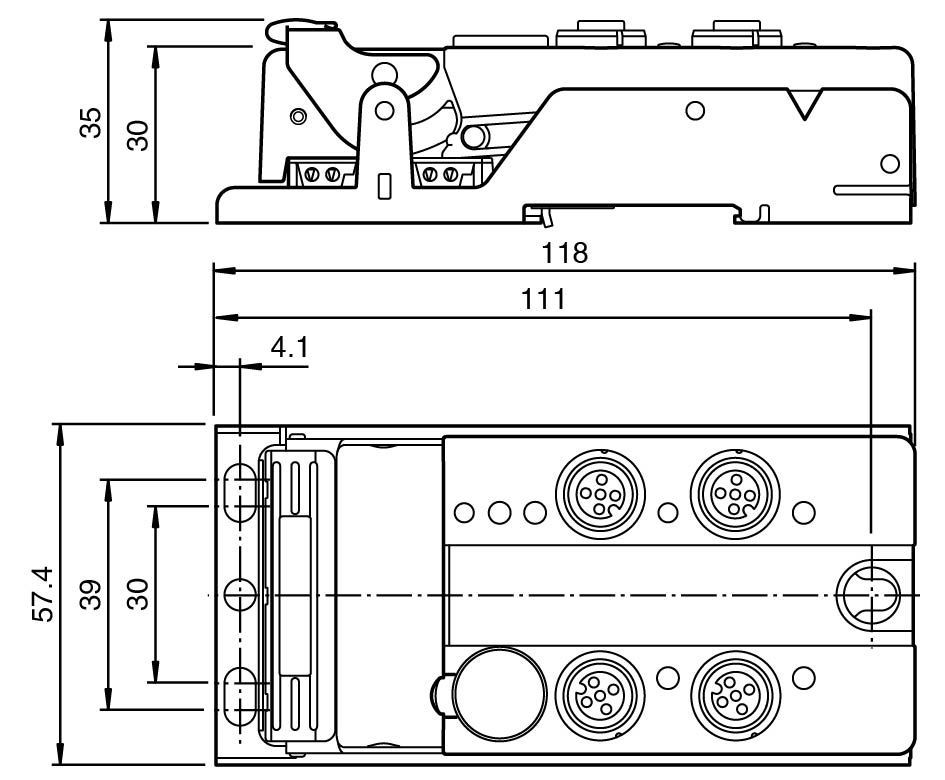

尺寸	尺寸
高度35 mm宽度57,4 mm长度118 mm	高度35 mm宽度57,4 mm长度118 mm
安装	安装板
外壳	PBT
高度	35 mm
宽度	57,4 mm
长度	118 mm
