产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V3.0 |
| 型材 | S-7.A.7 |
| IO 代码7ID 代码AID1 代码7ID2 代码7 | IO 代码7ID 代码AID1 代码7ID2 代码7 |
| UL 文件编号 | E223772 |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | 7 |
| 电源/故障 LED | 状态显示；多色 LED绿色：正常运行红色：通信故障黄色/红色闪烁：地址为 0绿色/红色闪烁：传感器电源或输出过载 |
| LED AUX | 外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压 |
| LED IN | 开关状态（输入）；4 个黄色 LED |
| LED OUT | 开关状态（输出）；4 个黄色/红色 LED黄色：输出激活红色：输出过载 |
| 辅助电源（输出） | 20 ...30 V DC PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 40 mA （无传感器）/最大 240 mA |
| 防护等级 | III |
| 浪涌保护 | UAUX、Uin：过电压类别 III， 安全隔离型电源 (PELV) |
| 编号/类型 | 4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电压 | 21 ... 31 V |
| 电流负载容量 | ≤ 200 mA (TB ≤ 40 °C)，≤ 150 mA (TB ≤ 70 °C)，过载保护和短路保护 |
| 输入电流 | ≤ 9 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 （类型 2） |
| 0（无衰减）≤ 3 mA1（衰减）≥ 5 mA | 0（无衰减）≤ 3 mA1（衰减）≥ 5 mA |
| 信号延迟 | < 1 ms（输入/AS-Interface） |
| 0（无衰减） | ≤ 3 mA |
| 1（衰减） | ≥ 5 mA |
| 编号/类型 | 4 路电子输出，PNP，过载和短路保护 |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电压 | ≥ (UAUX - 0.5 V) |
| 电流 | 1 A 每路输出 |
| 使用类别 | DC-13 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 输入 | EN 61131-2 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005 EN 62026-2:2013 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环 |
| 污染程度 | 3 |
| 防护等级 | IP67 / IP68 / IP69k |

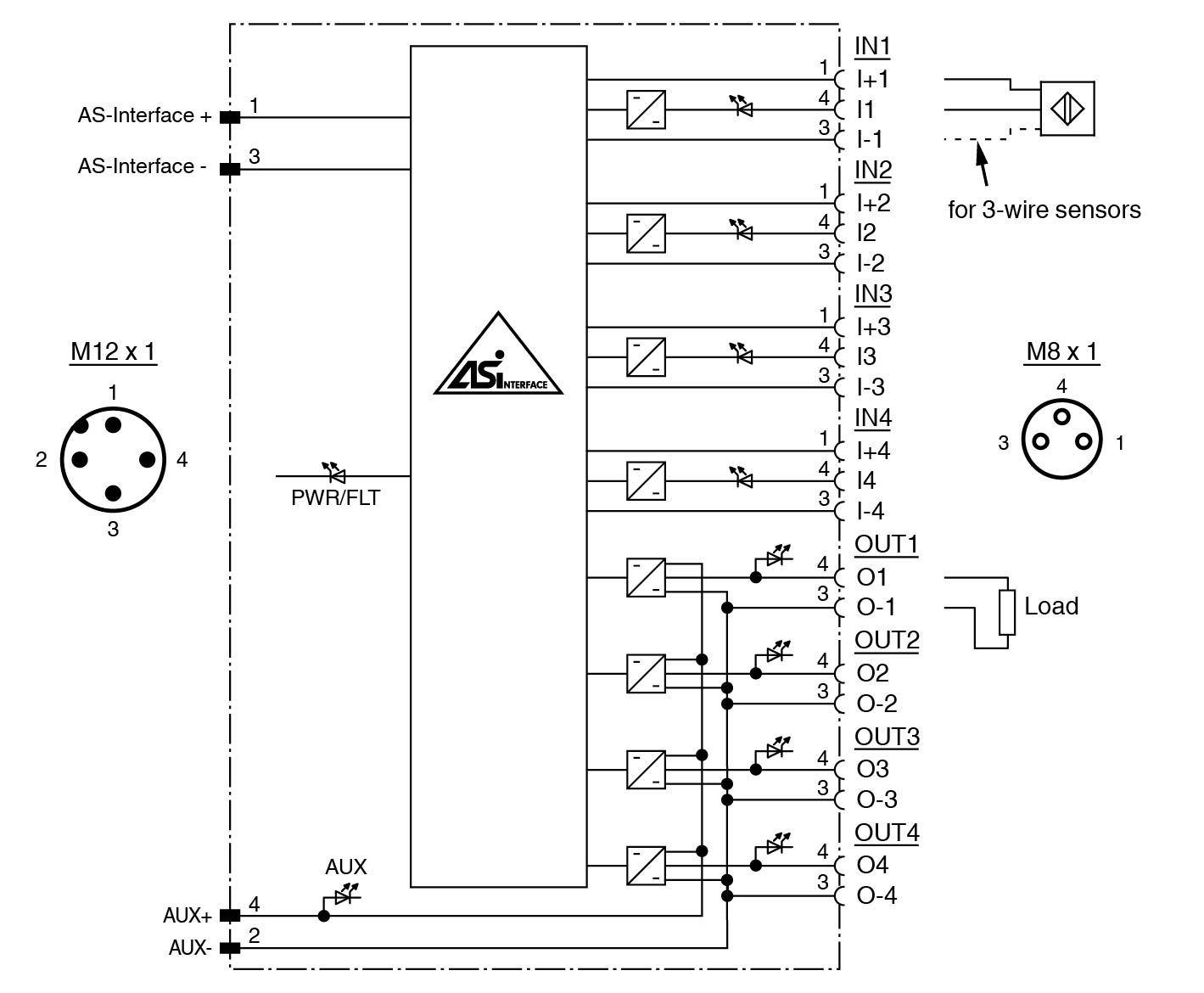

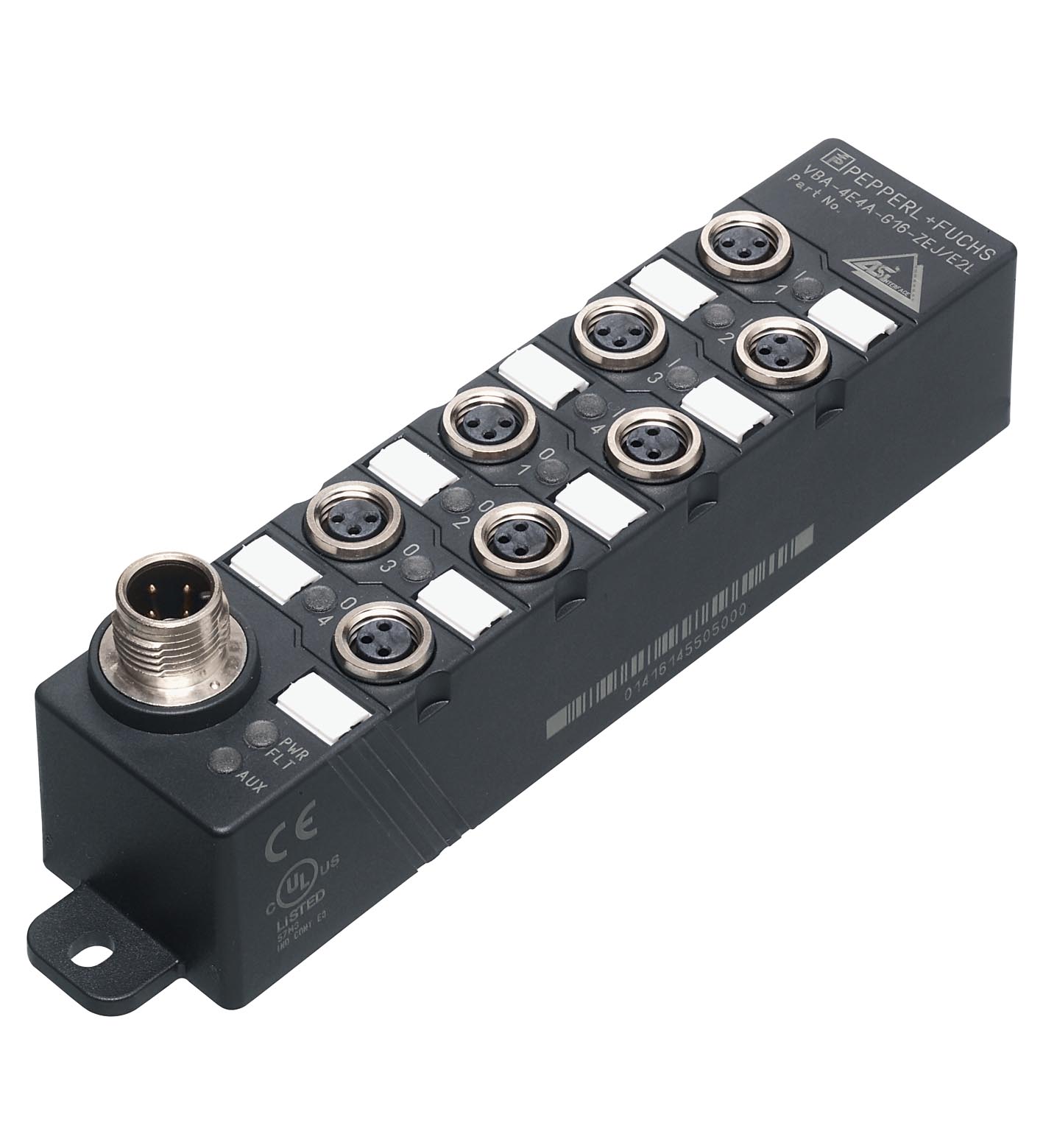

| 连接 | AS-Interface 和辅助电源：M12 x 1 圆形连接器传感器/执行器：M8 x 1 圆形连接器 |
| 材料 | 材料 |
| 外壳PBT | 外壳PBT |
| 质量 | 150 g |
| 拧紧扭矩，缆线密封接头 | 0.4 Nm（M12 连接器），0.2 Nm（M8 连接器） |

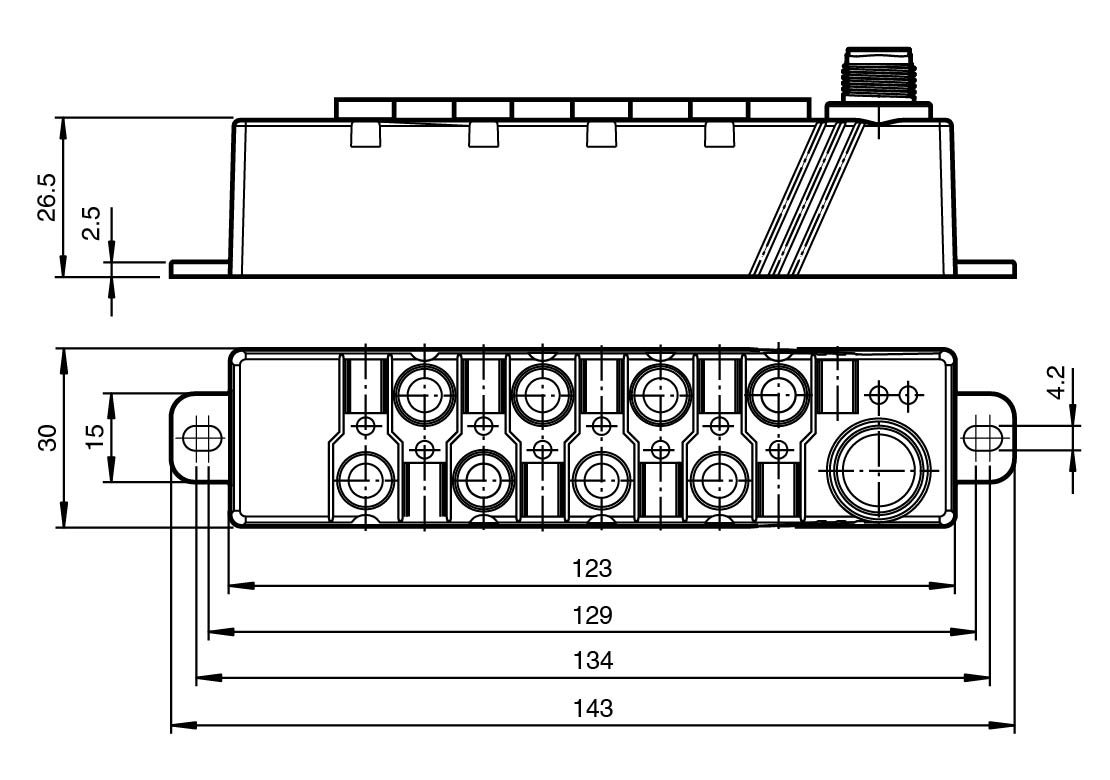

| 尺寸 | 尺寸 |
| 高度29,35 mm宽度30 mm长度143 mm | 高度29,35 mm宽度30 mm长度143 mm |
| 安装 | 螺钉安装 |
| 外壳 | PBT |
| 高度 | 29,35 mm |
| 宽度 | 30 mm |
| 长度 | 143 mm |
