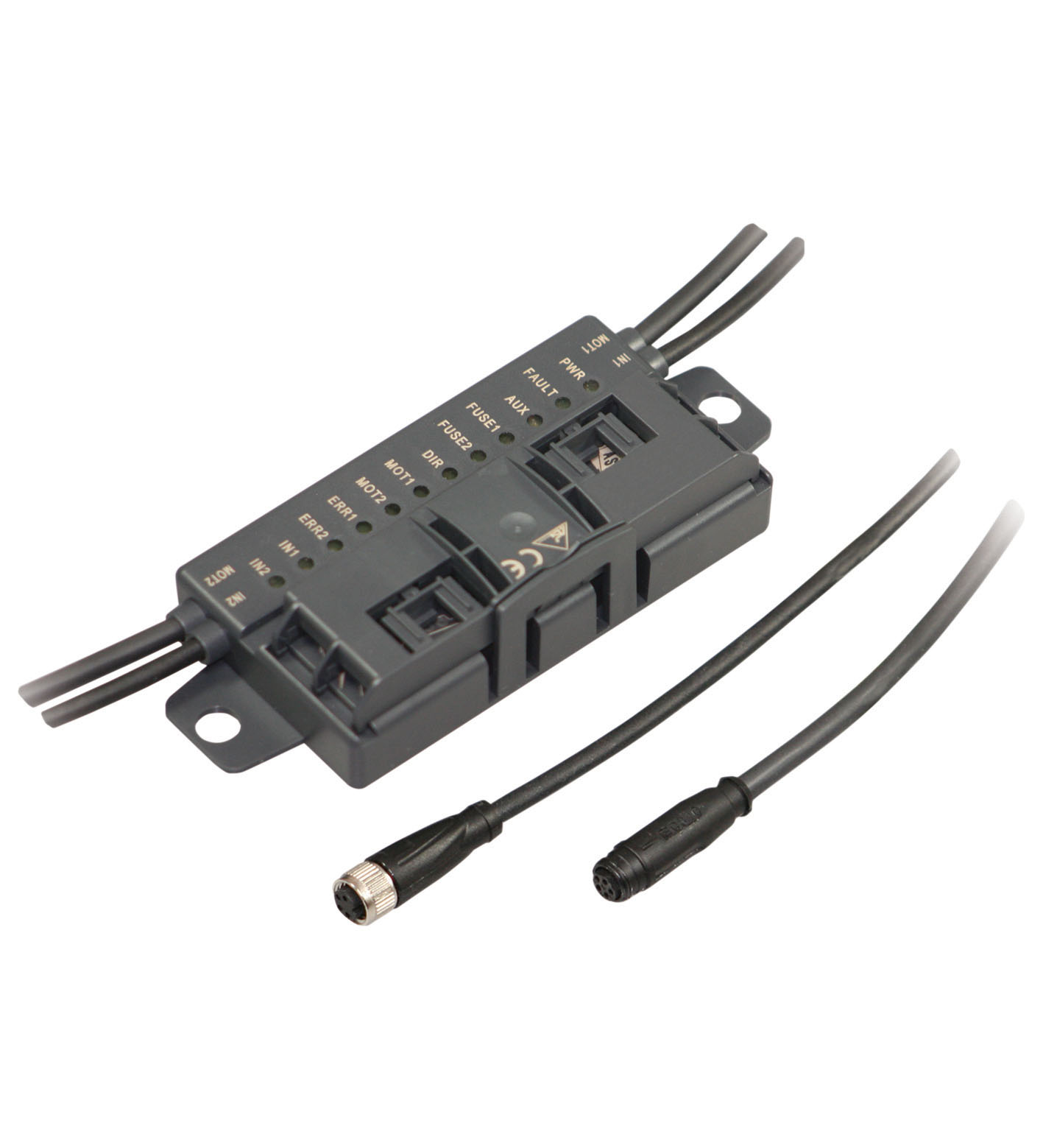

TECHNICAL DATA
规格参数
通用规格

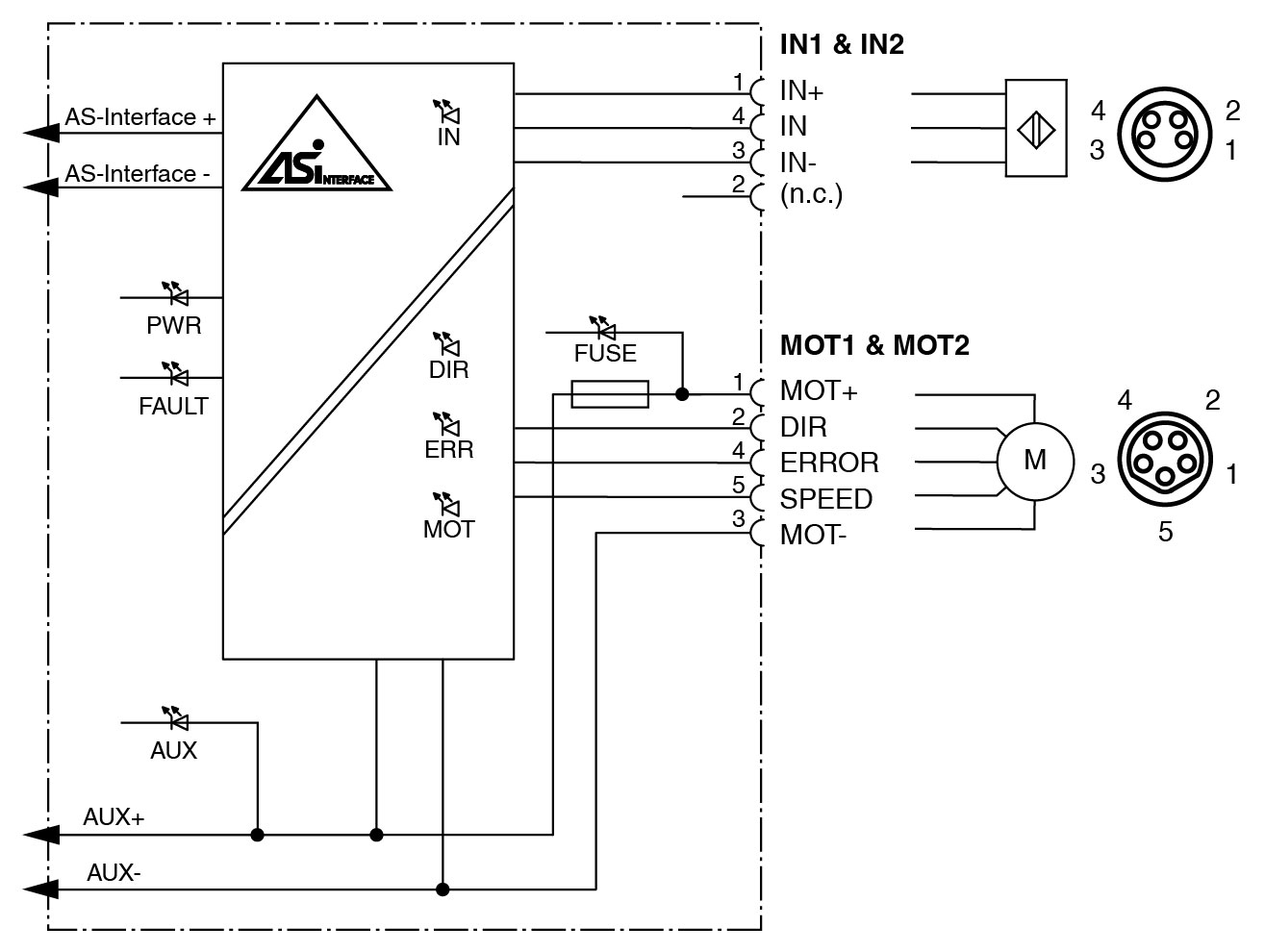

| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V3.0 |
| 型材 | S-7.A.7 |
| IO 代码7ID 代码AID1 代码7ID2 代码7 | IO 代码7ID 代码AID1 代码7ID2 代码7 |
| UL 文件编号 | E223772 “仅用于 NFPA 79 应用” |
| 平均无故障时间 | 98 a |
| 兼容滚子电动机 | Interroll EC310 Interroll EC5000 24 V AI (20 W / 35 W / 50 W) Rulmeca BL3 Itoh Denki PM500XK Itoh Denki PM500XC PULSEROLLER Senergy-IDC，最大输出电压： ≤ 9.0 V MTA MRD50（A 接口，24 V 至 40 W） WWL R-*-H + CE23XX Conveline RM50 Mambaroll 内置驱动导轮 50 UniDrive ONE |
| IO 代码 | 7 |
| ID 代码 | A |
| ID1 代码 | 7 |
| ID2 代码 | 7 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：传感器电源过载 或速度信号过载、或外部辅助电源 UAUX 缺失 |
| 错误 LED | 电动机故障：2 个黄色 LED |
| LED PWR | AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址为 0 或传感器电源过载，或速度信号过载，或缺少外部辅助电源 UAUX |
| LED AUX | 外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压 |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED FUSE | 电动机电源；2 个绿色 LED |
| 方向 LED | 电动机旋转方向；黄色 LED |
| LED MOT | 电动机启动；2 个黄色 LED |
| 辅助电源（输出） | 18 ...30 VDC PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 25 mA （无传感器）/最大 170 mA |
| 编号/类型 | 2 用于 3 线传感器的输入 (PNP)，直流 |
| 电源 | 来自 AS-Interface |
| 电流负载容量 | 100 mA ，过载和短路保护 |
| 输入电流 | ≤ 6 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 0（无阻尼）≤ 0.5 mA1（有阻尼）≥ 2.0 mA |
| 信号延迟 | < 1 ms（输入/AS-Interface） |
| 输入滤波器 | 2 ms |
| 编号/类型 | 直流滚子电动机（MOT1、MOT2）的两路输出 |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电流 | 3,5 A 连续电流 ， 5 A (<2 s) ， max. 7,5 A （<0.3 秒） 每个电动机 |
| 过载保护 | 保险丝 5 A，每个电机 I2t = 53.7 A2s |
| 速度信号 | 0 ...10 V DC 通过参数 P1:0 控制 |
| 旋转方向信号 | PNP 数字量输出 低：高阻抗高；空载运行时 ≥ (VAUX - 2.5 V) |
| 电动机故障 | NPN 数字输入 0（无错误）≥ 125 µA 1（错误）≤ 25 µA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 输入 | EN 61131-2:2007 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -30 ... 85 °C (-22 ... 185 °F) |
| 相对湿度 | 85 % 无凝露 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次撞击 |
| 抗振性 | 0,35 mm / 2 g 10 ... 1000 Hz |
| 污染程度 | 2 |
| 防护等级 | IP67，符合 EN 60529 标准 |
| 连接 | AS-Interface，AUX：绝缘穿刺技术黄色扁平缆线/黑色扁平缆线输入/输出：M8 圆形插塞式连接器，符合 EN 61076-2-104 标准输入：LF004-GS1-A（4 针，衬套触点，螺纹接合，A 码）匹配连接器：LM004-Gx1-A 或类似连接器输出：NF005-SS1-B（5 针，衬套触点，卡入锁定，B 码）。匹配连接器：NM005-Sx1-B 或类似连接器 |
| 质量 | 310 g |

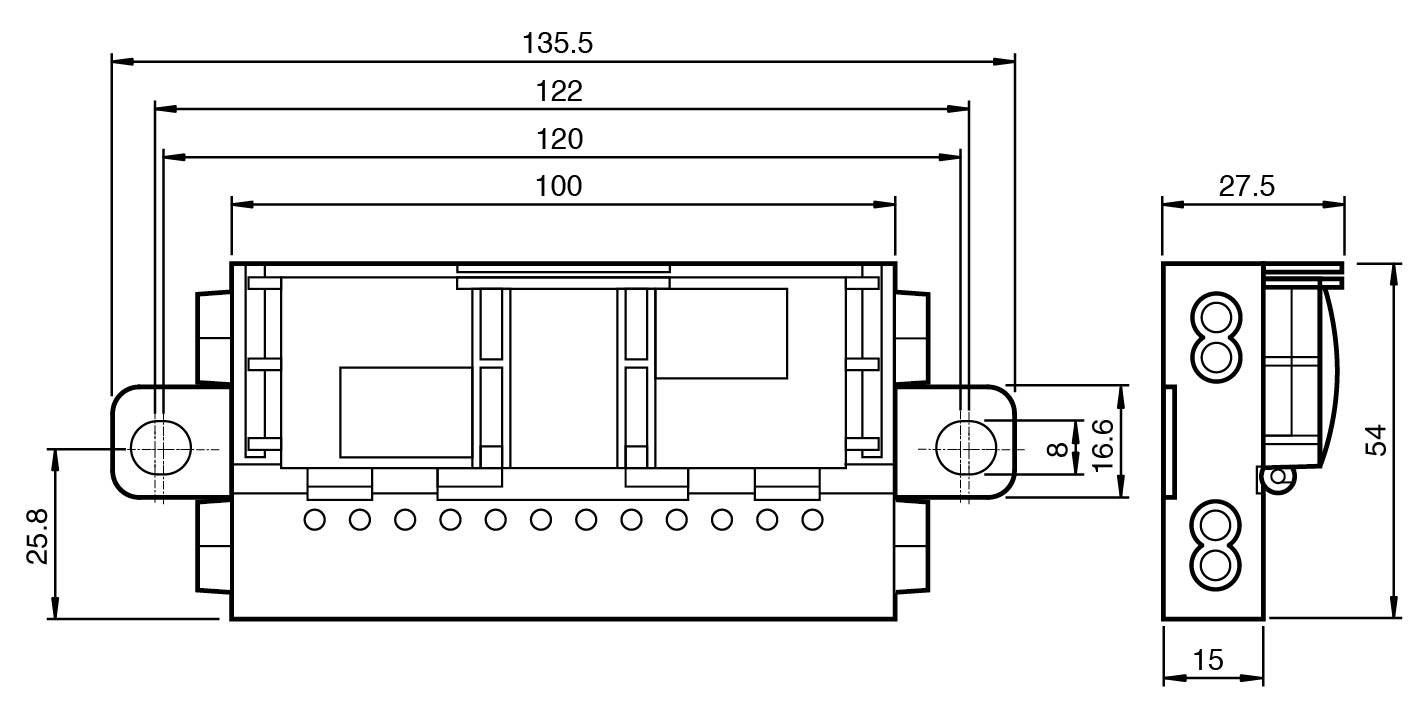

| 尺寸 | 尺寸 |
| 高度27,5 mm宽度131,5 mm长度54 mm | 高度27,5 mm宽度131,5 mm长度54 mm |
| 安装 | 2 个夹子，带 ∅ 8 mm 钻孔 |
| 电缆长度 | 1 m |
| 注意 | 扁平缆线的布线具有可实现 100 个致动循环的设计 |
| 高度 | 27,5 mm |
| 宽度 | 131,5 mm |
| 长度 | 54 mm |
