倍加福

VBA-4E4A-KE1-Z/E2

VBA-4E4A-KE1-Z/E2 AS-Interface 传感器/执行器模块

订货号: 254246
产品分类: 模块

KE1 开关柜模块4 路输入和 4 路输出

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	A/B 从属设备
AS-Interface 规格	V3.0
要求的主设备规格	≥ V3.0
型材	S-7.A.7
IO 代码7ID 代码AID1 代码7ID2 代码7	IO 代码7ID 代码AID1 代码7ID2 代码7
UL 文件编号	E223772
IO 代码	7
ID 代码	A
ID1 代码	7
ID2 代码	7
LED 故障	错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出过载
LED PWR	AS-Interface 电压；绿色 LED
LED AUX	外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压
LED IN	开关状态（输入）；4 个黄色 LED
LED OUT	开关状态（输出）；4 个黄色 LED
辅助电源（输出）	20 ...30 V DC PELV
额定工作电压	26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流	≤ 40 mA
防护等级	III
浪涌保护	UAUX、Uin：过电压类别 III，安全隔离型电源 (PELV)
编号/类型	用于 2 线传感器的 4 路输入 (PNP)，直流或用于机械触点
电源	由外部辅助电源 UAUX 供电
输入电流	≤ 8 mA（内部限制）
开关点	符合 DIN EN 61131-2 标准（类型 2）
0（无衰减）≤ 2 mA1（衰减）≥ 4 mA	0（无衰减）≤ 2 mA1（衰减）≥ 4 mA
信号延迟	< 2 ms（输入/AS-Interface）
信号频率	≤ 250 Hz
0（无衰减）	≤ 2 mA
1（衰减）	≥ 4 mA
编号/类型	4 路电子输出，PNP，过载和短路保护
电源	由外部辅助电源 UAUX 供电
电压	≥ (UAUX - 0.5 V)
电流	0,5 A 每路输出， 2 A 每个模块
使用类别	DC-13
电磁兼容性	电磁兼容性
指令 2014/30/EUIEC 62026-2:2015 EN 61326-1:2006	指令 2014/30/EUIEC 62026-2:2015 EN 61326-1:2006
指令 2014/30/EU	IEC 62026-2:2015 EN 61326-1:2006
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013
输入	EN 61131-2:2015
发射干扰	EN 55011:2009
AS-Interface	EN 62026-2:2013
抗扰度	EN 61326-1:2006
环境温度	-25 ... 60 °C (-13 ... 140 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
相对湿度	90 % ，无冷凝
污染程度	2
防护等级	IP20
连接	可移动弹簧双端子额定连接能力：刚性/柔性（带和不带导线端套圈）：0.25 mm2 ... 1.5 mm2推荐工具，适用于 1.5 mm2：PxC CRIMPFOX ZA3 或 Weidmüller PZ 6 roto
材料	材料
外壳PA 66-FR	外壳PA 66-FR
质量	80 g

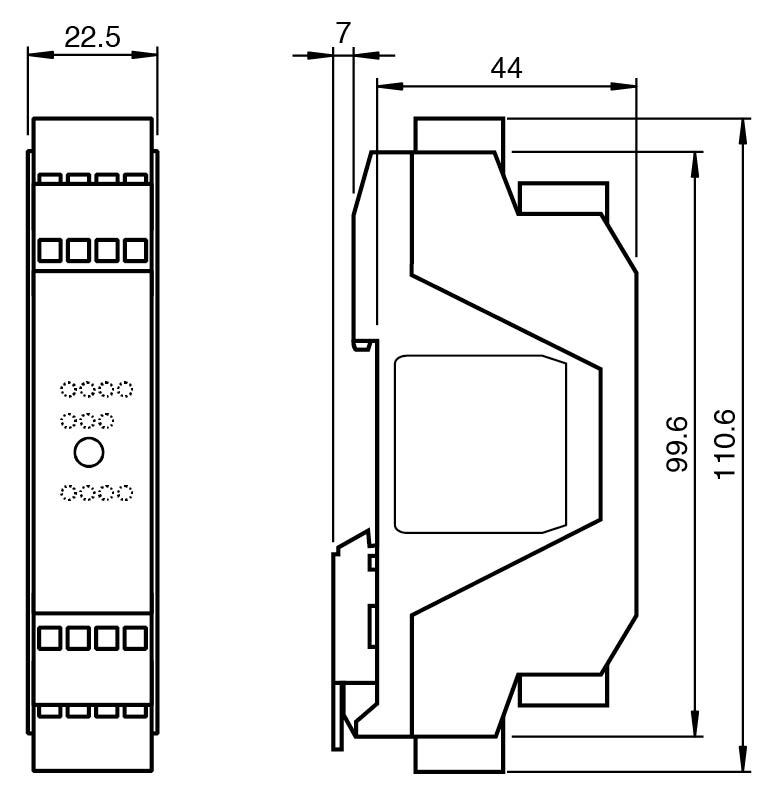

尺寸	尺寸
高度48,5 mm宽度22,5 mm长度99,6 mm	高度48,5 mm宽度22,5 mm长度99,6 mm
安装	DIN 安装导轨
外壳	PA 66-FR
高度	48,5 mm
宽度	22,5 mm
长度	99,6 mm
