产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | A/B 从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| 型材 | S-0.A.2 |
| IO 代码0ID 代码AID1 代码节点 1：1节点 2：2ID2 代码2 | IO 代码0ID 代码AID1 代码节点 1：1节点 2：2ID2 代码2 |
| UL 文件编号 | E223772 |
| IO 代码 | 0 |
| ID 代码 | A |
| ID1 代码 | 节点 1：1节点 2：2 |
| ID2 代码 | 2 |
| AS-i/故障 LED | 2 个双 LED（绿色/红色）绿色：AS-Interface 电压红色：通信错误黄色/红色闪烁：地址 0绿色/红色闪烁：传感器电源过载 |
| LED IN | 开关状态（输入）；8 个黄色 LED |
| 额定工作电压 | 18.0 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 80 mA （无传感器）/最大 280 mA |
| 防护等级 | III |
| 浪涌保护 | Ue：过电压类别 III， 安全隔离型电源 (PELV) |

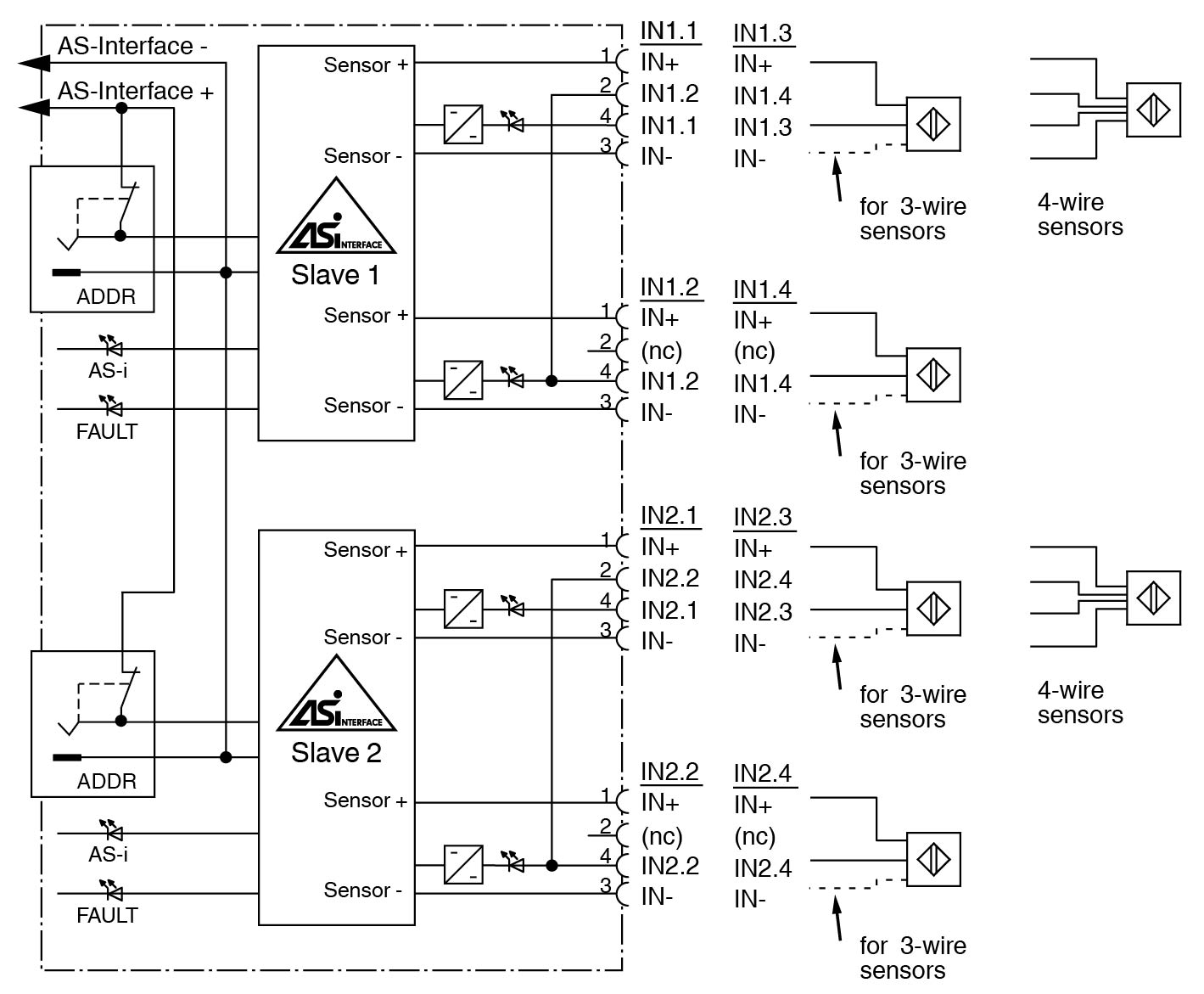

| 编号/类型 | 2 个 4 路输入，可连接 2 线或 3 线传感器 (PNP)，DC 可以为 4 线传感器 (PNP) 选择 2 个 2 路输入，直流 |
| 电源 | 来自 AS-Interface |
| 电压 | 12 ... 31 V |
| 电流负载容量 | ≤ 200 mA，过载和短路保护 |
| 输入电流 | ≤ 9 mA（内部限制） |
| 开关点 | 符合 DIN EN 61131-2 标准 （类型 2） |
| 0（无衰减）≤ 3 mA1（衰减）≥ 5 mA | 0（无衰减）≤ 3 mA1（衰减）≥ 5 mA |
| 信号延迟 | < 1 ms（输入/AS-Interface） |
| 0（无衰减） | ≤ 3 mA |
| 1（衰减） | ≥ 5 mA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 输入 | EN 61131-2:2007 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，6 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,35 mm 10 ... 57 Hz ，5 g 57 ...2000 Hz，10 个循环 |
| 污染程度 | 3 |
| 防护等级 | IP68 / IP69K |
| 连接 | AS-Interface： AS-Interface 扁平电缆 输入： M12 圆形连接器 |
| 材料 | 材料 |
| 外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303 | 外壳PBT PC安装螺丝不锈钢 1.4305 / AISI 303 |
| 质量 | 200 g |
| 拧紧扭矩，外壳螺丝 | 1,8 Nm |
| 拧紧扭矩，缆线密封接头 | 0.4 Nm |

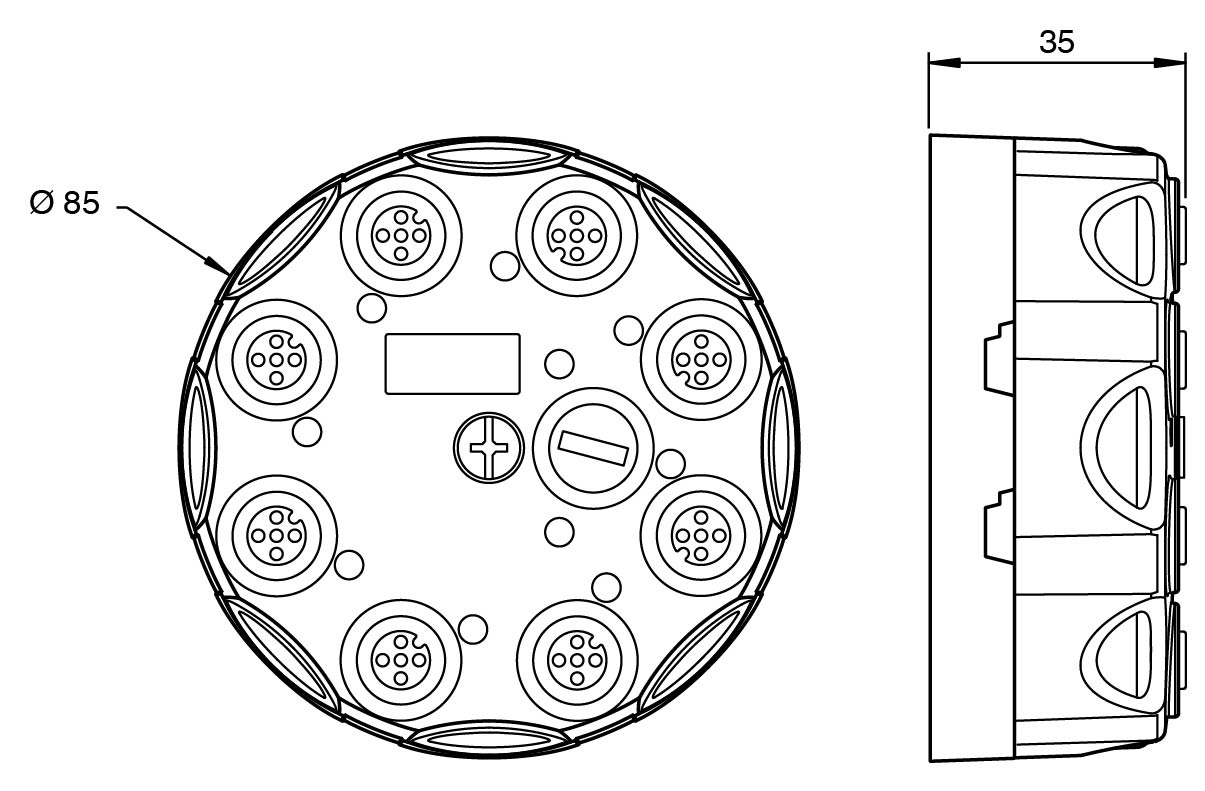

| 尺寸 | 尺寸 |
| 高度35 mm直径85 mm | 高度35 mm直径85 mm |
| 安装 | 安装板 |
| 外壳 | PBT PC |
| 安装螺丝 | 不锈钢 1.4305 / AISI 303 |
| 高度 | 35 mm |
| 直径 | 85 mm |
