倍加福

VBG-CCL-K20-D-BV

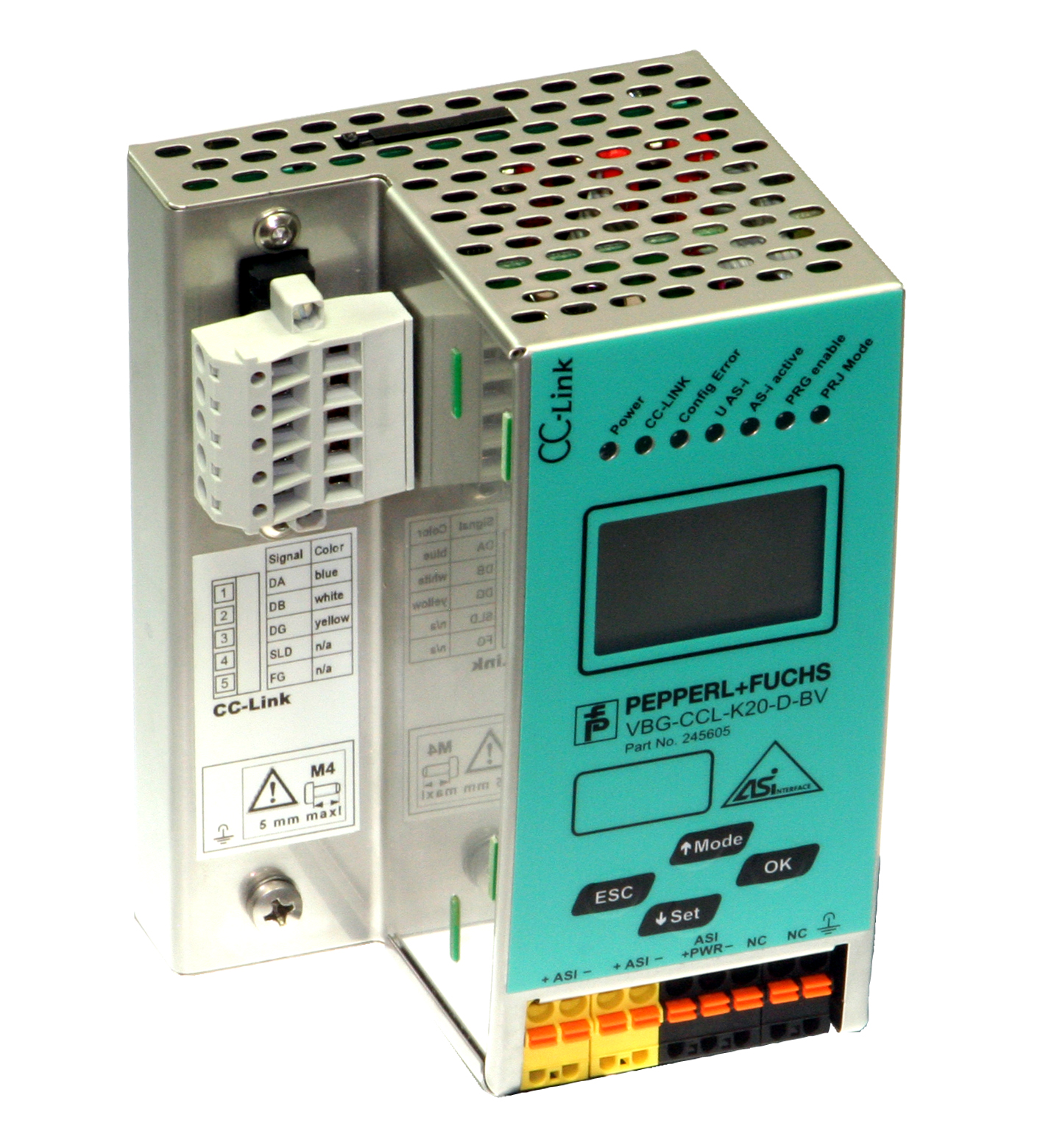

VBG-CCL-K20-D-BV AS-Interface 网关

订货号: 245605
产品分类: 网关

CC-Link 网关

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

AS-Interface 规格	V3.0
接地故障检测	集成
EMC 监测	集成
UL 文件编号	E223772
显示器	发光 LC 显示屏，用于显示地址和错误消息
LED AS-i ACTIVE	AS-Interface 工作正常；绿色 LED
LED CONFIG ERR	配置错误；红色 LED
LED PRG ENABLE	自动寻址处于活动状态，绿色 LED
LED POWER	电压 ON；绿色 LED
LED PRJ MODE	配置模式激活；黄色 LED
LED U AS-i	AS-Interface 电压；绿色 LED
LED CC-Link	CC link 运行中；绿色 LED CC Link 错误；红色 LED
按钮	4
开关 SET	选择和设置一个子站地址
OK 按钮	模式选择传统图形/确认
按钮 MODE	模式选择 PRJ 操作/保存配置/光标
ESC 按钮	模式选择传统图形/取消
绝缘电压	≥ 500 V
额定工作电压	来自 AS-Interface 30 V DC
额定工作电流	≤ 200 mA 来自 AS-Interface
接口类型	远程设备，占据 3 个站点
协议	符合 CC-Link 规范
传输速率	156 Bit/s 可达 10 MBit/s
AS-Interface	弹簧接线端子，可拆卸
CC Link	5 针螺丝接线端子
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2006、EN 61000-6-4:2007	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2006、EN 61000-6-4:2007
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2006、EN 61000-6-4:2007
防护等级	EN 60529:2000
AS-Interface	EN 62026-2:2013
环境温度	0 ... 55 °C (32 ... 131 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
防护等级	IP20
材料	材料
外壳不锈钢	外壳不锈钢
质量	520 g

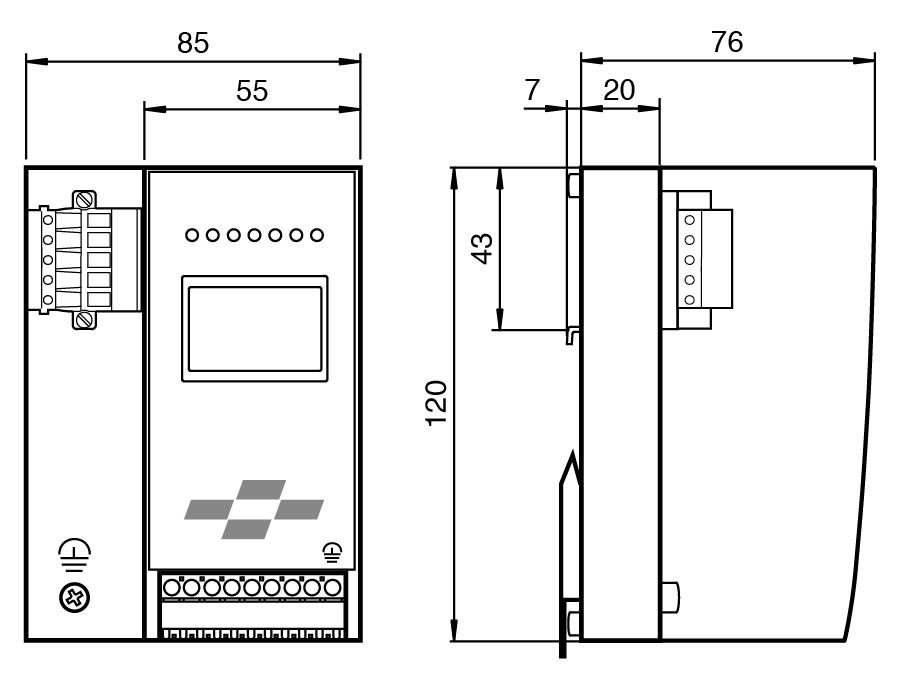

尺寸	尺寸
高度120 mm宽度85 mm长度83 mm	高度120 mm宽度85 mm长度83 mm
结构类型	低轮廓外壳，不锈钢
外壳	不锈钢
高度	120 mm
宽度	85 mm
长度	83 mm
