TECHNICAL DATA
规格参数
通用规格
| AS-Interface 规格 | V3.0 |
|---|---|
| PLC 功能 | 可激活 |
| 重复地址侦测 | 来自 AS-Interface 从站 |
| 接地故障检测 | 集成 |
| EMC 监测 | 集成 |
| 诊断功能 | 通过显示屏提供的扩展功能 |
| UL 文件编号 | E223772 仅可接自低电压、受限能源（SELV 或 PELV）或经过认证的 2 类能源 |
| 显示器 | 发光 LC 显示屏，用于显示地址和错误消息 |
| LED AS-i ACTIVE | AS-Interface 工作正常；绿色 LED |
| LED CONFIG ERR | 配置错误；红色 LED |
| LED PRG ENABLE | 自动编程；绿色 LED |
| LED POWER | 电压 ON；绿色 LED |
| LED PRJ MODE | 编程模式激活；黄色 LED |
| LED U AS-i | AS-Interface 电压；绿色 LED |
| LED MNS | 模块/网络状态；绿色/红色 LED |
| 开关 SET | 选择和设置一个子站地址 |
| OK 按钮 | 模式选择传统图形/确认 |
| 按钮 MODE | 模式选择 PRJ 操作/保存配置/光标 |
| ESC 按钮 | 模式选择传统图形/取消 |
| 绝缘电压 | ≥ 500 V |
| 额定工作电压 | 来自 AS-Interface |
| 额定工作电流 | ≤ 200 mA 来自 AS-Interface |
| 协议 | DeviceNet |
| 接口类型 | RS 232，串口 诊断界面 |
| 传输速率 | 19.2 kBit/s |
| AS-Interface | 弹簧接线端子，可拆卸 |
| DeviceNet | 符合 DeviceNet 规范的 5 针 CombiCon 连接器 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 | 指令 2014/30/EUEN 62026-2:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 |
| 电磁兼容性 | EN 61000-6-2:2005、EN 61000-6-4:2001、EN 50295:1999 |
| 防护等级 | EN 60529:2000 |
| AS-Interface | EN 62026-2:2013 |
| 耐冲击性 | EN 61131-2 |
| UL 认证 | 隔离式电源，具有 ≤ 30 VDC 的次级开路电压，带有最大 3 A 的过流保护。使用 Class 2 电源时无需过流保护。 UL 标志不对任何功能性安全评级或设备方面提供 UL 认证。 |
| 环境温度 | 0 ... 55 °C (32 ... 131 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 防护等级 | IP20 |
| 质量 | 520 g |

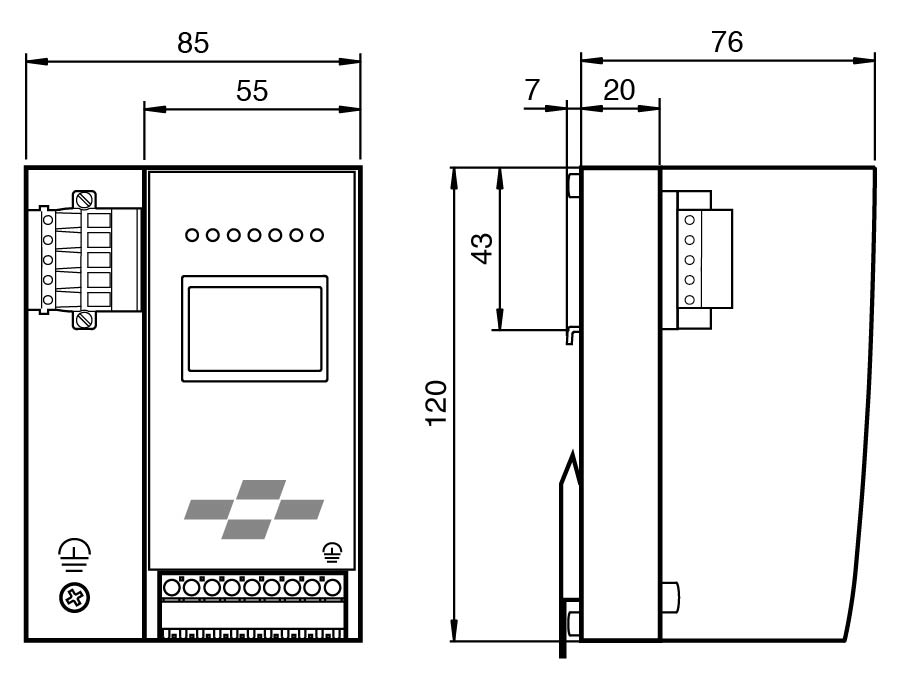

| 尺寸 | 尺寸 |
| 高度120 mm宽度85 mm长度76 mm | 高度120 mm宽度85 mm长度76 mm |
| 结构类型 | 低轮廓外壳 ， 不锈钢 |
| 高度 | 120 mm |
| 宽度 | 85 mm |
| 长度 | 76 mm |
